申请日2015.11.18
公开(公告)日2016.05.18
IPC分类号E03F5/22
申请(专利权)人海澄环保科技(上海)有限公司;
摘要
本实用新型提供了一种可以在工作人员进入泵站之前对站内的空气质量进行检测，当空气质量不达标时，可以快速进行换气的一体式预制污水提升泵站。它包括壳体，壳体上设有入水口和出水口，壳体内安装有至少一台水泵，壳体上方安装有智能控制中心，智能控制中心与水泵电连接，壳体内还安装有液位监测装置，壳体的顶部设有泵站入口;壳体的底部与侧壁为由强化玻璃纤维自动化缠绕而成的一体成型结构;泵站入口上设有井盖，井盖为侧滑式开盖结构;井盖的下方安装有换气扇，换气扇与泵站入口可拆式连接;壳体内还安装有空气质量传感器;空气质量传感器与智能控制中心电连接，换气扇与智能控制中心电连接。
权利要求书
1.一种一体式预制污水提升泵站，它包括壳体(1)，壳体(1)上设有入水口(2)和出水口(3)，壳体(1)内安装有至少一台水泵(4)，壳体(1)上方安装有智能控制中心(5)，所述的智能控制中心(5)与水泵(4)电连接，所述的壳体(1)内还安装有液位监测装置;壳体(1)下方连接有安装座(14);所述的液位监测装置包括主液位监测装置和副液位监测装置两套独立的监测装置，所述的两套监测装置均与智能控制中心(5)电连接;所述的主副液位监测装置可由智能控制中心(5)自由切换;所述的壳体(1)的顶部设有泵站入口(7);所述的壳体(1)的底部与侧壁为由强化玻璃纤维自动化缠绕而成的一体成型结构;其特征在于：所述的泵站入口(7)上设有井盖(17)，所述的井盖(17)为侧滑式开盖结构;所述的井盖(17)的下方安装有换气扇(16)，所述的换气扇(16)与泵站入口(7)可拆式连接;所述的壳体(1)内还安装有空气质量传感器(19);所述的空气质量传感器(19)与智能控制中心(5)电连接，所述的换气扇(16)与智能控制中心(5)电连接。
2.根据权利要求1所述的一体式预制污水提升泵站，其特征在于：所述的壳体(1)上还安装有换气管(18)，换气管(18)的一端与泵站内相通，另一端与泵站外相通;换气管(18)与泵站外相通的一端处设有向下的弯曲部。
3.根据权利要求1所述的一体式预制污水提升泵站，其特征在于：所述的水泵(4)的中心轴与壳体(1)的中心轴相偏离。
说明书
一种一体式预制污水提升泵站
技术领域
本实用新型涉及一种泵站，具体是指一种一体式预制污水提升泵站。
背景技术
随着社会的发展，农村和城市各地对工业污水、雨水等的排放需求越来越多，因此各种各样的排水设备应运而生;泵站便是其中之一。泵站中的预制污水提升泵站由于其可以事先制作好再拉去现场安装，操作更方便，也更加节省人力和物力;因此运用相当广泛。预制污水提升泵站在实际使用过程中，其内部大多设有液位监测装置，即通过液位的高低来控制水泵的启停。但是现有技术中的预制污水提升泵站普遍只设有一套液位监测装置，而所述的工业污水、雨水等中往往含有些腐蚀性物质或是对液位监测装置具有破坏性的物质，另外液位监测装置对于不同的介质在精度和适应性上存在差异;因此只安装有一套液位监测装置的泵站在使用过程中经常会有液位监测失灵或是不准的情况发生，这时就会造成水泵空抽或者水位满了水泵确没有开始工作，使水泵容易被损坏。

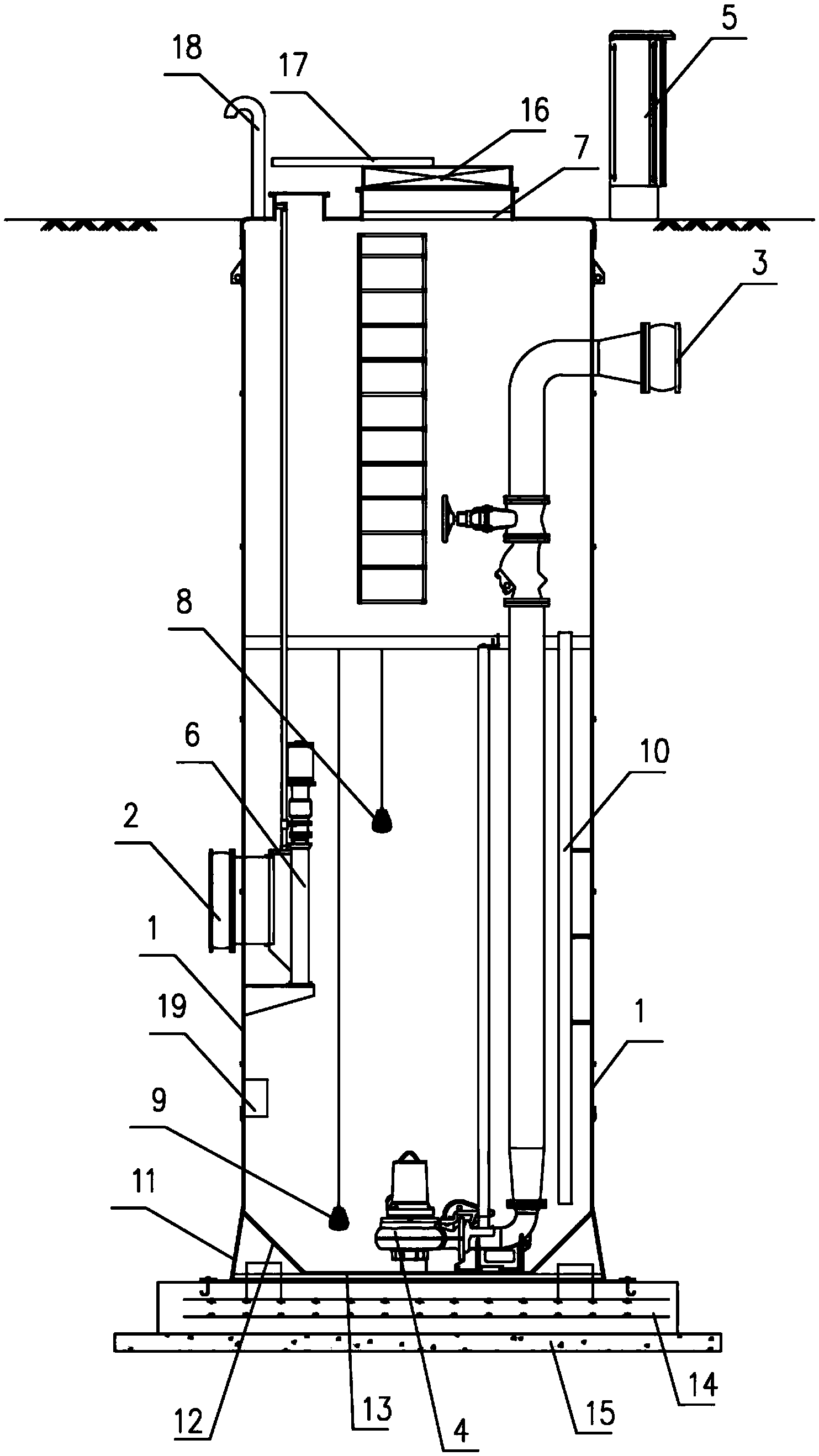

为解决上述技术问题，本专利申请的发明人曾申请过一种一体式预制污水提升泵站，其具体结构如下，进一步结合附图1，所述的一体式预制污水提升泵站，它包括壳体01，壳体01上设有入水口02和出水口03，壳体01内安装有至少一台水泵04，壳体01上方安装有智能控制中心05，所述的智能控制中心05与水泵04电连接，所述的壳体01内还安装有液位监测装置;壳体01下方连接有安装座014;所述的液位监测装置包括主液位监测装置和副液位监测装置两套独立的监测装置，所述的两套监测装置均与智能控制中心05电连接;所述的主副液位监测装置可由智能控制中心05自由切换。所述的主液位监测装置为静压差投入式液位计010;所述的副液位监测装置为机械重锤式浮球装置，它包括超高液位机械重锤式浮球08和超低液位机械重锤式浮球09;所述的超高液位机械重锤式浮球08安装于壳体01内预设的最高液位处;所述的静压差投入式液位计010安装于壳体01的内侧壁上;所述的超低液位机械重锤式浮球09安装于壳体01内预设的最低液位处。所述的壳体01的底部设有底板，所述的底板包括外底板011、内底板012和平底板013;平底板013的外周通过外底板011和内底板012与壳体01的侧壁相连;所述的内底板012为从上向下直径递减的喇叭口结构;所述的外底板011为从上向下直径递增的喇叭口结构;外底板011和内底板012之间为空腔结构;所述的壳体01的底部与侧壁为由强化玻璃纤维自动化缠绕而成的一体成型结构。所述的外底板011和内底板012之间的空腔内的安装座014上设有钢筋突起016。所述的水泵04的中心轴与壳体01的中心轴相偏离。所述的入水口02处卡接有格栅单元06，格栅单元06上连接有导杆装置020。所述的一体式预制污水提升泵站还包括泵站入口07、出口阀门018和梯子019等常规部件。所述的一体式预制污水提升泵站安装于地面之下，需要挖掘安装孔，并在安装孔内设置混凝土底板015。这种新型的泵站在实际使用过程中液位监测更加准确，水泵不易损坏，泵站使用寿命长。
但是上述专利申请中的方案在实际使用过程中也出现了一些新的小问题，例如一体式预制污水提升泵站的深度最高可达16米，这么深的泵站内空气并不流通，空气质量不好，再加上是污水提升泵站，站内长期有污水流过，污水流动时其内的有毒废气会逸散出来，而泵站口长期封闭，所以泵站内不但空气不好，还可能有毒，当工作人员需要下到泵站内对泵站进行维护时，存在一定的安全隐患，而现有技术中的污水提升泵站并没有相应的结构解决泵站内空气质量不高的问题。
综上所述，现有技术中的一体式预制污水提升泵站存在站内空气质量差，对下到站内的人员有一定的安全隐患，同时无法实时测量泵站内空气质量的不足之处。
实用新型内容
本实用新型要解决的技术问题是，提供一种可以在工作人员进入泵站之前对站内的空气质量进行检测，当空气质量不达标时，可以快速进行换气的一体式预制污水提升泵站。
为解决上述技术问题，本实用新型提供的技术方案为：一种一体式预制污水提升泵站，它包括壳体，壳体上设有入水口和出水口，壳体内安装有至少一台水泵，壳体上方安装有智能控制中心，所述的智能控制中心与水泵电连接，所述的壳体内还安装有液位监测装置;壳体下方连接有安装座;所述的液位监测装置包括主液位监测装置和副液位监测装置两套独立的监测装置，所述的两套监测装置均与智能控制中心电连接;所述的主副液位监测装置可由智能控制中心自由切换;所述的壳体的顶部设有泵站入口;所述的壳体的底部与侧壁为由强化玻璃纤维自动化缠绕而成的一体成型结构;所述的泵站入口上设有井盖，所述的井盖为侧滑式开盖结构;所述的井盖的下方安装有换气扇，所述的换气扇与泵站入口可拆式连接;所述的壳体内还安装有空气质量传感器;所述的空气质量传感器与智能控制中心电连接，所述的换气扇与智能控制中心电连接。
作为改进，所述的壳体上还安装有换气管，换气管的一端与泵站内相通，另一端与泵站外相通;换气管与泵站外相通的一端处设有向下的弯曲部。
作为改进，所述的水泵的中心轴与壳体的中心轴相偏离。
采用上述结构后，本实用新型具有如下有益效果：创造性的在井盖口安装了换气扇，同时可拆式结构，不会影响到盖口的通过性，再结合泵站内的空气质量传感器，工作人员完全可以等到泵站内空气质量达标后再进入到内部进行相应的检修工作。侧滑式的井盖对换气扇也不会有干涉。换气管的设计则可以更好的均衡泵站内的空气压力，促进空气循环。
综上所述，本实用新型提供了一种可以在工作人员进入泵站之前对站内的空气质量进行检测，当空气质量不达标时，可以快速进行换气的一体式预制污水提升泵站。
