申请日2015.11.18
公开(公告)日2016.03.09
IPC分类号B01F7/24; B01F7/26
摘要
本发明提出了一种用于污水处理的搅拌器，包括工作桥、第一驱动机构、行走机构、滑轨、第二驱动机构、搅拌装置和第三驱动机构;工作桥横跨于污水池上，第一驱动机构驱动工作桥沿污水池中心轴转动，工作桥上设有滑轨，滑轨沿工作桥延伸方向延伸，滑轨两端均设有行程开关，行走机构滑动安装于滑轨上，第二驱动机构驱动行走机构运动，搅拌装置与行走机构转动连接，且由第三驱动机构驱动;搅拌装置包括转动轴，转动轴上从上至下依次设有第一提升组件、第一搅拌组件、第二提升组件、第二搅拌组件。本发明搅拌范围广，搅拌充分，且搅拌强度高，效率高。
权利要求书

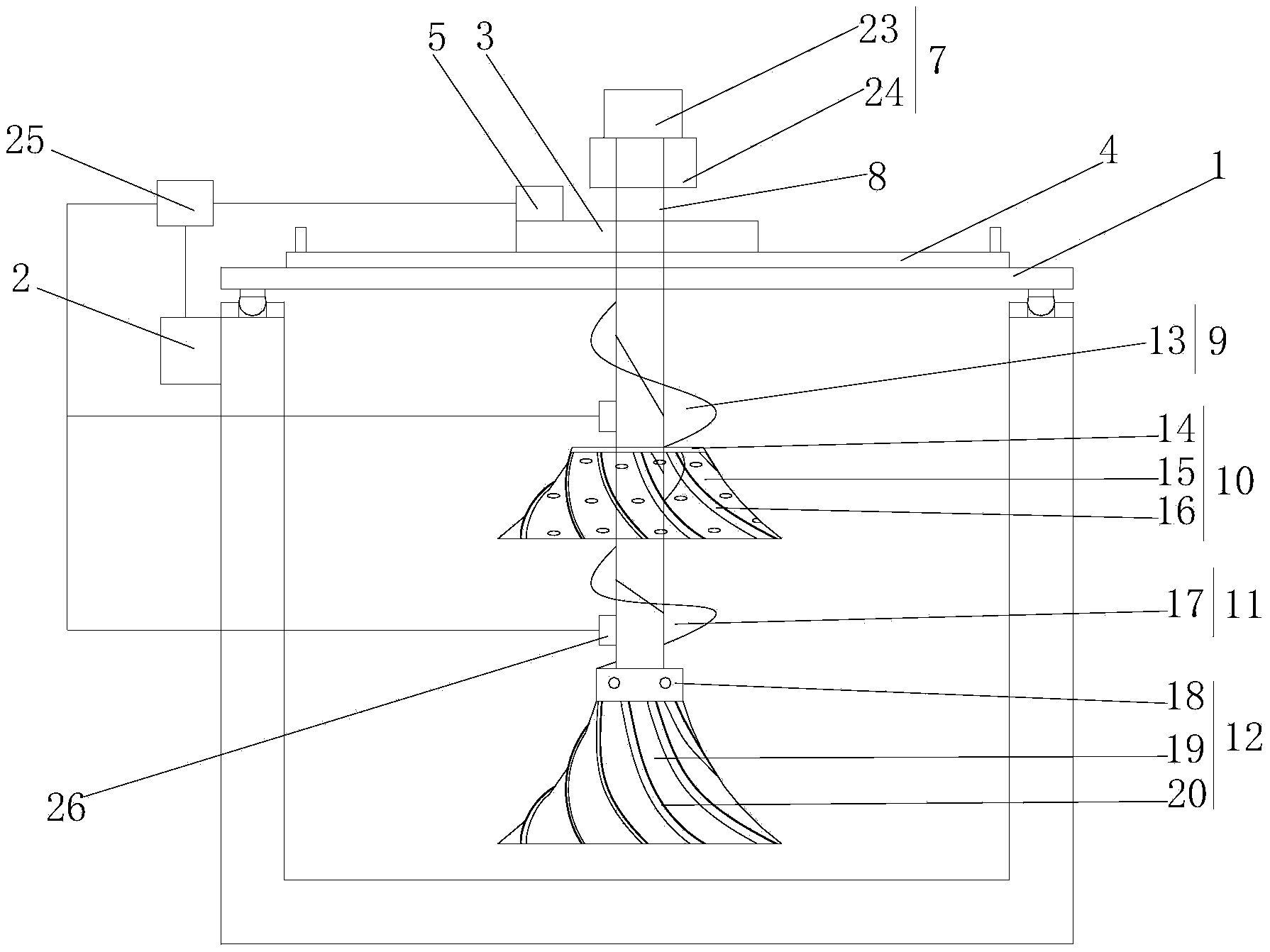

1.一种用于污水处理的搅拌器，其特征在于，包括工作桥(1)、第一驱动机构(2)、行走机构(3)、滑轨(4)、第二驱动机构(5)、搅拌装置(6)和第三驱动机构(7);
工作桥(1)横跨于污水池上，第一驱动机构(2)驱动工作桥(1)沿污水池中心轴转动，工作桥(1)上设有滑轨(4)，滑轨(4)沿工作桥(1)延伸方向延伸，滑轨(4)两端均设有行程开关，行走机构(3)滑动安装于滑轨(4)上，第二驱动机构(5)驱动行走机构(3)运动，搅拌装置(6)与行走机构(3)转动连接，搅拌装置(6)由第三驱动机构(7)驱动旋转;
搅拌装置(6)包括转动轴(8)，转动轴(8)上从上至下依次设有第一提升组件(9)、第一搅拌组件(10)、第二提升组件(11)和第二搅拌组件(12);
第一提升组件(9)包括第一螺旋叶片(13);
第一搅拌组件(10)包括支架(14)、中空的第一喇叭形圆盘(15)和多个第一搅拌叶(16)，第一喇叭形圆盘(15)的母线为双曲线，第一喇叭形圆盘(15)上端通过支架(14)与转动轴(8)连接，多个第一搅拌叶(16)沿第一喇叭形圆盘(15)呈辐射状设置，第一搅拌叶(16)由第一喇叭形圆盘(15)上边沿延伸至其下边沿，且其延伸线为螺旋线，第一喇叭形圆盘(15)上设有若干通孔;
第二提升组件包括第二螺旋叶片(17);
第二搅拌组件(12)均包括轮毂(18)、第二喇叭形圆盘(19)和多个第二搅拌叶(20)，第二喇叭形圆盘(19)的上端与轮毂(18)连接，第二喇叭形圆盘(19)的母线为双曲线，第二搅拌叶(20)一端与轮毂(18)连接，另一端延伸至第二喇叭形圆盘(19)的下边沿，且其延伸线为螺旋线。
2.根据权利要求1所述的用于污水处理的搅拌器，其特征在于，第二螺旋 叶片(17)的外径大于第一螺旋叶片(13)的外径。
3.根据权利要求1所述的用于污水处理的搅拌器，其特征在于，支架(14)包括一个固定圈(21)，套装固定于转动轴(8)上，固定圈(21)上沿其周向均匀设置3-4个支撑杆(22)，支撑杆(22)沿固定圈(21)径向延伸，支撑杆(22)远离固定圈(21)的端部与第一喇叭形圆盘(15)内壁固定连接。
4.根据权利要求1所述的用于污水处理的搅拌器，其特征在于，第三驱动机构(7)包括第一电机(23)和第一减速机(24)，第一电机(23)与第一减速机(24)相连，第一减速机(24)输出轴与转动轴(8)连接。
5.根据权利要求1所述的用于污水处理的搅拌器，其特征在于，第一喇叭形圆盘(15)、第一搅拌叶(16)、第二喇叭形圆盘(19)和第二搅拌叶(20)均采用增强纤维玻璃钢制成。
6.根据权利要求5所述的用于污水处理的搅拌器，其特征在于，第一喇叭形圆盘(15)和第一搅拌叶(16)采用一体成型技术制成，第二喇叭形圆盘(19)和第二搅拌叶(20)采用一体成型技术制成。
7.根据权利要求1所述的用于污水处理的搅拌器，其特征在于，包括控制器(25)和多个单一物质浓度检测器(26)，控制器(25)分别与第一驱动机构(2)、第二驱动机构(5)连接，多个单一物质浓度检测器(26)设于转动轴(8)上，且沿转动轴(8)轴向依次布置。
8.根据权利要求7所述的用于污水处理的搅拌器，其特征在于，多个单一物质浓度检测器(26)间隔均匀。
说明书
一种用于污水处理的搅拌器
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种用于污水处理的搅拌器。
背景技术
污水池用搅拌器是一种重要的污水处理搅拌机械，适用于城市以及农村污水处理厂，其安装和使用质量对污水处理运行具有很大的影响，现有的污水池用搅拌器多为单叶轮搅拌机，即一个潜水电机上安装一个叶轮，叶片数一般为两个或三个，搅拌效果不是特别理想。
发明内容
基于背景技术存在的技术问题，本发明提出了一种用于污水处理的搅拌器。
本发明提出的一种用于污水处理的搅拌器，包括工作桥、第一驱动机构、行走机构、滑轨、第二驱动机构、搅拌装置和第三驱动机构;
工作桥横跨于污水池上，第一驱动机构驱动工作桥沿污水池中心轴转动，工作桥上设有滑轨，滑轨沿工作桥延伸方向延伸，滑轨两端均设有行程开关，行走机构滑动安装于滑轨上，第二驱动机构驱动行走机构运动，搅拌装置与行走机构转动连接，搅拌装置由第三驱动机构驱动旋转;
搅拌装置包括转动轴，转动轴上从上至下依次设有第一提升组件、第一搅拌组件、第二提升组件、第二搅拌组件;
第一提升组件包括第一螺旋叶片;
第一搅拌组件包括支架、中空的第一喇叭形圆盘和多个第一搅拌叶，第一喇叭形圆盘的母线为双曲线，第一喇叭形圆盘上端通过支架与转动轴连接，多个第一搅拌叶沿第一喇叭形圆盘呈辐射状设置，第一搅拌叶由第一喇叭形圆盘上边沿延伸至其下边沿，且其延伸线为螺旋线，第一喇叭形圆盘上设有若干通 孔;
第二提升组件包括第二螺旋叶片;
第二搅拌组件均包括轮毂、第二喇叭形圆盘和多个第二搅拌叶，第二喇叭形圆盘的上端与轮毂连接，第二喇叭形圆盘的母线为双曲线，第二搅拌叶一端与轮毂连接，另一端延伸至第二喇叭形圆盘的下边沿，且其延伸线为螺旋线。
优选地，第二螺旋叶片的外径大于第一螺旋叶片的外径。
优选地，支架包括一个固定圈，套装固定于转动轴上，固定圈上沿其周向均匀设置3-4个支撑杆，支撑杆沿固定圈径向延伸，支撑杆远离固定圈的端部与第一喇叭形圆盘内壁固定连接。
优选地，第三驱动机构包括第一减速机和第一电机，第一电机与第一减速机相连，第一减速机输出轴与转动轴连接。
优选地，第一喇叭形圆盘、第一搅拌叶、第二喇叭形圆盘和第二搅拌叶均采用增强纤维玻璃钢制成。
优选地，第一喇叭形圆盘和第一搅拌叶采用一体成型技术制成，第二喇叭形圆盘和第二搅拌叶采用一体成型技术制成。
优选地，包括控制器和多个单一物质浓度检测器，控制器分别与第一驱动机构、第二驱动机构连接，多个单一物质浓度检测器设于转动轴上，且沿转动轴轴向依次布置。
优选地，多个单一物质浓度检测器间隔均匀。
本发明中提供的一种用于污水处理的搅拌器，通过设置可随工作桥沿污水池中心转动，可沿工作桥上滑轨移动，可在第三驱动机构的驱动下转动的搅拌装置，在三种运动的作用下，搅拌器可对整个污水池内污水进行搅拌;通过设置行程开关，实现搅拌装置在滑轨上自动来回移动;通过设置第一提升组件、 第一搅拌组件、第二提升组件、第二搅拌组件，提高污水循环水流速度与强度，从而提高搅拌效果;通过设置控制器和单一物质浓度检测器，可针对污水池内某处污水上下不均匀的情况进行工作，对该处进行充分搅拌。
本发明搅拌范围广，搅拌充分，且搅拌强度高，效率高。
