申请日2015.11.18
公开(公告)日2016.03.02
IPC分类号B01F7/18; B01F7/16; B01F15/00; C02F1/00
摘要
本发明提出了一种污水池用浆式搅拌器，包括横跨污水池的工作桥、中心旋转轴、水下支架、搅拌叶组、中空的固定套筒、辅助搅拌装置，搅拌叶组固定于中心旋转轴上;固定套筒套装于中心旋转轴外侧，并与其同轴，辅助搅拌装置包括上限位块、下限位块、上弹簧、下弹簧、滑套和辅助搅拌片;滑套可沿固定套筒上下滑动，滑套上固定有辅助搅拌片，辅助搅拌片上设有若干第一孔和第二孔，第一孔配有第一盖，第一盖位于辅助搅拌片上方，且第一端与辅助搅拌片铰接，第二端通过上弹簧与辅助搅拌片连接，第二孔配有第二盖，第二盖位于辅助搅拌片下方，且第一端与辅助搅拌片铰接，第二端通过下弹簧与辅助搅拌片连接。本发明工作稳固，搅拌效果好，效果高。
权利要求书

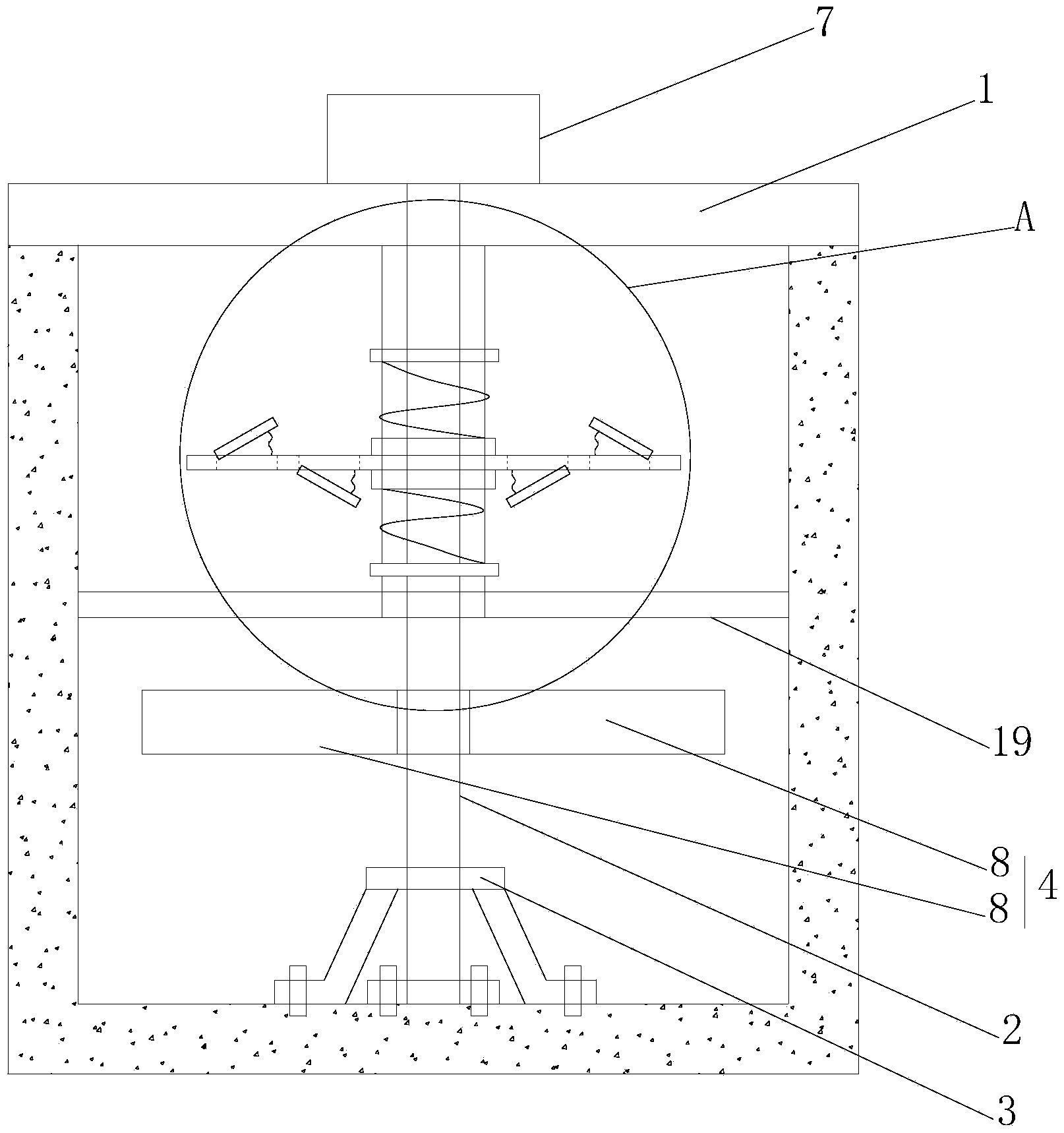

1.一种污水池用浆式搅拌器，其特征在于，包括横跨污水池的工作桥(1)，设于污水池中心处的中心旋转轴(2)，以及水下支架(3)、搅拌叶组(4)、中空的固定套筒(5)和辅助搅拌装置(6);
工作桥(1)与污水池固定，中心旋转轴(2)与工作桥(1)转动连接，且其位于工作桥(1)上方的端部与电机(7)连接，水下支架(3)固定于污水池底部，中心旋转轴(2)底端与水下支架(3)通过轴承连接;
搅拌叶组(4)包括两片相反折转α角的桨叶(8)，搅拌叶组(4)固定于中心旋转轴(2)上;
固定套筒(5)套装于中心旋转轴(2)的外侧，并与其同轴，固定套筒(5) 上端与工作桥(1)固定，固定套筒(5)位于搅拌叶组(4)上方，辅助搅拌装置(6)包括上限位块(9)、下限位块(10)、上弹簧(11)、下弹簧(12)、滑套(13)和辅助搅拌片(14)，上限位块(9)和下限位块(10)从上至下依次固定于固定套筒(5)上，上限位块(9)和下限位块(10)之间设有滑套(13)，滑套(13)可沿固定套筒(5)上下滑动，上限位块(9)和滑套(13)之间设有上弹簧(11)，滑套(13)和下限位块(10)之间均设有下弹簧(12)，滑套 (13)上固定有辅助搅拌片(14)，辅助搅拌片(14)上设有若干第一孔(15) 和第二孔(16)，第一孔(15)配有第一盖(17)，第一盖(17)位于辅助搅拌片(14)上方，且第一端与辅助搅拌片(14)铰接，第二端通过上弹簧(11) 与辅助搅拌片(14)连接，第二孔(16)配有第二盖(18)，第二盖(18)位于辅助搅拌片(14)下方，且第一端与辅助搅拌片(14)铰接，第二端通过下弹簧(12)与辅助搅拌片(14)连接。
2.根据权利要求1所述的污水池用浆式搅拌器，其特征在于，电机(7) 与变频器连接，变频器与控制器连接。
3.根据权利要求1所述的污水池用浆式搅拌器，其特征在于，α角为45-60 度。
4.根据权利要求1所述的污水池用浆式搅拌器，其特征在于，辅助搅拌片 (14)与滑套(13)采用焊接形式连接。
5.根据权利要求1所述的污水池用浆式搅拌器，其特征在于，固定套筒(5) 侧面设有若干通孔。
6.根据权利要求1所述的污水池用浆式搅拌器，其特征在于，还包括中间支架(19)，中间支架(19)固定于污水池的侧壁上，固定套筒(5)底端与中间支架(19)固定，中心旋转轴(2)与固定套筒(5)底端内腔通过轴承转动连接。
7.根据权利要求1所述的污水池用浆式搅拌器，其特征在于，桨叶(8) 的根部宽度大于顶部宽度。
说明书
一种污水池用浆式搅拌器
技术领域
本发明涉及污水处理设备技术领域，尤其涉及一种污水池用浆式搅拌器。
背景技术
污水池用浆式搅拌器是一种重要的污水处理搅拌机械，适用于城市以及农村污水处理厂，其安装和使用质量对污水处理运行具有很大的影响，现有的污水池用搅拌器多为单叶轮搅拌机，即一个潜水电机上安装一个叶轮，叶片数一般为两个或三个，搅拌效果不是特别理想。
发明内容
基于背景技术存在的技术问题，本发明提出了污水池用浆式搅拌器。
本发明提出的一种污水池用浆式搅拌器，包括横跨污水池的工作桥，设于污水池中心处的中心旋转轴，以及水下支架、搅拌叶组、中空的固定套筒和辅助搅拌装置;
工作桥与污水池固定，中心旋转轴与工作桥转动连接，且其位于工作桥上方的端部与电机连接，水下支架固定于污水池底部，中心旋转轴底端与水下支架通过轴承连接;
搅拌叶组包括两片相反折转α角的桨叶，搅拌叶组固定于中心旋转轴上;
固定套筒套装于中心旋转轴的外侧，并与其同轴，固定套筒上端与工作桥固定，固定套筒位于搅拌叶组上方，辅助搅拌装置包括上限位块、下限位块、上弹簧、下弹簧、滑套和辅助搅拌片，上限位块和下限位块从上至下依次固定于固定套筒上，上限位块和下限位块之间设有滑套，滑套可沿固定套筒上下滑动，上限位块和滑套之间设有上弹簧，滑套和下限位块之间均设有下弹簧，滑套上固定有辅助搅拌片，辅助搅拌片上设有若干第一孔和第二孔，第一孔配有第一盖，第一盖位于辅助搅拌片上方，且第一端与辅助搅拌片铰接，第二端通过上弹簧与辅助搅拌片连接，第二孔配有第二盖，第二盖位于辅助搅拌片下方，且第一端与辅助搅拌片铰接，第二端通过下弹簧与辅助搅拌片连接。
优选地，电机与变频器连接，变频器与控制器连接。
优选地，α角为45-60度。
优选地，辅助搅拌片与滑套采用焊接形式连接。
优选地，固定套筒侧面设有若干通孔。
优选地，还包括中间支架，中间支架固定于污水池的侧壁上，固定套筒底端与中间支架固定，中心旋转轴与固定套筒底端内腔通过轴承转动连接。
优选地，桨叶的根部宽度大于顶部宽度。
本发明中提供的一种污水池用浆式搅拌器，通过设置工作桥与水下支架，使中心旋转轴固定更加稳固，从而使搅拌器工作更加平稳，尤其当采用变速搅拌时，体现更加明显，从而能提高搅拌器使用寿命，设置在上弹簧弹力、下弹簧弹力、水流冲击力以及自身重力作用下可上下移动的辅助搅拌片，配合搅拌叶组的搅拌作用，使污水池内的水流更加紊乱，形成多方向的交叉水流，混合效果得到很大改善，通过设置第一孔、第一盖、第二孔、第二盖的作用下，减小辅助搅拌片的阻力，还可以扰动水流方向，提高搅拌效率，通过变频器调整频率，使速度产生波动，从而提高对辅助搅拌片的冲击波动，使辅助搅拌片上下移动更加顺畅，上下搅拌效果更好。
