申请日2015.11.18
公开(公告)日2016.02.03
IPC分类号B65G15/00; B65G21/08; B65G47/18; B65G39/16; B65G21/00
摘要
本发明涉及一种传输装置，具体涉及一种半干污泥皮带机。一种半干污泥皮带机，包括机架、尾部拉紧滚筒、头部传动滚筒、减速电机和传输带，所述尾部拉紧滚筒和头部传动滚筒分别固定在机架的两端，所述传输带套设在尾部拉紧滚筒和头部传动滚筒之间，所述头部传动滚筒由减速电机驱动，所述机架上部和下部还分别间隔固定有多个上平行托辊和多个下平行托辊，所述机架的四周还固定有封闭外壳。本发明采用上述技术方案，在机架的四周固定有封闭外壳，将输送带封闭起来，有效减少了异味的散发，改善了工作人员的工作环境，卫生性好。
权利要求书

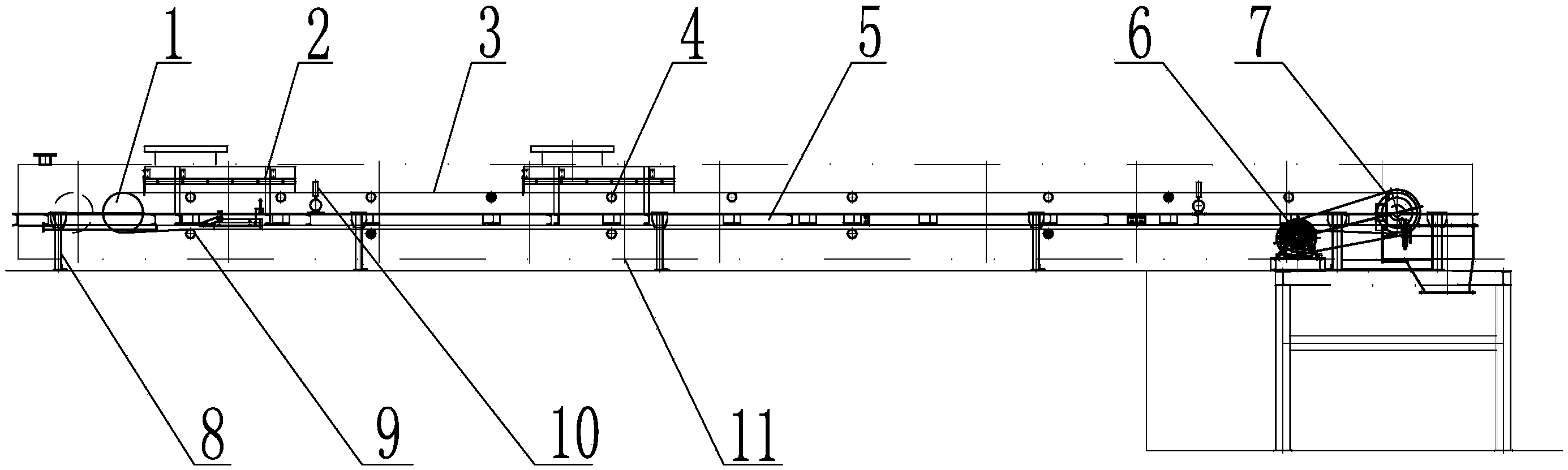

1.一种半干污泥皮带机，其特征在于:包括机架(5)、尾部拉紧滚筒(1)、头部传动滚筒(7)、减速电机(6)和传输带(3)，所述尾部拉紧滚筒(1)和头部传动滚筒(7)分别固定在机架(5)的两端，所述传输带(3)套设在尾部拉紧滚筒(1)和头部传动滚筒(7)之间，所述头部传动滚筒(7)由减速电机(6)驱动，所述机架(5)上部和下部还分别间隔固定有多个上平行托辊(4)和多个下平行托辊(9)，所述机架(5)的四周还固定有封闭外壳(11)。
2.根据权利要求1所述一种半干污泥皮带机，其特征在于：所述机架(5)上还等距间隔固定有多个导料槽(2)，导料槽(2)的下料口位于传输带(3)正中央。
3.根据权利要求1所述一种半干污泥皮带机，其特征在于：所述机架(5)上还等距间隔固定有多个防止传输带(3)跑偏的上挡辊(10)。
4.根据权利要求1所述一种半干污泥皮带机，其特征在于：所述机架(5)底部间隔固定有多个支腿(8)。
说明书
一种半干污泥皮带机
技术领域
本发明涉及一种传输装置，具体涉及一种半干污泥皮带机。
背景技术
皮带机是带式输送机的简称，有固定式和移动式，结构简单，效率高。以挠性输送带作物料承载和牵引构件的连续输送机械。一条无端的输送带环绕驱动滚筒和改向滚筒。两滚筒之间的上下分支各以若干托辊支承。物料置于上分支上，利用驱动滚筒与带之间的摩擦力曳引输送带和物料运行。适用于水平和倾斜方向输送散粒物料和成件物品，也可用于进行一定工艺操作的流水作业线。结构简单，工作平稳可靠，对物料适应性强，输送能力较大，功耗小，应用广泛。
目前市面上的皮带机的输送带一般都直接暴露在空气中，若采用该种皮带机输送垃圾，污泥等物料，卫生性差。
发明内容
为了解决上述的技术问题，本发明的目的是提供一种半干污泥皮带机，该皮带机卫生性好，可靠性高，使用寿命长。
为了实现上述目的，本发明采用了以下的技术方案：
一种半干污泥皮带机，包括机架、尾部拉紧滚筒、头部传动滚筒、减速电机和传输带，所述尾部拉紧滚筒和头部传动滚筒分别固定在机架的两端，所述传输带套设在尾部拉紧滚筒和头部传动滚筒之间，所述头部传动滚筒由减速电机驱动，所述机架上部和下部还分别间隔固定有多个上平行托辊和多个下平行托辊，所述机架的四周还固定有封闭外壳。
作为优选方案：所述机架上还等距间隔固定有多个导料槽，导料槽的下料口位于传输带正中央。
作为优选方案：所述机架上还等距间隔固定有多个防止传输带跑偏的上挡辊。
作为优选方案：所述机架底部间隔固定有多个支腿。
本发明采用上述技术方案，在机架的四周固定有封闭外壳，将输送带封闭起来，有效减少了异味的散发，改善了工作人员的工作环境，卫生性好。
