申请日2015.11.18
公开(公告)日2016.01.20
IPC分类号C02F9/14
摘要
本发明公开了一种加强型复合生物净化床污水处理系统，包括自动格栅、曝气均质池、水解酸化池、混流氧化池、滤清池、中间水池、复合生物净化池和太阳能控制装置，自动格栅设置在曝气均质池的进水端，曝气均质池、水解酸化池、混流氧化池、滤清池、中间水池依次连通，中间水池的上层清液与复合生物净化池连通，太阳能控制装置与进风装置和搅拌机连接，进风装置通过进风管路分别与第一曝气系统和第二曝气系统连通，复合生物净化池中设有人工介质和水生植物。系统低成本、易维护、污染物去除率高，提升水质指标，提升生态景观效果、丰富生物多样性，改善区域生态环境，节约了电耗和运行费用。
权利要求书
1.一种加强型复合生物净化床污水处理系统，其特征在于：包括自动格栅、曝气均质池、水解酸化池、混流氧化池、滤清池、中间水池、复合生物净化池和太阳能控制装置，所述自动格栅设置在所述曝气均质池的进水端，所述曝气均质池中设有第一曝气系统，所述水解酸化池中设有搅拌机，所述混流氧化池中设有第二曝气系统和球形填料，所述滤清池中设有球形滤料，所述曝气均质池、所述水解酸化池、所述混流氧化池、所述滤清池、所述中间水池依次可控制启闭式连通，所述中间水池与所述复合生物净化池连通，所述混流氧化池的底部设有连通所述水解酸化池的第一连通管和连通所述滤清池的第二连通管，所述太阳能控制装置与进风装置和所述搅拌机连接，所述进风装置通过进风管路分别与所述第一曝气系统和所述第二曝气系统连通，所述复合生物净化池中设有人工介质和水生植物。
2.根据权利要求1所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述人工介质包括细粒介质层、大颗粒介质层、复合生物涂层介质层和有机物介质层。
3.根据权利要求2所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述细粒介质层内的介质为细河沙，所述细河沙粒径为1-2mm，所述细河沙铺设厚度为10mm，所述大颗粒介质层内的介质为砾石，所述砾石粒径为32-64mm，所述砾石铺设厚度为30mm，所述复合生物涂层介质层由培养驯化的微生物膜包裹的火山岩滤料而制成，所述火山岩滤料粒径为16-32mm，所述火山岩滤料铺设厚度为60mm，所述有机物介质层由草炭和细砂以1∶1的比例配制而成，所述草炭和细砂铺设厚度为20mm。
4.根据权利要求1-3任一项权利要求所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述水生植物为芦苇、鸢尾和千屈菜中的至少一种，所述水生植物的种植密度为20丛 /m2。
5.根据权利要求1-3任一项权利要求所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述太阳能控制装置包括太阳能板、蓄电池和控制器，所述太阳能板朝向阳光设置，所述蓄电池与所述太阳能板连接，所述控制器连接在所述蓄电池上，所述蓄电池连接所述进风装置和所述搅拌机。
6.根据权利要求5所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述第一曝气系统和所述第二曝气系统均包括曝气盘和曝气管道，所述曝气管道通过所述进风管路与所述进风装置连通，所述曝气盘设置在所述曝气管道端部，所述曝气盘上设有曝气孔。
7.根据权利要求1-3任一项权利要求所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述复合生物净化池的进水端设有配水井，所述配水井的进水端与所述中间水池连通，所述配水井的出水端设有布水花管，所述布水花管位于所述复合生物净化池内，所述复合生物净化池的出水端设有集水花管，所述集水花管的出水端与集水井连通，所述集水井与清水收集池连通。
8.根据权利要求1-3任一项权利要求所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述自动格栅与所述曝气均质池之间呈锐角倾斜设置，所述自动格栅的栅隙为2mm。
9.根据权利要求1-3任一项权利要求所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述曝气均质池、所述水解酸化池、所述混流氧化池、所述滤清池、所述中间水池均由玻璃钢材料制成。
10.根据权利要求1-3任一项权利要求所述的一种加强型复合生物净化床污水处理系统，其特征在于：所述自动格栅、所述曝气均质池、所述水解酸化池、所述混流氧化池、所述滤清池和所述中间水池为一体式地埋结构。
说明书
一种加强型复合生物净化床污水处理系统
技术领域
本发明涉及污水净化领域，特别涉及一种加强型复合生物净化床污水处理系统。
背景技术
目前，我国现阶段的污水处理工艺均采用生化处理方式，生化处理是传统污水处理工艺的核心。我国大多数的市政污水处理场也都采用生化处理方法处理城市居民的生活污水。生化处理通常采用在水中大量曝气充氧、利用微生物分解污水中的有机物，从而达到净化污水的目的。然而，采用生化处理技术必须形成规模效应，也具有高能耗、设备复杂、有异味且需要专业人员维护等缺陷，因此，对于中等规模(万吨级以下)的污水处理不太适用。欧美发达国家广泛使用生态处理技术，可是国外的生态处理技术并不能适应我国土地缺乏的国情，所以在我国，成熟可靠的生态处理技术并不多。尤其是适用农村生活污水处理的技术，应对农村污染源分散、水量浮动性大，必须是技术要求工艺简单、处理效果好、投资少、能耗低、维护简单。同时，2014年1月1 日起，北京地区实施了《水污染物综合排放标准》DB11/307-2013 新的地方标准，排放标准要求提高，对于新建、扩建的村庄污水处理站必须满足COD(化学需氧量)达到40mg/L，BOD(生化需氧量或生化耗氧量)达到10mg/L，氨氮达到5mg/L，总氮达到15mg/L，总磷达到0.4mg/L，北京新地标的提出对水处理技术提出了新的要求，所以针对现有的传统生化技术、生态技术，简单的集成组合是不够的，开发技术创新的水处理技术，构建低耗高效的成套处理系统是实现我国分散式污水治理是解决污水处理达到新的排放标准的唯一途径，对我国农村污染治理市场具有重大意义。
发明内容
本发明是为了解决现有生化或生态技术中的不足，提供了一种污染物去除率高，提升水质指标，节约了电耗和运行费用，还可以提升生态景观效果、丰富生物多样性，改善区域生态环境的加强型复合生物净化床污水处理系统。
本发明一种加强型复合生物净化床污水处理系统的技术方案是：
包括自动格栅、曝气均质池、水解酸化池、混流氧化池、滤清池、中间水池、复合生物净化池，和太阳能控制装置。自动格栅设置在曝气均质池的进水端，曝气均质池设置第一曝气系统，混流氧化池设置第二曝气系统和球形填料，滤清池中设有球形滤料，曝气均质池、水解酸化池、混流氧化池、滤清池、中间水池依次可控制启闭式连通，中间水池与复合生物净化池连通，混流氧化池的底部设有连通所述水解酸化池的第一连通管和连通所述滤清池的第二连通管，所述太阳能控制装置与进风装置和所述搅拌机连接，进风装置通过进风管路分别与曝气均质池内第一曝气系第一曝气系统和混流氧化池内第二曝气系统连通，复合生物净化池中设有防渗层、布水集水系统、人工介质和水生植物。
优选地，球形填料可以为四维丝状结构的高分子透氧性填料球，直径为150mm，比表面积大于1∶3200，呈多孔隙且丝状的形态，孔隙结构有利于水体流通循环，丝状形态满足了微生物着床的条件，而且充分促进微生物泌氧，形成好氧区域，成为好氧生物繁衍空间。
优选地，球形滤料可以为复合型火山岩球形滤料，复合型火山岩球形滤料是由聚丙烯材料外壳与10mm粒径的蜂窝状火山岩滤料而组成的，复合型火山岩球形滤料的直径150mm，具有比表面积大，孔隙率高，耐老化，使用寿命长、成本低等优点。
本发明一种加强型复合生物净化床污水处理系统的技术方案还可以是：
所述人工介质包括细粒介质层、大颗粒介质层、复合生物涂层介质层和有机物介质层。
所述细粒介质层内的介质为细河沙，所述细河沙粒径为 1-2mm，所述细河沙铺设厚度为10mm，所述大颗粒介质层内的介质为砾石，所述砾石粒径为32-64mm，所述砾石铺设厚度为30mm，所述复合生物涂层介质层由培养驯化的微生物膜包裹的火山岩滤料而制成，所述火山岩滤料粒径为16-32mm，所述火山岩滤料铺设厚度为60mm，所述有机物介质层由草炭和细砂以1∶1的比例配制而成，所述草炭和细砂铺设厚度为20mm。
优选地，复合生物涂层介质层是通过培养驯化的乳酸杆菌、芽孢杆菌、硝化细菌、EM菌、放线菌、复合光合细菌、活性酶等有益微生物组成复合生物原液，喷涂在火山岩滤料表面研发而成的。提高了常规滤料的吸附性和生物多样性，增强了生物滤料脱氮除磷功能，提高了调试期微生物驯化的过程，缩短了调试时间。
所述水生植物为芦苇、鸢尾和千屈菜中的至少一种，所述水生植物的种植密度为20丛/m2。
所述第一曝气系统和所述第二曝气系统均包括曝气盘和曝气管道，所述曝气管道通过所述进风管路与所述进风装置连通，所述曝气盘设置在所述曝气管道端部，所述曝气盘上设有曝气孔。
所述复合生物净化池的进水端设有配水井，所述配水井的进水端与所述中间水池连通，所述配水井的出水端设有布水花管，所述布水花管位于所述复合生物净化池内，所述复合生物净化池的出水端设有集水花管，所述集水花管的出水端与集水井连通，所述集水井与清水收集池连通。
所述自动格栅与所述曝气均质池之间呈锐角倾斜设置，所述自动格栅的栅隙为2mm。
所述曝气均质池、所述水解酸化池、所述混流氧化池、所述滤清池、所述中间水池均由玻璃钢材料制成。
所述自动格栅、所述曝气均质池、所述水解酸化池、所述混流氧化池、所述滤清池和所述中间水池为一体式地埋结构。

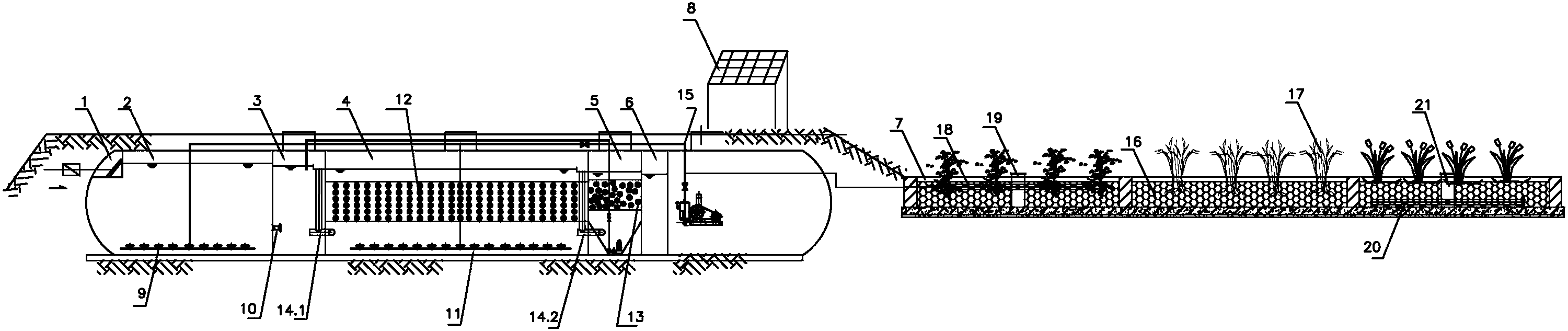

本发明一种加强型复合生物净化床污水处理系统，包括自动格栅、曝气均质池、水解酸化池、混流氧化池、滤清池、中间水池、复合生物净化池和太阳能控制装置，所述自动格栅设置在所述曝气均质池的进水端，所述曝气均质池中设有第一曝气系统，所述水解酸化池中设有搅拌机，所述混流氧化池中设有第二曝气系统和球形填料，所述滤清池中设有球形滤料，所述曝气均质池、所述水解酸化池、所述混流氧化池、所述滤清池、所述中间水池依次可控制启闭式连通，所述中间水池的上层清液流入至所述复合生物净化池中，混流氧化池的底部设有连通所述水解酸化池的第一连通管和连通所述滤清池的第二连通管，所述太阳能控制装置与进风装置和所述搅拌机连接，所述进风装置通过进风管路分别与所述第一曝气系统和所述第二曝气系统连通，所述复合生物净化池中设有人工介质和水生植物。
这样，与现有技术相比，污水首先经过自动格栅、曝气均质池、水解酸化池、混流氧化池、滤清池和中间水池进行生化阶段的处理，然后进入到复合生物净化池进行生物阶段的处理，污染物去除率高，提升水质指标。复合生物净化池中水生植物的设置可以提升生态景观效果、丰富生物多样性，改善区域生态环境。
