申请日2015.11.18
公开(公告)日2016.03.02
IPC分类号C02F9/04; G01N33/18; C02F103/42
摘要
本发明公开了一种用于航运船舶内泳池的检测及污水净化装置，包括泳池和检测装置，所述检测装置包括显示屏，所述检测装置内设有的微处理器分别与其一侧设有的ORP传感器和PH传感器电性相连，并且ORP传感器和PH传感器的输入端均电性连接有抽样检测器，所述抽样检测器与泳池底部设有的取样管固定相连，所述泳池的底部还设有多个出水孔，并且内个出水孔的内部均设有排水管。该用于航运船舶内泳池的检测及污水净化装置，能够将变脏的池水进行一系列的净化后，再排放至泳池内，避免造成资源浪费，在池水净化后，还能够对净化后的池水进行二次净化，彻底将变脏的池水净化干净，避免对人们的身体健康造成损害。
权利要求书

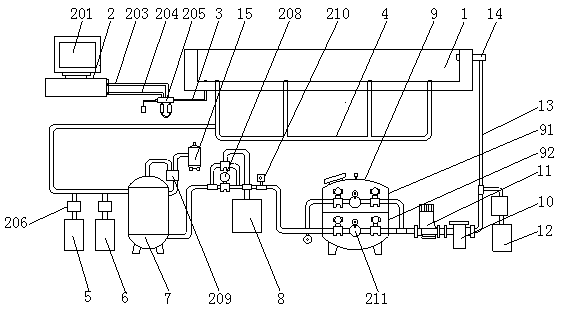

1.一种用于航运船舶内泳池的检测及污水净化装置，包括泳池(1)和检测装置(2)，其特征在于：所述检测装置(2)包括显示屏(201)，所述检测装置(2)内设有的分别与其一侧设有的ORP传微处理器(202)感器(203)和PH传感器(204)电性相连，所述微处理器(202)通过信号转换器(207)与显示屏(201)电性相连，并且ORP传感器(203)和PH传感器(204)的输入端均电性连接有抽样检测器(205)，所述抽样检测器(205)与泳池(1)底部设有的取样管(3)固定相连;
所述泳池(1)的底部还设有多个出水孔，并且内个出水孔的内部均设有排水管(4)，所述排水管(4)通过连接管分别与泳池(1)下方的第一加药装置(5)、第二加药装置(6)和臭氧混合塔(7)连通，所述臭氧混合塔(7)通过连接管与其一侧的臭氧杀菌器(8)连通，所述臭氧杀菌器(8)通过连接管与远离臭氧混合塔(7)一侧设有的机械过滤器(9)连通，所述机械过滤器(9)通过连接管与其一侧设有的毛发过滤器(10)连通，并且机械过滤器(9)与毛发过滤器(10)之间连接管的中部设有增压泵(11)，所述毛发过滤器(10)的一侧设有第三加药装置(12)，所述毛发过滤器(10)和第三加药装置(12)均与设置在其上方的回水管(13)的一端固定相连，所述回水管(13)的另一端与泳池(1)的进水口(14)连通。
2.根据权利要求1所述的一种用于航运船舶内泳池的检测及污水净化装置，其特征在于：所述第一加药装置(5)、第二加药装置(6)和第三加药装置(12)的上方均设有加药调节器(206)，并且加药调节器(206)通过信号转换器(207)与微处理器(202)的输出端电性相连。
3.根据权利要求1所述的一种用于航运船舶内泳池的检测及污水净化装置，其特征在于：所述臭氧混合塔(7)与臭氧杀菌器(8)之间的连接管上设有电磁止回阀(208)，所述臭氧混合塔(7)的顶部通过连接管分别设有定时器(209)和备用臭氧混合储存箱(15)，并且定时器(209)通过信号转换器(207)与微处理器(202)的输出端电性相连。
4.根据权利要求1所述的一种用于航运船舶内泳池的检测及污水净化装置，其特征在于：所述臭氧杀菌器(8)与机械过滤器(9)之间的连接管上设有流量计(210)，并且流量计(210)通过信号转换器(207)与微处理器(202)的输出端电性相连。
5.根据权利要求1所述的一种用于航运船舶内泳池的检测及污水净化装置，其特征在于：所述机械过滤器(9)包括第一过滤层(91)和第二过滤层(92)，并且第一过滤层(91)和第二过滤层(92)的外侧面均设有电磁阀门(211)，并且电磁阀门(211)通过信号转换器(207)与微处理(202)器的输出端电性相连。
说明书
一种用于航运船舶内泳池的检测及污水净化装置
技术领域
本发明涉及航运船舶制造技术领域，具体为一种用于航运船舶内泳池的检测及污水净化装置。
背景技术
目前，有的用于航运的船舶内设有游泳池，供乘客娱乐，船舶在海上形式时，缺少淡水资源，如果将变脏的池水直接排放将会造成很大的淡水资源浪费，现有的一些对船舶上游泳池内水只进行简单的净化，如果水净化不彻底，将会影响人们的身体健康。
发明内容
本发明的目的在于提供一种用于航运船舶内泳池的检测及污水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种用于航运船舶内泳池的检测及污水净化装置，包括泳池和检测装置，所述检测装置包括显示屏，所述检测装置内设有的微处理器分别与其一侧设有的ORP传感器和PH传感器电性相连，所述微处理器通过信号转换器与显示屏电性相连，并且ORP传感器和PH传感器的输入端均电性连接有抽样检测器，所述抽样检测器与泳池底部设有的取样管固定相连。
所述泳池的底部还设有多个出水孔，并且内个出水孔的内部均设有排水管，所述排水管通过连接管分别与泳池下方的第一加药装置、第二加药装置和臭氧混合塔连通，所述臭氧混合塔通过连接管与其一侧的臭氧杀菌器连通，所述臭氧杀菌器通过连接管与远离臭氧混合塔一侧设有的机械过滤器连通，所述机械过滤器通过连接管与其一侧设有的毛发过滤器连通，并且机械过滤器与毛发过滤器之间连接管的中部设有增压泵，所述毛发过滤器的一侧设有第三加药装置，所述毛发过滤器和第三加药装置均与设置在其上方的回水管的一端固定相连，所述回水管的另一端与泳池的进水口连通。
优选的，所述第一加药装置、第二加药装置和第三加药装置的上方均设有加药调节器，并且加药调节器通过信号转换器与微处理器的输出端电性相连。
优选的，所述臭氧混合塔与臭氧杀菌器之间的连接管上设有电磁止回阀，所述臭氧混合塔的顶部通过连接管分别设有定时器和备用臭氧混合储存箱，并且定时器通过信号转换器与微处理器的输出端电性相连。
优选的，所述臭氧杀菌器与机械过滤器之间的连接管上设有流量计，并且流量计通过信号转换器与微处理器的输出端电性相连。
优选的，所述机械过滤器包括第一过滤层和第二过滤层，并且第一过滤层和第二过滤层的外侧面均设有电磁阀门，并且电磁阀门通过信号转换器与微处理器的输出端电性相连。
与现有技术相比，本发明的有益效果是：该用于航运船舶内泳池的检测及污水净化装置，通过检测控制系统和一系列的净化装置，将变脏的池水进行一系列的净化后，再排放至泳池内，避免造成资源浪费，在池水净化后通过控制系统检测池水净化程度，能够对净化后的池水进行二次净化，彻底将变脏的池水净化干净，避免对人们的身体健康造成损害。
