申请日2015.11.18
公开(公告)日2016.05.25
IPC分类号B01D21/02; B01D21/24; B01D36/04
摘要
本实用新型公开了一种污水处理沉淀装置，所述污水沉淀池整体呈锥状，所述污水沉淀池的上方架设有横梁，所述横梁上固定有驱动电机，所述驱动电机通过法兰结构连接有转动轴，所述转动轴的外围套设有圆网罩，所述转动轴的底部连接有横杆，所述横杆底部两侧连接有若干竖杆且竖杆长度由横杆中间向外方向依次减小，每侧的若干竖杆的底部共同连接有斜杆且斜杆与污水沉淀池侧壁平行，所述斜杆上设置有若干刮泥铲，所述污水泵分别设置于横梁的两侧，本实用新型优点是：结构设计十分合理，污水处理效果好，周期短。
权利要求书
1.污水处理沉淀装置，包括污水沉淀池、污水泵和污泥泵，其特征在于：所述污水沉淀池整体呈锥状，所述污水沉淀池的上方架设有横梁，在该横梁上固定有驱动电机，所述驱动电机通过法兰结构连接有转动轴，在该转动轴的外围套设有圆网罩，所述转动轴的底部连接有横杆，在该横杆底部两侧连接有若干竖杆且竖杆长度由横杆中间向外方向依次减小，每侧的若干竖杆的底部共同连接有斜杆且斜杆与污水沉淀池侧壁平行，所述斜杆上设置有若干刮泥铲，所述污水泵分别设置于横梁的两侧，所述污水泵的进水口和排水口均连接有污水管，所述污水管的出水端置于圆网罩内，所述污泥泵的进泥口和排泥口均连接有污泥管，所述污泥管的进泥端置于污水沉淀池的底部，所述污水沉淀池的上边缘处设置有溢流环形排水槽。
2.根据权利要求1所述的污水处理沉淀装置，其特征在于，所述呈排固定于斜杆上的刮泥铲向池底下方倾斜。
说明书
污水处理沉淀装置
技术领域
本实用新型涉及污水处理装置的技术领域，更具体地说是涉及污水处理用沉淀装置的技术领域。
背景技术
生产精制棉所需要的原材料为棉短绒，其主要化学成分是纤维素、木质素和半纤维素，其无毒、无味、易吸水，是制造醚类纤维素、硝化纤维素和醋酸纤维素的主要原材料，被广泛用于食品、医药、日化、塑料、电子、造纸、冶金、航空航天等众多领域。在精制棉的碾压和漂洗生产过程中，会产生大量的工业碱性污水，这种碱性污水若直接随意排放会对环境造成严重污染，必须经过处理达标后才能排放或回用。污水处理中沉淀是处理过程的重要环节之一，目前，污水处理时的沉淀装置存在的不足之处在于，一是沉淀装置占用的场地较大，沉淀所需时间较长;二是在沉淀完成后污泥的清除十分麻烦，有的须将池内的水排完后，再进行污泥的清除，不仅影响污水处理的正常进行，而且污泥清除的工作量大，费时费力。不能适应大批量污水处理的需要。鉴于此，有必要对传统的污水沉淀装置进行改进，以此来解决目前存在的问题。
实用新型内容
本实用新型的目的是为了解决现阶段污水处理沉淀装置的弊端，而提出的一种结构设计合理，污水沉淀处理周期短，可进行边沉淀边排污泥，可有效提高污水处理效率的污水处理沉淀装置。
为了实现上述目的，本实用新型采用了如下技术方案：

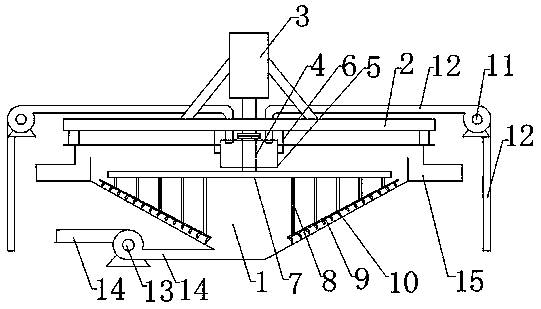

污水处理沉淀装置，包括污水沉淀池、污水泵和污泥泵，所述污水沉淀池整体呈锥状，所述污水沉淀池的上方架设有横梁，所述横梁上固定有驱动电机，所述驱动电机通过法兰结构连接有转动轴，所述转动轴的外围套设有圆网罩，所述转动轴的底部连接有横杆，所述横杆底部两侧连接有若干竖杆且竖杆长度由横杆中间向外方向依次减小，每侧的若干竖杆的底部共同连接有斜杆且斜杆与污水沉淀池侧壁平行，所述斜杆上设置有若干刮泥铲，所述污水泵分别设置于横梁的两侧，所述污水泵的进水口和排水口均连接有污水管，所述污水管的出水端置于圆网罩内，所述污泥泵的进泥口和排泥口均连接有污泥管，所述污泥管的进泥端置于污水沉淀池的底部，所述污水沉淀池的上边缘处设置有溢流环形排水槽。
作为本实用新型的一种优选技术方案，所述呈排固定于斜杆上的刮泥铲向池底下方倾斜。
本实用新型采用上述技术解决方案所能达到的有益效果是：结构设计十分合理，通过驱动电机带动转动轴的旋转从而使污水在污水沉淀池中旋转，在旋转作用下，杂质下沉落于污水沉淀池的侧壁和池底，通过污泥泵排出，清水上溢由污水沉淀池上边缘的溢流环形排水槽排出并收集，污水处理效果好，周期短。
