申请日2015.12.09
公开(公告)日2016.03.30
IPC分类号C02F3/30; C02F9/14
摘要
本发明涉及垂直流污水生态处理系统，包括池体、第一漂浮式生物膜反应器和第二漂浮式生物膜反应器，池体包括自下而上设置的污泥区、厌氧区、缺氧区和好氧区;第一漂浮式生物膜反应器的上下两端和第二漂浮式生物膜反应器的上下两端均为敞口，第一漂浮式生物膜反应器的数量若干，第二漂浮式生物膜反应器的数量若干，第一漂浮式生物膜反应器和第二漂浮式生物膜反应器均设于池体内，且第一漂浮式生物膜反应器设于第二漂浮式生物膜反应器的前方，用于对污水进行多级处理;池体污泥区的侧壁设有多个进水口，进水口处连接进水管，多个进水管分别与第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的底端相对应;池体的后端还设有出水口。

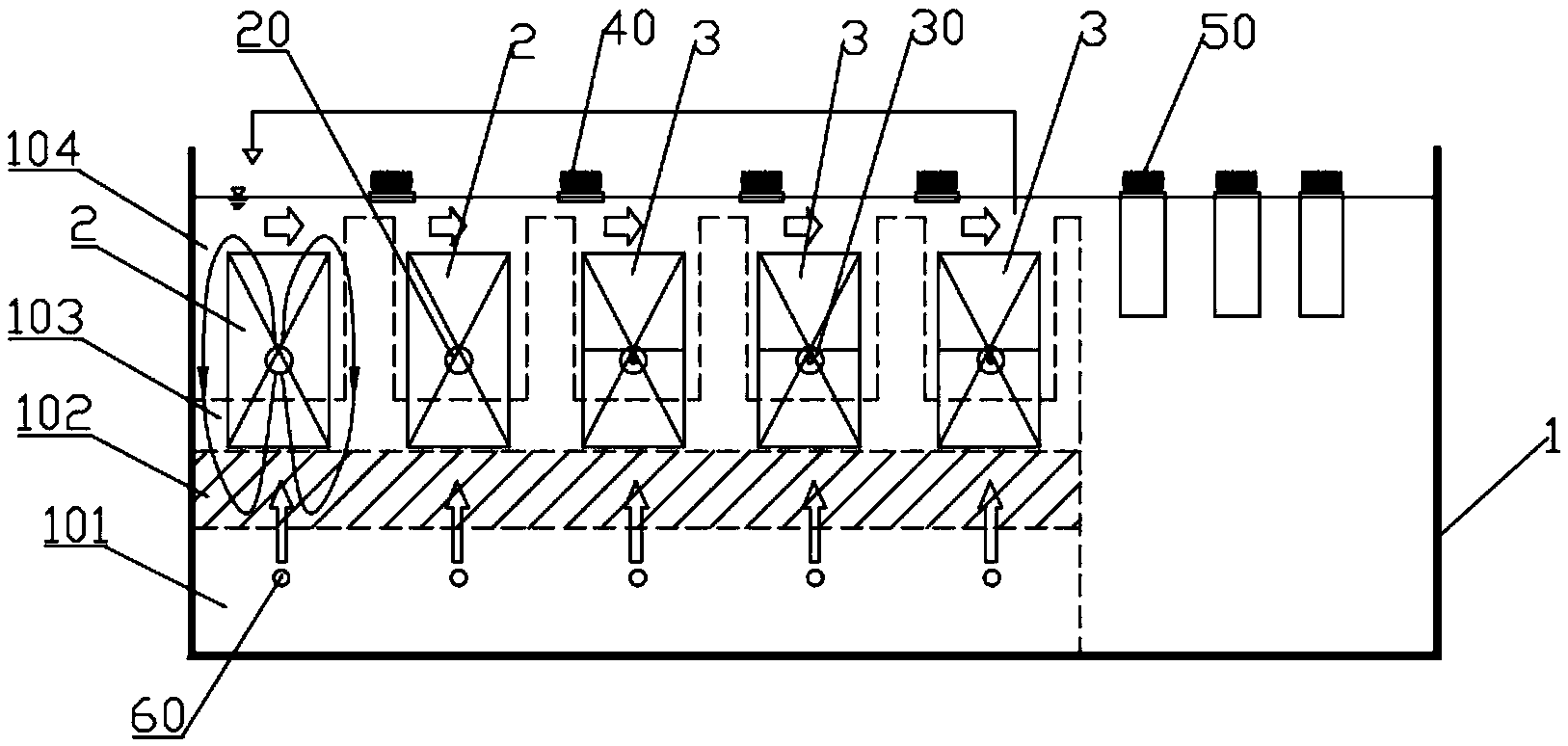

摘要附图
权利要求书
1.一种垂直流污水生态处理系统，其特征在于：包括池体、第一漂浮式生物膜反应器和第二漂浮式生物膜反应器，所述池体包括自下而上设置的污泥区、厌氧区、缺氧区和好氧区;所述第一漂浮式生物膜反应器的上下两端和第二漂浮式生物膜反应器的上下两端均为敞口，所述第一漂浮式生物膜反应器的数量若干，所述第二漂浮式生物膜反应器的数量若干，所述第一漂浮式生物膜反应器和第二漂浮式生物膜反应器均设于所述池体内，且所述第一漂浮式生物膜反应器设于所述第二漂浮式生物膜反应器的前方，用于实现对污水进行多级处理;所述池体污泥区的侧壁上设有多个进水口，所述进水口处连接进水管，多个所述进水管分别与所述第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的底端一一对应，用于实现污水在所述第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的内外进行上下循环;所述池体的后端还设有出水口，用于将处理后的污水排出。
2.根据权利要求1所述的垂直流污水生态处理系统，其特征在于：所述第一漂浮式生物膜反应器的内部设有生物填料和第一漂浮式曝气器，所述第二漂浮式生物膜反应器内设有生物填料和第二漂浮式曝气器。
3.根据权利要求1所述的垂直流污水生态处理系统，其特征在于：所述池体内还设有水下隔断，所述水下隔断的数量为若干个，若干个所述水下隔断平行且间隔设置，将所述池体分割为多级污水处理区，相邻的两个水下隔断分别与所述池体的两个侧壁之间设有间隙，相邻的两级污水处理区通过间隙连通，多级所述污水处理区与所述间隙形成S形水流通道。
4.根据权利要求3所述的垂直流污水生态处理系统，其特征在于：所述污水处理区包括自前而后设置的若干个第一处理区和若干个第二处理区，每个所述第一处理区内设有若干个第一漂浮式循环流生 物膜反应器，每个所述第二处理区内设有若干个第二漂浮式循环流生物膜反应器。
5.根据权利要求4所述的垂直流污水生态处理系统，其特征在于：所述污水处理区还包括若干个深度处理区，所述深度处理区设于所述第二处理区的后方，所述污泥区、厌氧区、缺氧区和好氧区仅设于所述第一处理区和第二处理区。
6.根据权利要求5所述的垂直流污水生态处理系统，其特征在于：所述第一处理区和所述第二处理区均设有生物浮岛，所述生物浮岛漂浮在水面上;所述深度处理区设有浮动生物滤床，所述浮动生物滤床漂浮在水面上。
7.根据权利要求5所述的垂直流污水生态处理系统，其特征在于：所述污水处理区还包括消毒反应区，所述消毒反应区设于所述深度处理区的后方，所述消毒反应区内设有消毒剂投放机构和出水流量计量槽。
8.根据权利要求4所述的垂直流污水生态处理系统，其特征在于：所述污泥区的上部设有回流管，所述回流管的进水口设于最后端的第二处理区，所述回流管的出水口设于最前端的第一处理区，所述回流管的进水口连接有回流泵。
9.根据权利要求1所述的垂直流污水生态处理系统，其特征在于：多个所述进水口均设于所述污泥区的侧壁的中部。
10.根据权利要求1所述的垂直流污水生态处理系统，其特征在于：所述池体采用土工膜防渗处理。
说明书
一种垂直流污水生态处理系统
技术领域
本发明涉及污水处理技术领域，尤其涉及垂直流污水生态处理系统。
背景技术
工业化和现代农业的发展在创造巨大的物质财富的同时也带来了水环境的严重污染，我国“十二五”规划中要求，应加快污水处理厂的升级改造，对部分已建污水处理设施进行升级改造，进一步提高对主要污染物的削减能力，同时还要求积极推动再生水利用。
目前，国内常采用的污水处理技术有：A2O工艺+混凝反应沉淀+过滤+消毒或者多模式A2O+反硝化滤池+混凝反应沉淀+过滤+消毒，也有的采用法国威立雅技术为代表的二级处理+反硝化滤池+混凝反应高速沉淀+消毒等工艺，其中A2O法又称AAO法，是英文Anaerobic-Anoxic-Oxic第一个字母的简称(厌氧-缺氧-好氧法)，是一种常用的污水处理工艺，常见的污水处理工艺的流程图如图1所示，这种污水处理工艺的基本特点是处理流程长，构筑物平面布置，占地面积大，且污水至少需要二次提升，为了去除总氮，多数情况下需要外加碳源，造成处理费用较高。且处理环境较差，处理构筑物的水面浑浊，污泥处理过程中有异味产生，同样会污染环境，造成污水处理的不彻底。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题是解决现有的污水处理工艺对污水处理的效果不好、费用较高的问题。
(二)技术方案
为了解决上述技术问题，本发明提供了一种垂直流污水生态处理系统，其特征在于：包括池体、第一漂浮式生物膜反应器和第二漂浮式生物膜反应器，所述池体自下而上分为污泥区、厌氧区、缺氧区和好氧区;所述第一漂浮式生物膜反应器的上下两端和第二漂浮式生物膜反应器的上下两端均为敞口，所述第一漂浮式生物膜反应器的数量若干，所述第二漂浮式生物膜反应器的数量若干，所述第一漂浮式生物膜反应器和第二漂浮式生物膜反应器均设于所述池体内，且所述第一漂浮式生物膜反应器设于所述第二漂浮式生物膜反应器的前方，用于实现对污水进行多级处理;所述池体污泥区的侧壁上设有多个进水口，所述进水口处连接进水管，多个所述进水管分别与所述第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的底端一一对应，用于实现污水在第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的内外进行上下循环;所述池体的后端还设有出水口，用于将处理后的污水排出。
其中，所述第一漂浮式生物膜反应器的内部设有生物填料和第一漂浮式曝气器，所述第二漂浮式生物膜反应器内设有生物填料和第二漂浮式曝气器。
其中，所述池体内还设有水下隔断，所述水下隔断的数量为若干个，若干个所述水下隔断平行且间隔设置，将所述池体分割为多级污水处理区，相邻的两个水下隔断分别与所述池体的相对的两个侧壁之间设有间隙，相邻的两级污水处理区通过间隙连通，多级所述污水处理区与所述间隙形成S形水流通道。
其中，所述污水处理区包括自前而后设置的若干个第一处理区和若干个第二处理区，每个所述第一处理区内设有若干个第一漂浮式循环流生物膜反应器，每个所述第二处理区内设有若干个第二漂浮式循环流生物膜反应器。
其中，所述污水处理区还包括若干个深度处理区，所述深度处理 区设于所述第二处理区的后方，所述污泥区、厌氧区、缺氧区和好氧区仅设于所述第一处理区和第二处理区。
其中，所述第一处理区和所述第二处理区均设有生物浮岛，所述生物浮岛漂浮在水面上;所述深度处理区设有浮动生物滤床，所述浮动生物滤床漂浮在水面上。
其中，所述污水处理区还包括消毒反应区，所述消毒反应区设于所述深度处理区的后方，所述消毒反应区内设有消毒剂投放机构和出水流量计量槽。
其中，所述污泥区的上部设有回流管，所述回流管的进水口设于最后端的第二处理区，所述回流管的出水口设于最前端第一处理区，所述回流管的进水口连接有回流泵。
其中，多个所述进水口均设于所述污泥区的侧壁的中部。
其中，所述池体采用土工膜防渗处理。
(三)有益效果
本发明的上述技术方案具有如下优点：本发明提供的垂直流污水生态处理系统包括池体、第一漂浮式生物膜反应器和第二漂浮式生物膜反应器，池体包括自下而上设置的污泥区、厌氧区、缺氧区和好氧区，若干个第一漂浮式生物膜反应器和若干个第二漂浮式生物膜反应器设于池体内，且第一漂浮式生物膜反应器设于第二漂浮式生物膜反应器的前方，进水口处连接的进水管与第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的底端对应，第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的上下两端均敞口，污水从进水管进入到第一漂浮式生物膜反应器和第二漂浮式生物膜反应器内，并能在第一漂浮式生物膜反应器和第二漂浮式生物膜反应器的内外上下循环，实现污水的除臭和反硝化效果，污水在上下循环的过程中经过厌氧、缺氧区和好氧区对污水进行处理，最终从后端的出水口流出处理后的干净水，污水在流出的过程中经过第一漂浮式生物膜反应器和第二漂浮式生 物膜反应器的多次处理，并实现缺氧和好氧的多次运行，从而实现了污水最大限度的脱氮和除磷，其处理效果更好，且本发明的污泥区、厌氧区、缺氧区和好氧区立体化布置在一个池体内，减小了系统的占地面积，投资和运行成本大大降低。
