申请日2015.12.09
公开(公告)日2016.05.11
IPC分类号C02F3/02; C02F7/00
摘要
本实用新型提供一种用于污水处理的爆气装置，包括好氧池和鼓风机，在所述好氧池底部沿好氧池长度方向铺设有输风总管，所述鼓风机的出风口与输风总管连接，在所述的输风总管上连通有若干输风分管，在所述输风分管上竖向连接有转接头，在所述转接头上可拆卸的连接有曝气管。本实用新型的有益效果是结构简单、安装方便、便于清理及更换。

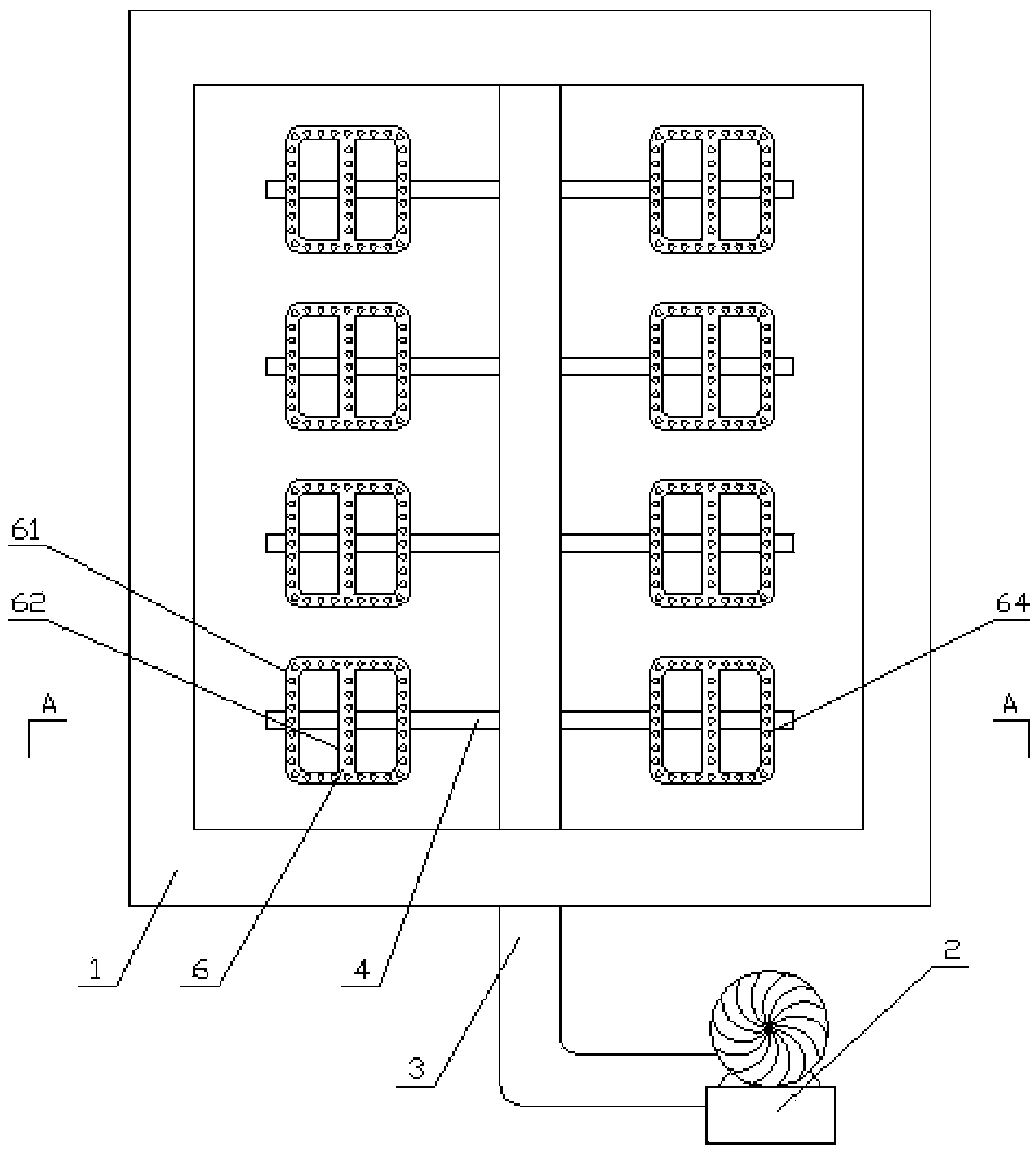

摘要附图
权利要求书
1.一种用于污水处理的爆气装置，其特征在于：包括好氧池(1)和鼓风机(2)，在所述好氧池(1)底部沿好氧池(1)长度方向铺设有输风总管(3)，所述鼓风机(2)的出风口与输风总管(3)连接，在所述的输风总管(3)上连通有若干输风分管(4)，在所述输风分管(4)上竖向连接有转接头(5)，在所述转接头(5)上可拆卸的连接有曝气管(6)。
2.根据权利要求1所述的用于污水处理的爆气装置，其特征在于：所述曝气管(6)包括环形曝气管(61)，条形曝气管(62)和安装管(63)，所述安装管(63)一端与转接头(5)连通，安装管(63)另一端垂直连通条形曝气管(62)，所述条形曝气管(62)两端分别与环形曝气管(61)连通。
3.根据权利要求2所述的用于污水处理的爆气装置，其特征在于：在所述环形曝气管(61)和条形曝气管(62)上分别设置有爆气孔(64)。
4.根据权利要求2所述的用于污水处理的爆气装置，其特征在于：所述输风分管(4)与输风总管(3)的长度方向垂直设置。
5.根据权利要求1所述的用于污水处理的爆气装置，其特征在于：所述输风总管(3)、输风分管(4)和曝气管(6)均采用不锈钢材料制成。
6.根据权利要求1所述的用于污水处理的爆气装置，其特征在于：所述输风总管(3)直径为50mm-100mm。
7.根据权利要求3所述的用于污水处理的爆气装置，其特征在于：所述爆气孔(64)的直径为20-90um。
说明书
一种用于污水处理的爆气装置
技术领域
本实用新型属于污水处理技术领域，尤其是涉及一种用于污水处理的爆气装置。
背景技术
随着工农业生产的迅速发展和人民生活水平的不断提高,用水紧张和污水排放的问题已越来越突出。人们也越来越认识到，各种工业及生活污水的不断排放导致生活用水越来越缺乏，唯有减少污染物排放，将有限的水资源更加合理的利用，加强污水再生利用，提高城市污水的再生利用率。
由于存在上述的问题，目前，人们研发出了一种能够对污水进行再生利用的曝气装置，包括鼓风机、曝气管道，鼓风机连通曝气管道，曝气管道沿好氧池四周池壁设置，曝气管道上均布有多个环形曝气管，环形曝气管上均匀排列多根条形曝气器，曝气管道设置为相互对应的上下两层，下层曝气管道设置于池底通过将曝气管道上下双层交错铺陈。
但是，这种好氧池曝气装置往往会由于污水池中存在大量的的杂物而堵塞曝气管道以及内部管道，在进行曝气管道的检修时，需要耗费大量的人力物力和时间，影响污水处理厂的生产效率。
实用新型内容
本实用新型的目的是为了克服现有技术不足，提供一种用于污水处理的爆气装置，结构简单、安装方便、便于清理及更换。
本实用新型的技术方案是：一种用于污水处理的爆气装置，包括好氧池和鼓风机，在所述好氧池底部沿好氧池长度方向铺设有输风总管，所述鼓风机的出风口与输风总管连接，在所述的输风总管上连通有若干输风分管，在所述输风分管上竖向连接有转接头，在所述转接头上可拆卸的连接有曝气管。
进一步，所述曝气管包括环形曝气管，条形曝气管和安装管，所述安装管一端与转接头连通，安装管另一端垂直连通条形曝气管，所述条形曝气管两端分别与环形曝气管连通。
进一步，在所述环形曝气管和条形曝气管上分别设置有爆气孔。
进一步，所述输风分管与输风总管的长度方向垂直设置。
进一步，所述输风总管、输风分管和曝气管均采用不锈钢材料制成。
进一步，所述输风总管直径为50mm-100mm。
进一步，所述爆气孔的直径为20-90um。
本实用新型具有的优点和积极效果是：由于采用上述技术方案，本实用新型通过将曝气管可拆卸的安装在输风分管上，在维修等情况下，便于清理及更换，结构简单，安装方便，从而提高了污水处理厂的生产效率。
