申请日2015.12.09
公开(公告)日2016.05.04
IPC分类号C02F3/28
摘要
本实用新型公开了一种污水厌氧生物处理设备，包括处理罐、进水管和出水管，所述进水管与罐体前侧的下部相连通，出水管与罐体后侧的上部相连通;在处理罐内竖直设有前挡板和后挡板，所述前挡板和后挡板相互平行，并沿处理罐的前后方向分布，在后挡板与罐体的后侧壁之间设有一滤料盒，所述滤料盒位于出水管下方，且该滤料盒将后挡板与处理罐的后侧壁之间的空间上下隔断;在滤料盒内填充有碱性滤料。本实用新型结构简单，占地面积小，成本低廉，除磷效率高，出水水质稳定达标。

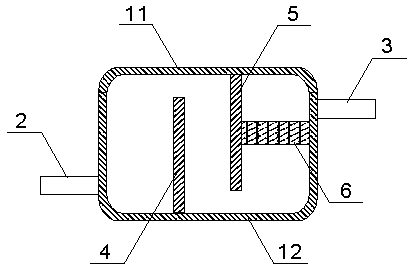

摘要附图
权利要求书
1.一种污水厌氧生物处理设备，包括处理罐、进水管和出水管，所述处理罐包括罐体和罐盖，罐体和罐盖相连形成一封闭的处理空腔，所述进水管与罐体前侧的下部相连通，出水管与罐体后侧的上部相连通;其特征在于：在处理罐内竖直设有前挡板和后挡板，所述前挡板和后挡板相互平行，并沿处理罐的前后方向分布，其中，所述前挡板的下侧和相对两侧分别与罐体底部和相对两侧壁相连，其上侧与罐盖之间具有间隙，所述后挡板的上侧和相对两侧分别与罐盖和罐体的相对两侧壁相连，其下侧与罐体的底部之间具有间隙;
在后挡板与罐体的后侧壁之间设有一滤料盒，所述滤料盒位于出水管下方，并与罐体相对两侧可拆卸连接，且该滤料盒将后挡板与处理罐的后侧壁之间的空间上下隔断;在滤料盒内填充有碱性滤料，滤料盒的上下两侧面均设有若干滤孔。
2.根据权利要求1所述的污水厌氧生物处理设备，其特征在于：前挡板与罐体前侧壁之间的距离大于前挡板与后挡板之间的距离，后挡板与罐体后侧壁之间的距离也大于前挡板与后挡板之间的距离。
3.根据权利要求1所述的污水厌氧生物处理设备，其特征在于：所述滤料为陶瓷滤料。
说明书
污水厌氧生物处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其涉及一种污水厌氧生物处理设备。
背景技术
目前，污水的除磷方法主要包括生物的、化学的、物理的方法以及这些方法的结合。其中，污水除磷中应用最广泛的是生物除磷和化学除磷以及二者的结合。但是，由于脱氮除磷在同一生物系统中往往相互抑制，而且生物除磷工艺存在出水不稳定的情况，因此采用化学除磷和生物除磷结合的方式成为一种必然趋势。
BCFS工艺厌氧处理单元将生物除磷和化学除磷有机结合起来，通过测流化学除磷，大大提高出水中磷的去除率，但由于额外增加了沉淀池及提升和回流设备，使整个处理单元占地面积大，且工艺极为复杂。
同时，在现行的污水处理厂中，传统工艺中化学除磷剂大多在生化池末端或二沉池中投加，化学污泥先沉积在二沉池底部，接着与生物污泥一起回流到生化反应池前端，对生化反应造成一定影响。
另外，由于农村经济发展水平不高，污水处理收费制度没有真正建立，因而村镇污水处理工艺遴选始终以运营成本低为主要原则;目前村镇设置的化学除磷系统，在大部分时间处于闲置状态，造成资源浪费，并且成本较高。
综上所述，寻找一种灵活的强化生物除磷工艺是摆在村镇污水处理工作者面前急迫问题。
实用新型内容
针对现有技术存在的上述不足，本实用新型的目的在于针对村镇生活污水提供一种厌氧生物处理设备，结构简单，占地面积小，成本低廉，除磷效率高，出水水质稳定达标。
为了解决上述技术问题，本实用新型采用的技术方案是这样的：一种污水厌氧生物处理设备，包括处理罐、进水管和出水管，所述处理罐包括罐体和罐盖，罐体和罐盖相连形成一封闭的处理空腔，所述进水管与罐体前侧的下部相连通，出水管与罐体后侧的上部相连通;其特征在于：在处理罐内竖直设有前挡板和后挡板，所述前挡板和后挡板相互平行，并沿处理罐的前后方向分布，其中，所述前挡板的下侧和相对两侧分别与罐体底部和相对两侧壁相连，其上侧与罐盖之间具有间隙，所述后挡板的上侧和相对两侧分别与罐盖和罐体的相对两侧壁相连，其下侧与罐体的底部之间具有间隙;
在后挡板与罐体的后侧壁之间设有一滤料盒，所述滤料盒位于出水管下方，并与罐体相对两侧可拆卸连接，且该滤料盒将后挡板与处理罐的后侧壁之间的空间上下隔断;在滤料盒内填充有碱性滤料，滤料盒的上下两侧面均设有若干滤孔。
进一步地，前挡板与罐体前侧壁之间的距离大于前挡板与后挡板之间的距离，后挡板与罐体后侧壁之间的距离也大于前挡板与后挡板之间的距离。
进一步地，所述滤料为陶瓷滤料。
与现有技术相比，本实用新型具有如下优点：
1、结构简单，占地面积小，在一个反应器中完成生物释磷及吸附除磷，不需设置测流式的化学沉淀反应装置，降低了投资成本和土地使用面积。
2、将提升装置的剩余能量和反应区结构设计相结合，提高反应区混合效果，不需设置搅拌设备，能耗低，使制造和运行成本更低。
3、不同反应区采用不同流速，有利于有机物分解，处理工艺简单，除磷效率高，并且出水水质稳定达标。
