申请日2015.11.18
公开(公告)日2017.05.24
IPC分类号B01D21/02; B01D21/24; B01D21/18
摘要
本发明公开了一种污水处理后污泥的沉淀及清除系统，所述横梁的两端底部分别安装有行走轮，行走驱动电机固定安装在横梁上并与行走轮传动连接，所述提升转轴活动安装在横梁上，提升驱动电机固定在横梁上并与提升转轴传动连接，所述大架的上端通过支架活动安装在横梁上，刮泥铲固定安装在大架的下端，所述提拉绳的一端绕置在提升转轴上，另一端固定在大架上;所述大架的两侧分别设有滚轮，所述电机固定安装在大架上并与滚轮传动连接，本发明优点是：结构设计合理，污泥清除速度快，省工省时，有效保证了污水处理的正常顺利进行，污水处理效果好。
权利要求书
1. 污水处理后污泥的沉淀及清除系统，其特征在于：它包括有池底污泥清除装置和大跨度污水处理沉淀装置，所述池底污泥清除装置主要包括有横梁、提升驱动电机、提升转轴、提拉绳、行走驱动电机、支架、大架和刮泥铲，所述横梁的两端底部分别安装有行走轮，行走驱动电机固定安装在横梁上并与行走轮传动连接，所述提升转轴活动安装在横梁上，提升驱动电机固定在横梁上并与提升转轴传动连接，所述大架的上端通过支架活动安装在横梁上，刮泥铲固定安装在大架的下端，所述提拉绳的一端绕置在提升转轴上，另一端固定在大架上;所述大跨度污水处理沉淀装置主要包括有大架、支撑柱、环形滤网、电机、刮泥铲、排污泥泵、水泵、横向杆、竖向杆和池体，所述大架的两侧分别设有滚轮，所述电机固定安装在大架上并与滚轮传动连接，所述大架的底部还设有转动轴，该大架通过转动轴活动安装在支撑柱的上端，支撑柱的下端固定在池体的中心底部，该支撑柱呈中空状，在该支撑柱上开设有出水口，在该支撑柱的出水口处罩置有环形滤网，该环形滤网悬置在大架上，所述横向杆通过竖向杆固定在大架的下侧，所述池体的底部呈锥形，横向杆与池体的底部相平行，刮泥铲呈排安装在横向杆上，在该池体的底部开设有污泥出口，所述排污泥泵通过管道与污泥出口相连通，所述支撑柱上设有进水口，所述进水口处设有水泵，所述池体的上边沿开设有清水溢流口。
2.根据权利要求1所述的大跨度污水处理沉淀装置，其特征在于：所述大跨度污水处理沉淀装置的各刮泥铲均呈向下一致的倾斜状。
3.根据权利要求1所述的大跨度污水处理沉淀装置，其特征在于：所述池底污泥清除装置的大架下端还安装有支撑滚轮，该支撑滚轮与刮泥铲位于同一高度位置。
4.根据权利要求1所述的大跨度污水处理沉淀装置，其特征在于：所述池底污泥清除装置的刮泥铲横截面呈V型。
说明书
污水处理后污泥的沉淀及清除系统
技术领域
本发明涉及污水处理的技术领域，尤其涉及精制棉污水处理的技术领域。
背景技术
精制棉生产会产生污水，在污水处理中需要对固液分离后的污水进行逐次沉淀和清除。目前，污水处理时的沉淀及清除装置在使用时存在如下不足之处：一是在一次沉淀时，沉淀于池底的污泥清除时采用人工作业，不仅工作劳动强度大，清除工作效率低，而且工作环境十分恶劣;二是无法做到边沉淀边清除，严重影响到了污水处理的正常进行;三是沉淀在池底的污泥清理也较为麻烦，也常常严重影响到污水处理效率和效果。
发明内容
本发明的目的就是为了解决现阶段污水处理后污泥沉淀及清除工作效率低的难题，而提出一种结构设计合理，大大减轻工人劳动强度，提高工作效率，可实现边沉淀边清理的污水处理后污泥的沉淀及清除系统。
为了实现上述目的，本发明采用了如下技术解决方案：

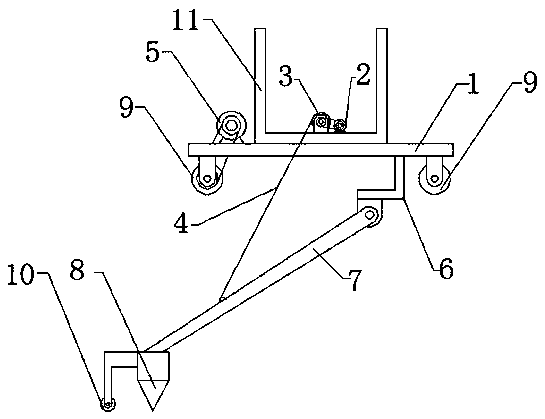

污水处理后污泥的沉淀及清除系统，它包括有池底污泥清除装置和大跨度污水处理沉淀装置，所述池底污泥清除装置主要包括有横梁、提升驱动电机、提升转轴、提拉绳、行走驱动电机、支架、大架和刮泥铲，所述横梁的两端底部分别安装有行走轮，行走驱动电机固定安装在横梁上并与行走轮传动连接，所述提升转轴活动安装在横梁上，提升驱动电机固定在横梁上并与提升转轴传动连接，所述大架的上端通过支架活动安装在横梁上，刮泥铲固定安装在大架的下端，所述提拉绳的一端绕置在提升转轴上，另一端固定在大架上;所述大跨度污水处理沉淀装置主要包括有大架、支撑柱、环形滤网、电机、刮泥铲、排污泥泵、水泵、横向杆、竖向杆和池体，所述大架的两侧分别设有滚轮，所述电机固定安装在大架上并与滚轮传动连接，所述大架的底部还设有转动轴，该大架通过转动轴活动安装在支撑柱的上端，支撑柱的下端固定在池体的中心底部，该支撑柱呈中空状，在该支撑柱上开设有出水口，在该支撑柱的出水口处罩置有环形滤网，该环形滤网悬置在大架上，所述横向杆通过竖向杆固定在大架的下侧，所述池体的底部呈锥形，横向杆与池体的底部相平行，刮泥铲呈排安装在横向杆上，在该池体的底部开设有污泥出口，所述排污泥泵通过管道与污泥出口相连通，所述支撑柱上设有进水口，所述进水口处设有水泵，所述池体的上边沿开设有清水溢流口。
所述大跨度污水处理沉淀装置的各刮泥铲均呈向下一致的倾斜状。
所述池底污泥清除装置的大架下端还安装有支撑滚轮，该支撑滚轮与刮泥铲位于同一高度位置。
所述池底污泥清除装置的刮泥铲横截面呈V型。
本发明采用上述技术解决方案所能达到的有益效果是：1、结构设计合理;2、污泥清除速度快，沉淀于池底的污泥清除时无需人工直接参与，省工省时，有效保证了污水处理的正常顺利进行;3、在大跨度污水处理沉淀装置中，在沉淀池内设有刮泥铲，通过刮泥铲刮取掉的污泥在排污泥泵的作用下轻松的排出，实现了边沉淀边清除，工作效率较高;4、在大跨度污水处理沉淀装置中，通过将进水口和排水口设置在支撑柱的两端，这样利于污水的沉淀，污水处理效果好。
