申请日2015.12.09
公开(公告)日2016.04.20
IPC分类号B01D29/11
摘要
本实用新型提供了一种水处理池悬浮过滤装置，属于水处理装置领域。它解决了现有过滤装置清理麻烦的问题。本水处理池悬浮过滤装置包括圆筒形的过滤筒一和过滤筒二，还包括环形过滤网，过滤筒一顶端开口，过滤筒一底端与过滤网外沿连接，过滤筒二顶端与过滤网内沿连接，过滤筒二底端设有过滤板，还包括环形充气圈，充气圈套在过滤筒二上，并与过滤网底面贴合设置，还包括伸入过滤筒二内的排水管，排水管的排水口位于过滤筒二内。将本装置置于水处理池内，由于具有充气圈，因此过滤网会靠近水面，污水经过过滤筒二过滤进入过滤筒二内，利用排水管的排水口排出，因此起到过滤作用，污物会阻挡在过滤筒一和过滤筒二外侧，只需要拿起本装置清理即可。

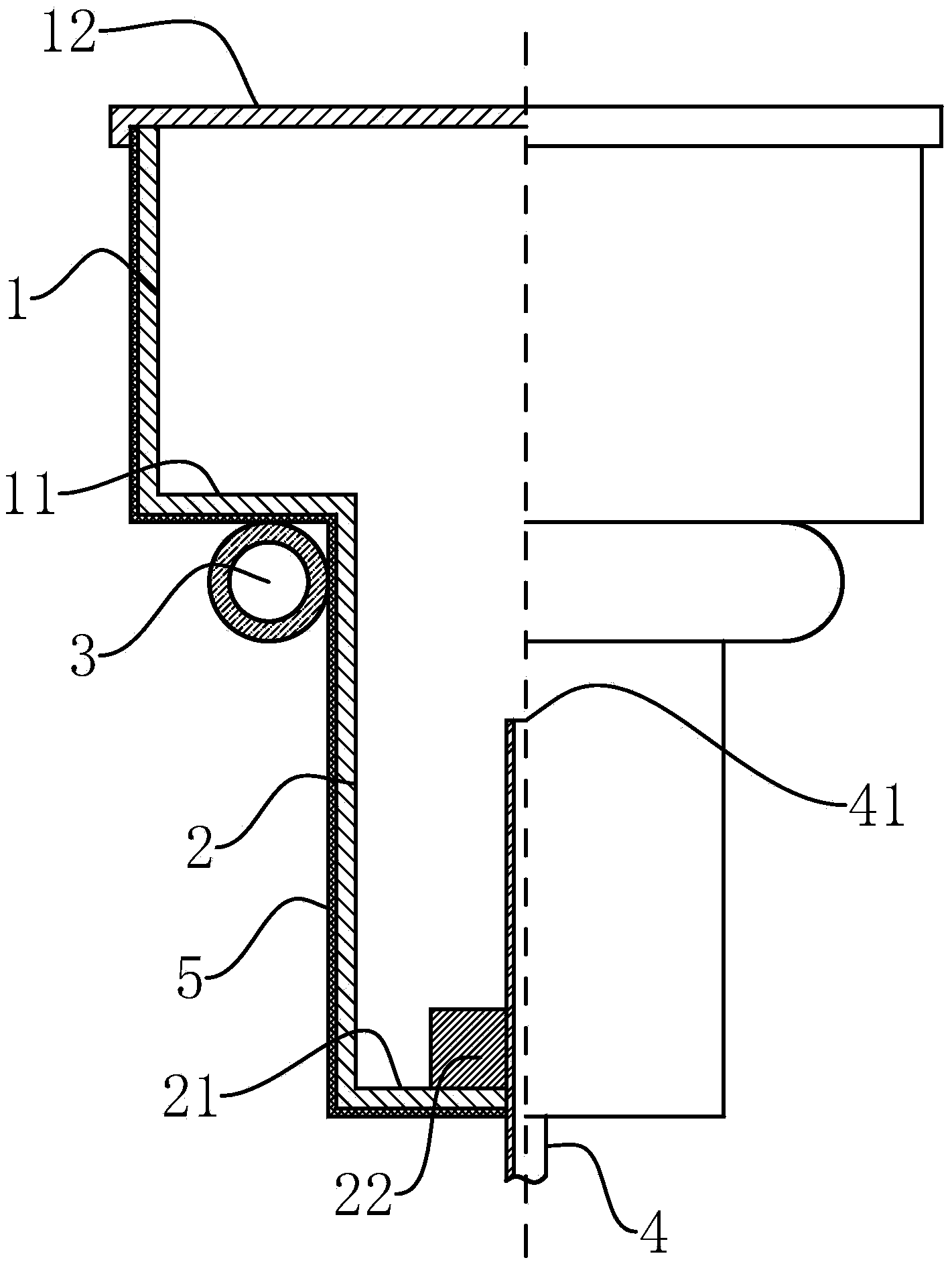

摘要附图
权利要求书
1.一种水处理池悬浮过滤装置，其特征在于：包括均为圆筒形的过滤筒一(1)和过滤筒二(2)，还包括环形过滤网(11)，过滤筒一(1)顶端开口，过滤筒一(1)底端与过滤网(11)外沿连接，过滤筒二(2)顶端与过滤网(11)内沿连接，过滤筒二(2)底端设有过滤板(21)，还包括环形充气圈(3)，所述的充气圈(3)套在过滤筒二(2)上，并与过滤网(11)底面贴合设置，还包括伸入过滤筒二(2)内的排水管(4)，所述的排水管(4)的排水口(41)位于过滤筒二(2)内。
2.根据权利要求1所述的一种水处理池悬浮过滤装置，其特征在于：排水管(4)从过滤板(21)底面穿入，并从过滤板(21)顶面穿出，并使排水口(41)置于过滤筒二(2)内。
3.根据权利要求2所述的一种水处理池悬浮过滤装置，其特征在于：还包括套在过滤筒一(1)和过滤筒二(2)上的一体结构的纱网(5)，且纱网(5)分别与过滤筒一(1)外壁、过滤筒二(2)外壁、过滤网(11)底面和过滤板(21)底面贴合。
4.根据权利要求3所述的一种水处理池悬浮过滤装置，其特征在于：所述过滤筒一(1)顶端还可拆卸的固定有封盖(12)。
5.根据权利要求4所述的一种水处理池悬浮过滤装置，其特征在于：所述的过滤板(21)顶面还固定有配重块(22)。
说明书
一种水处理池悬浮过滤装置
技术领域
本实用新型属于水处理技术领域，涉及一种水处理池悬浮过滤装置。
背景技术
水处理装置是用于对污水进行处理的装置，现有的水处理装置内一般会设置过滤筒对污水进行简单的过滤，但过滤后的污物会粘附在过滤筒内壁上，清理十分麻烦，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种清理污物十分方便，且免安装便于分离的水处理池悬浮过滤装置。
本实用新型的目的可通过下列技术方案来实现：一种水处理池悬浮过滤装置，其特征在于：包括均为圆筒形的过滤筒一和过滤筒二，还包括环形过滤网，过滤筒一顶端开口，过滤筒一底端与过滤网外沿连接，过滤筒二顶端与过滤网内沿连接，过滤筒二底端设有过滤板，还包括环形充气圈，所述的充气圈套在过滤筒二上，并与过滤网底面贴合设置，还包括伸入过滤筒二内的排水管，所述的排水管的排水口位于过滤筒二内。
将本装置直接置于水处理池内，由于过滤筒二上套有充气圈，因此过滤网会靠近水面，因此污水经过过滤筒二过滤进入过滤筒二内，并利用排水管的排水口排出，因此能起到初级过滤作用，同时由于污物会阻挡在过滤筒一和过滤筒二外侧，清理时只需要拿起本装置，因此清理表面污物也十分方便。
在上述的一种水处理池悬浮过滤装置中，排水管从过滤板底面穿入，并从过滤板顶面穿出，并使排水口置于过滤筒二内。
因此能使排水管连接稳定。
在上述的一种水处理池悬浮过滤装置中，还包括套在过滤筒一和过滤筒二上的一体结构的纱网，且纱网分别与过滤筒一外壁、过滤筒二外壁、过滤网底面和过滤板底面贴合。
可以利用纱网过滤，拆卸纱网清理更加方便。
在上述的一种水处理池悬浮过滤装置中，所述过滤筒一顶端还可拆卸的固定有封盖。
设置封盖起到封闭过滤筒一顶部作用。
在上述的一种水处理池悬浮过滤装置中，所述的过滤板顶面还固定有配重块。
配重块起到稳定本装置的作用。
与现有技术相比，本实用新型具有如下优点：
将本装置直接置于水处理池内，由于过滤筒二上套有充气圈，因此过滤网会靠近水面，因此污水经过过滤筒二过滤进入过滤筒二内，并利用排水管的排水口排出，因此能起到初级过滤作用，同时由于污物会阻挡在过滤筒一和过滤筒二外侧，清理时只需要拿起本装置，因此清理表面污物也十分方便。
