申请日2015.11.18
公开(公告)日2016.05.25
IPC分类号B01D21/24
摘要
本实用新型公开了一种池底污泥清除装置，它主要包括有横梁、提升驱动电机、提升转轴、提拉绳、行走驱动电机、支架、大架和刮泥铲，所述横梁的两端底部分别安装有行走轮，行走驱动电机固定安装在横梁上并与行走轮传动连接，所述提升转轴活动安装在横梁上，提升驱动电机固定在横梁上并与提升转轴传动连接，所述大架的上端通过支架活动安装在横梁上，刮泥铲固定安装在大架的下端，所述提拉绳的一端绕置在提升转轴上，另一端固定在大架上，本实用新型优点是：结构简单，设计合理，污泥清除速度快，整个污泥清除过程无需人工参与，省工省时，有效保证了污水处理的正常顺利进行。
权利要求书

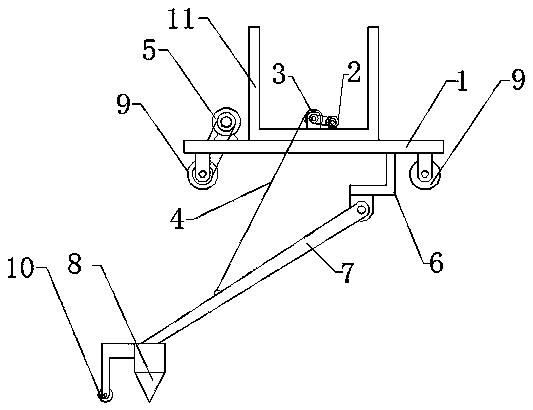

1.池底污泥清除装置，其特征在于：它主要包括有横梁、提升驱动电机、提升转轴、提拉绳、行走驱动电机、支架、大架和刮泥铲，所述横梁的两端底部分别安装有行走轮，行走驱动电机固定安装在横梁上并与行走轮传动连接，所述提升转轴活动安装在横梁上，提升驱动电机固定在横梁上并与提升转轴传动连接，所述大架的上端通过支架活动安装在横梁上，刮泥铲固定安装在大架的下端，所述提拉绳的一端绕置在提升转轴上，另一端固定在大架上。
2.根据权利要求1所述的池底污泥清除装置，其特征在于：所述大架的下端还安装有支撑滚轮，该支撑滚轮与刮泥铲位于同一高度位置。
3.根据权利要求1所述的池底污泥清除装置，其特征在于：所述刮泥铲的横截面呈V型。
4.根据权利要求1所述的池底污泥清除装置，其特征在于：所述横梁上还安装有护栏架。
说明书
池底污泥清除装置
技术领域
本实用新型涉及污水处理的技术领域，更具体地说是涉及污水处理中污泥清除装置的技术领域。
背景技术
精制棉在生产过程中，需要对浸碱并蒸煮后的物料进行碾压和漂洗，在此碾压和漂洗的同时就会产生大量的工业碱性污水，这些污水必须经过科学处理后才能回用和排放。在污水处理的过程中，最终需要将污泥沉集于专用的污水沉淀池内。目前传统的污泥清除方法是通过人工清除污泥，但这种清除方法不仅工作劳动强度大，工作效率低，而且工作环境十分恶劣，同时还会严重影响到污水处理的正常进行。
实用新型内容
本实用新型的目的是为了解决现阶段池底污泥清除装置的弊端，而提出的一种结构简单，设计合理，污泥清除速度快，无需人工参与，省工省时，还能保证污水处理正常进行的池底污泥清除装置。
为了实现上述目的，本实用新型采用了如下技术方案：
池底污泥清除装置，它主要包括有横梁、提升驱动电机、提升转轴、提拉绳、行走驱动电机、支架、大架和刮泥铲，所述横梁的两端底部分别安装有行走轮，行走驱动电机固定安装在横梁上并与行走轮传动连接，所述提升转轴活动安装在横梁上，提升驱动电机固定在横梁上并与提升转轴传动连接，所述大架的上端通过支架活动安装在横梁上，刮泥铲固定安装在大架的下端，所述提拉绳的一端绕置在提升转轴上，另一端固定在大架上。
所述大架的下端还安装有支撑滚轮，该支撑滚轮与刮泥铲位于同一高度位置。
所述刮泥铲的横截面呈V型。。
所述横梁上还安装有护栏架。
本实用新型采用上述技术解决方案所能达到的有益效果是：
1、结构简单，设计合理;
2、污泥清除速度快，通过提升驱动电机控制刮泥铲的高度，通过行走驱动电机推动污泥，将池底的污泥推至池底的一端后采用污泥泵输送排除，整个污泥清除过程无需人工参与，省工省时，有效保证了污水处理的正常顺利进行。
