申请日2015.11.18
公开(公告)日2016.05.25
IPC分类号C02F1/24
摘要
本实用新型公开了一种污水处理污物气浮装置，所述池体内通过隔板从左至右依次分别隔设有进水腔、混合腔、气浮腔、排污腔和排水腔，所述进水管与池体的进水腔相连通，该进水腔与混合腔通过隔板底部开设的水孔相连通，所述加气管和加药管的一端分别位于混合腔的底部，所述气浮腔的左右两侧的隔板高度均低于池体口部，该气浮腔的底部开设有排污孔，所述排污腔的底部和气浮腔底部的排污孔分别通过排污管与排污泵相连通，本实用新型优点是：污水处理的也更加彻底，刮泥装置部分刮泥输送链和刮泥板全部采用塑料制作，同时减小刮泥行程，大大提高刮泥装置的使用寿命，减小其故障率，且易于维护和检修。
权利要求书
1.污水处理污物气浮装置，其特征在于：包括有池体、加气管、加药管、刮泥板、刮泥输送链、刮泥驱动电机、输水管、排水管、进水管和排污泵，所述池体内通过隔板从左至右依次分别隔设有进水腔、混合腔、气浮腔、排污腔和排水腔，所述进水管与池体的进水腔相连通，该进水腔与混合腔通过隔板底部开设的水孔相连通，所述加气管和加药管的一端分别位于混合腔的底部，所述气浮腔的左右两侧的隔板高度均低于池体口部，该气浮腔的底部开设有排污孔，所述排污腔的底部和气浮腔底部的排污孔分别通过排污管与排污泵相连通，所述输水管的一端呈封闭状，另一端与排水腔相连通，位于气浮腔内的输水管部分上开设有进水孔，所述排水管与排水腔相连通，所述刮泥输送链通过辊轮安装在池体的气浮腔上方，刮泥板固定安装在刮泥输送链上，所述刮泥驱动电机固定在池体上并与刮泥输送链的辊轮传动连接，所述刮泥输送链采用塑料制作而成，所述位于混合腔底部的加药管一端安装有旋转喷淋头。
2.根据权利要求1所述的污水处理污物气浮装置，其特征在于：所述池体的底部呈V型。
说明书
污水处理污物气浮装置
技术领域
本实用新型涉及污水处理装置的技术领域，更具体地说是涉及精制棉污水处理装置的技术领域。
背景技术
生产精制棉所需要的原材料为棉短绒，其主要化学成分是纤维素、木质素和半纤维素，其无毒、无味、易吸水，是制造醚类纤维素、硝化纤维素和醋酸纤维素的主要原材料，被广泛用于食品、医药、日化、塑料、电子、造纸、冶金、航空航天等众多领域。在精制棉的碾压和漂洗生产时,会产生大量呈碱性的工业污水，这些污水必须经过严格处理达标后才能够进行排放和回用，采用气浮的方式利用气浮装置将污水中的部分杂质,在化学药剂的作用下上浮到水面后清除,是污水处理的常用方法和设备之一,但是现在的气浮装置在使用过程中存在如下不足之处,一是处理效率较低,加入的药剂没能与污水进行充分混合,部分杂质没有得到有效上浮并清除;二是在对上浮的污物进行清除时，所使用到的刮污结构设计不够合理，故障率较高，常影响到治污的正常进行。
实用新型内容
本实用新型的目的就是为了解决现有技术之不足而提供一种在污水处理过程中，气浮时处理效率得到提高，药剂得到充分混合，污物气浮的更加彻底，且刮污机构故障率低，易于维护和检修的污水处理污物气浮装置。
为了实现上述目的，本实用新型采用了如下技术方案：

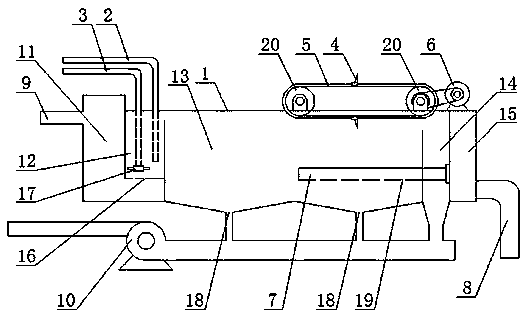

污水处理污物气浮装置，包括有池体、加气管、加药管、刮泥板、刮泥输送链、刮泥驱动电机、输水管、排水管、进水管和排污泵，所述池体内通过隔板从左至右依次分别隔设有进水腔、混合腔、气浮腔、排污腔和排水腔，所述进水管与池体的进水腔相连通，该进水腔与混合腔通过隔板底部开设的水孔相连通，所述加气管和加药管的一端分别位于混合腔的底部，所述气浮腔的左右两侧的隔板高度均低于池体口部，该气浮腔的底部开设有排污孔，所述排污腔的底部和气浮腔底部的排污孔分别通过排污管与排污泵相连通，所述输水管的一端呈封闭状，另一端与排水腔相连通，位于气浮腔内的输水管部分上开设有进水孔，所述排水管与排水腔相连通，所述刮泥输送链通过辊轮安装在池体的气浮腔上方，刮泥板固定安装在刮泥输送链上，所述刮泥驱动电机固定在池体上并与刮泥输送链的辊轮传动连接，所述刮泥输送链采用塑料制作而成，所述位于混合腔底部的加药管一端安装有旋转喷淋头。
所述池体的底部呈V型。
本实用新型采用上述技术解决方案所能达到的有益效果是：
1、通过在加药管的端部加装旋转喷淋头，使得进入混合腔内的药剂能和污水进行充分混合，充分与污水中的杂质反应后上浮，气浮效率得到了大大提高，污水处理的也更加彻底;
2、刮泥装置部分刮泥输送链和刮泥板全部采用塑料制作，同时减小刮泥行程，大大提高刮泥装置的使用寿命，减小其故障率，且易于维护和检修。
