申请日2015.12.09
公开(公告)日2016.04.27
IPC分类号B01D53/85
摘要

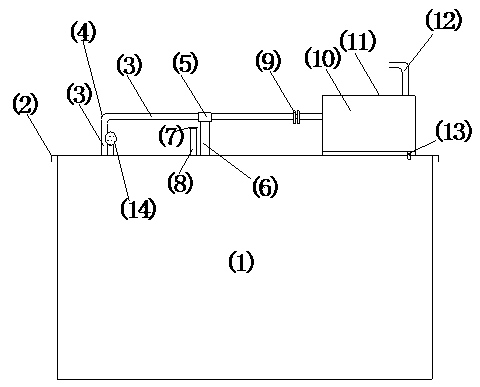

本发明一种一体化污水处理设备除臭装置，设置于一体化污水处理设备顶盖上的废气输送管，所述废气输送管一端与顶盖导通，另一端与除臭装置箱体连接导通，所述废气输送管上设置有进风口，所述除臭装置箱体内设置有“U”型的散气管，所述散气管表面设置有若干个通孔，所述除臭装置箱体内还设置有生物填料，所述除臭装置箱体上部设置有废气排放管，所述除臭装置箱体一侧设置有废水溢流管。本发明提出的一体化污水处理设备的除臭装置，可有效减轻污水处理装置的臭气，改善污水处理装置的大气环境;同时，除臭装置体积小，结构简单，不占用空间，不耗电;且除臭装置价格低廉，安装使用简单。
摘要附图
权利要求书
1.一种一体化污水处理设备除臭装置，其特征在于，设置于一体化污水处理设备顶盖上的废气输送管，所述废气输送管一端与顶盖导通，另一端与除臭装置箱体连接导通，所述废气输送管上设置有进风口，所述除臭装置箱体内设置有“U”型的散气管，所述散气管表面设置有若干个通孔，所述除臭装置箱体内还设置有生物填料，所述除臭装置箱体上部设置有废气排放管，所述除臭装置箱体一侧设置有废水溢流管。
2.根据权利要求1所述的一体化污水处理设备除臭装置，其特征在于，所述废气输送管包括第一废气输送管及位于第一废气输送管中部的废气支撑管，所述第一废气输送管与中部废气支撑管一端导通，所述中部废气支撑管另一端连接顶盖导通。
3.根据权利要求1所述的一体化污水处理设备除臭装置，其特征在于，所述一体化污水处理设备顶盖上还设置有废气管，所述废气管上设置有安全发阀，当一体化污水处理设备内气体压力超出设计压力时，所述安全阀自动开启。
4.根据权利要求1所述的一体化污水处理设备的除臭装置，其特征在于，所述一体化污水处理设备顶盖上还设置有压力表，所述压力表与一体化污水处理设备内腔导通。
5.根据权利要求1所述的一体化污水处理设备除臭装置，其特征在于，所述废气输送管与除臭装置箱体的废气输入端通过法兰连接。
6.根据权利要求1所述的一体化污水处理设备除臭装置，其特征在于，所述生物填料为辩带式生物填料。
说明书
一体化污水处理设备除臭装置
技术领域
本发明涉及污水处理领域，特别涉及一体化污水处理设备除臭装置。
背景技术
目前市场上普遍采用的一体化地埋式污水处理设备大多采用水解酸化-生物接触氧化-沉淀工艺，设备为箱体结构，中间由隔板分成三格，第一格为填充有填料的水解酸化池，该池的作用是将污水中难生物降解的大分子有机物水解为易降解的小分子有机物，利于后续生物处理的进行，第二格为生物接触氧化池，池内填充填料，由鼓风机向池内曝气，经过曝气的污水流经填料层使填料表面长满生物膜，污水和生物膜接触的过程中有机物被微生物降解去除，第三格为沉淀池，生物接触氧化池的出水中含有脱落的生物膜和少量悬浮物，在沉淀池中，脱落的生物膜和悬浮物沉淀在池底，通过排泥排出，清水通过溢流堰流出，污水得到净化。该设备工艺成熟、投资较小、用途广泛，深受用户的欢迎。最近几年，随着国家对环保要求的提高，要求污水处理站处理出水达标排放的同时，其周围的臭气浓度也应达到规定的要求，一体化设备采用传统二级生物处理方法，处理过程中会散发臭气，影响周围环境。
发明内容
为了解决现有技术的缺陷与不足，本发明实施例提供了一体化污水处理设备除臭装置，该设备可以很好的去除污水处理过程中散发的臭气，造价低廉，管理维护简单方便。
所述技术方案如下：本发明提出一种一体化污水处理设备除臭装置，其特征在于，设置于一体化污水处理设备顶盖上的废气输送管，所述废气输送管一端与顶盖导通，另一端与除臭装置箱体连接导通，所述废气输送管上设置有进风口，所述除臭装置箱体内设置有“U”型的散气管，所述散气管表面设置有若干个通孔，所述除臭装置箱体内还设置有生物填料，所述除臭装置箱体上部设置有废气排放管，所述除臭装置箱体一侧设置有废水溢流管。
作为上述技术方案的优先，所述废气输送管包括第一废气输送管及位于第一废气输送管中部的废气支撑管，所述第一废气输送管与中部废气支撑管一端导通，所述中部废气支撑管另一端连接顶盖。
作为上述技术方案的优先，所述一体化污水处理设备顶盖上还设置有废气管，所述废气管上设置有安全发阀，当一体化污水处理设备内气体压力超出设计压力时，所述安全阀自动开启。
作为上述技术方案的优先，所述一体化污水处理设备顶盖上还设置有压力表，所述压力表与一体化污水处理设备内腔导通。
作为上述技术方案的优先，所述废气输送管与除臭装置箱体的废气输入端通过法兰连接。
作为上述技术方案的优先，所述生物填料为辩带式生物填料。
本发明提出的一体化污水处理设备除臭装置，可有效减轻污水处理装置的臭气，改善污水处理装置的大气环境;同时，除臭装置体积小，结构简单，不占用空间，不耗电;且除臭装置价格低廉，安装使用简单。
