申请日2015.12.09
公开(公告)日2016.04.20
IPC分类号E03F5/10
摘要
本实用新型提供了一种超高强度水处理池集水槽固定结构，属于水处理装置领域。它解决了水处理池内集水槽连接强度低的问题。本超高强度水处理池集水槽固定结构包括水处理池和集水槽，水处理池具有池壁，集水槽长度方向两侧分别设有左出水堰板和右出水堰板，宽度方向两侧设有挡板，底部设有底板，池壁为浇筑形成墙体结构，池壁内浇筑固定有工字钢，工字钢包括腹板和与腹板连接的翼板一和翼板二，池壁上设有方形固定槽，工字钢竖直设置，工字钢的部分腹板贴合固定槽槽底，部分翼板一和翼板二贴合固定槽左右两侧槽壁，集水槽插在固定槽内，挡板与腹板固定，左出水堰板和右出水堰板分别与翼板一和翼板二固定。本结构使集水槽与池壁牢固固定，强度更高。

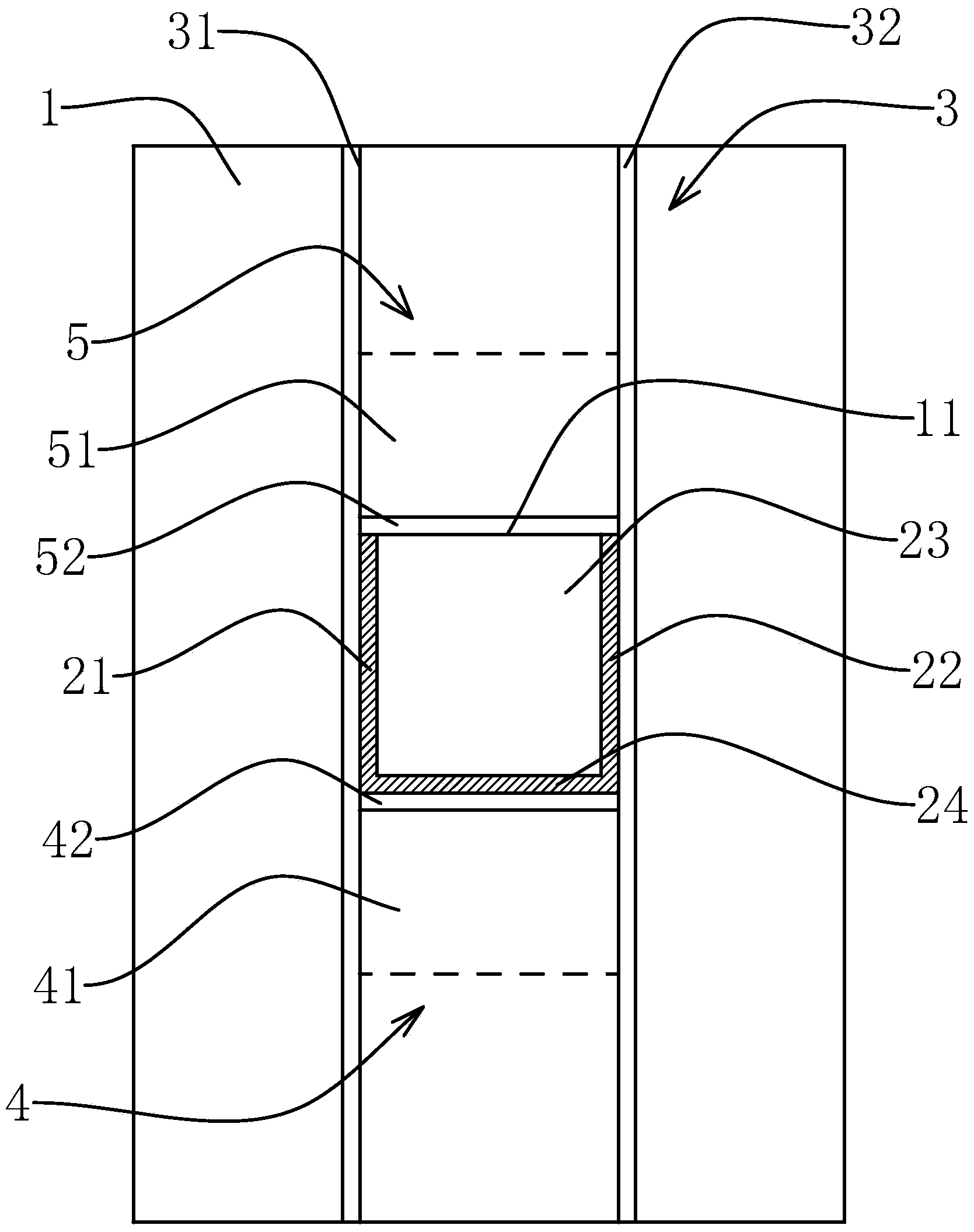

摘要附图
权利要求书
1.一种超高强度水处理池集水槽固定结构，包括水处理池和设在水处理池内的集水槽(2)，所述的水处理池具有池壁(1)，集水槽(2)长度方向两侧分别设有左出水堰板(21)和右出水堰板(22)，宽度方向两侧设有挡板(23)，集水槽(2)底部设有底板(24)，其特征在于：所述的池壁(1)为浇筑形成墙体结构，且池壁(1)内浇筑固定有工字钢(3)，所述的工字钢(3)包括腹板(33)和与腹板(33)连接的翼板一(31)和翼板二(32)，所述的池壁(1)上设有方形固定槽(11)，工字钢(3)竖直设置，且工字钢(3)的部分腹板(33)贴合固定槽(11)槽底，部分翼板一(31)和部分翼板二(32)贴合固定槽(11)的左右两侧槽壁，所述的集水槽(2)插在固定槽(11)内，且挡板(23)与腹板(33)固定，左出水堰板(21)和右出水堰板(22)分别与翼板一(31)和翼板二(32)固定。
2.根据权利要求1所述的一种超高强度水处理池集水槽固定结构，其特征在于：还包括角钢一(4)，所述的角钢一(4)具有相互垂直的侧板一(41)和侧板二(42)，且侧板一(41)与腹板(33)贴合固定，并浇筑在池壁(1)内，侧板二(42)位于固定槽(11)下侧槽壁上，并与插在固定槽(11)内的集水槽(2)的底板(24)贴合固定。
3.根据权利要求2所述的一种超高强度水处理池集水槽固定结构，其特征在于：还包括角钢二(5)，角钢二(5)具有相互垂直的侧板三(51)和侧板四(52)，且侧板三(51)与腹板(33)贴合固定，并浇筑在池壁(1)内，侧板四(52)位于固定槽(11)上侧槽壁上，并与侧板二(42)平行。
4.根据权利要求3所述的一种超高强度水处理池集水槽固定结构，其特征在于：所述的集水槽(2)分别与工字钢(3)和角钢一(4)通过螺钉固定，所述的工字钢(3)分别与角钢一(4)和角钢二(5)通过螺栓固定，并焊接加固。
说明书
一种超高强度水处理池集水槽固定结构
技术领域
本实用新型属于水处理技术领域，涉及一种超高强度水处理池集水槽固定结构。
背景技术
水处理池是用于对污水进行处理的装置，现有的水处理池内一般会设置集水槽用于收集溢面清水，但集水槽一般与池壁通过单独的连接件固定，使得固定强度偏低，因此有必要进行改进。
发明内容
本实用新型的目的是针对现有技术中存在的上述问题，提供了一种连接方便，且连接强度更高的超高强度水处理池集水槽固定结构。
本实用新型的目的可通过下列技术方案来实现：一种超高强度水处理池集水槽固定结构，包括水处理池和设在水处理池内的集水槽，所述的水处理池具有池壁，集水槽长度方向两侧分别设有左出水堰板和右出水堰板，宽度方向两侧设有挡板，集水槽底部设有底板，其特征在于：所述的池壁为浇筑形成墙体结构，且池壁内浇筑固定有工字钢，所述的工字钢包括腹板和与腹板连接的翼板一和翼板二，所述的池壁上设有方形固定槽，工字钢竖直设置，且工字钢的部分腹板贴合固定槽槽底，部分翼板一和部分翼板二贴合固定槽的左右两侧槽壁，所述的集水槽插在固定槽内，且挡板与腹板固定，左出水堰板和右出水堰板分别与翼板一和翼板二固定。
将工字钢与池壁一体浇筑，并在池壁上开设固定槽，由于部 分腹板贴合固定槽槽底，部分翼板一和部分翼板二贴合固定槽的左右两侧槽壁，因此将集水槽插在固定槽内，并使挡板与腹板固定，左出水堰板和右出水堰板分别与翼板一和翼板二固定，使得集水槽能与池壁牢固固定，因此连接强度更高。
在上述的一种超高强度水处理池集水槽固定结构中，还包括角钢一，所述的角钢一具有相互垂直的侧板一和侧板二，且侧板一与腹板贴合固定，并浇筑在池壁内，侧板二位于固定槽下侧槽壁上，并与插在固定槽内的集水槽的底板贴合固定。
因此角钢一的侧板二具有支撑集水槽作用。
在上述的一种超高强度水处理池集水槽固定结构中，还包括角钢二，角钢二具有相互垂直的侧板三和侧板四，且侧板三与腹板贴合固定，并浇筑在池壁内，侧板四位于固定槽上侧槽壁上，并与侧板二平行。
因此角钢二的侧板四具有防护作用，使固定槽结构更稳定。
在上述的一种超高强度水处理池集水槽固定结构中，所述的集水槽分别与工字钢和角钢一通过螺钉固定，所述的工字钢分别与角钢一和角钢二通过螺栓固定，并焊接加固。
与现有技术相比，本实用新型具有如下优点：
将工字钢与池壁一体浇筑，并在池壁上开设固定槽，由于部分腹板贴合固定槽槽底，部分翼板一和部分翼板二贴合固定槽的左右两侧槽壁，因此将集水槽插在固定槽内，并使挡板与腹板固定，左出水堰板和右出水堰板分别与翼板一和翼板二固定，使得集水槽能与池壁牢固固定，因此连接强度更高。
