申请日2015.12.09
公开(公告)日2016.04.27
IPC分类号B01D21/02; B01D21/24
摘要
本实用新型属于化工工艺技术领域，特别涉及一种污水沉淀池清理污泥装置，包括斜板沉淀池，斜板沉淀池下部向内倾斜，斜板沉淀池内部分别设置排泥管和曝气管网，排泥管倾斜设置，一端位于斜板沉淀池内底部，另一端置于斜板沉淀池外部，曝气管网一端置于斜板沉淀池内，另一端位于斜板沉淀池外部，且连接压缩气源。本实用新型的曝气装置使用后，不再需要人工定期清理污泥，既省时又省力，排泥不再影响正常污水处理，而且保证了从斜板沉淀池溢流污水的水质;可以提高工作效率，降低人工劳动强度，从而降低生产成本。

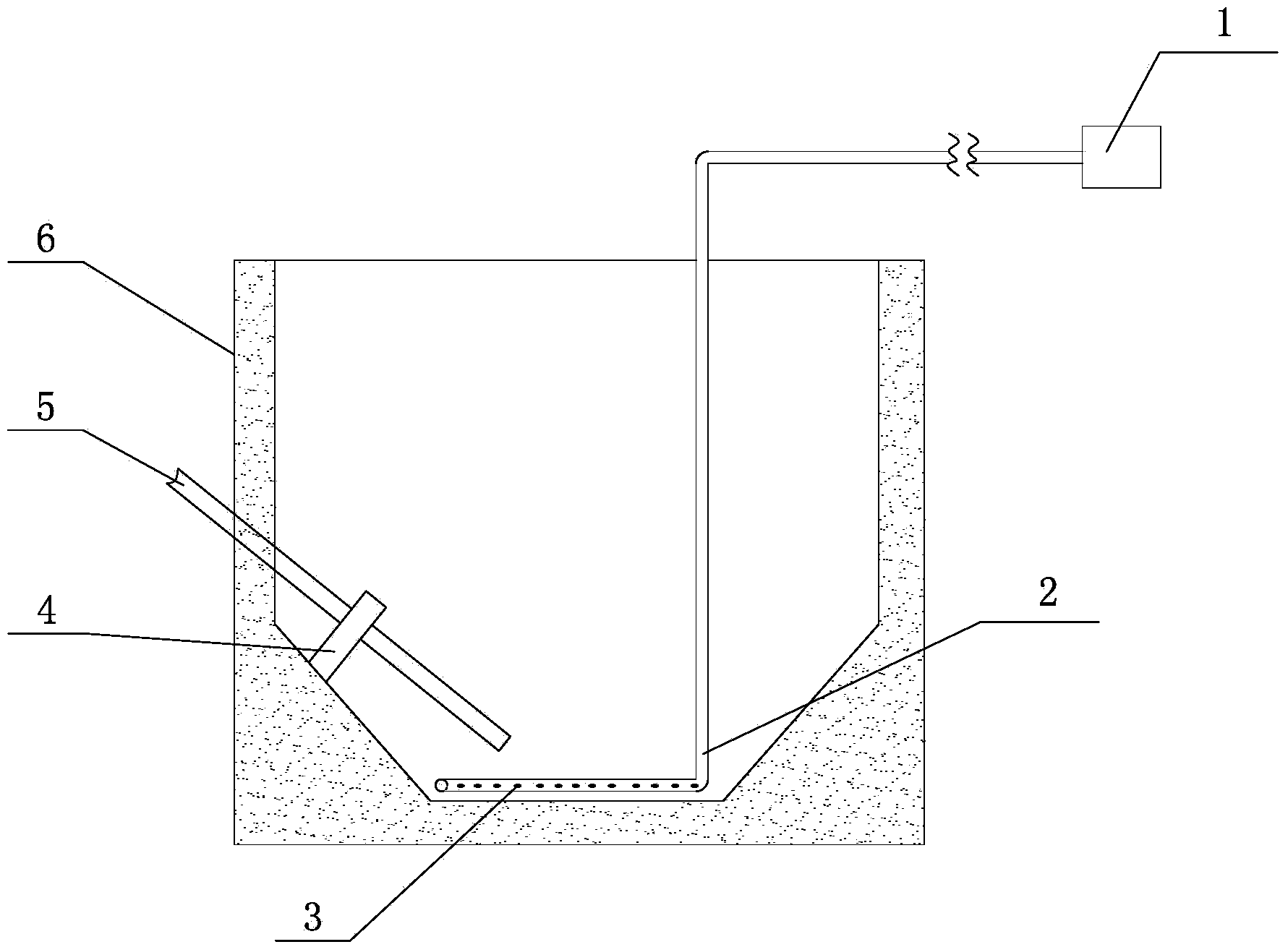

摘要附图
权利要求书
1.一种污水沉淀池清理污泥装置，其特征在于：包括斜板沉淀池(6)，斜板沉淀池(6)下部向内倾斜，斜板沉淀池(6)内部分别设置排泥管(5)和曝气管网(2)，排泥管(5)倾斜设置，一端位于斜板沉淀池(6)内底部，另一端置于斜板沉淀池(6)外部，曝气管网(2)一端置于斜板沉淀池(6)内，另一端位于斜板沉淀池(6)外部，且曝气管网(2)连接压缩气源(1)。
2.根据权利要求1所述的污水沉淀池清理污泥装置，其特征在于：曝气管网(2)包括位于斜板沉淀池(6)内底部水平放置的水平管及与水平管连接的竖直管。
3.根据权利要求1所述的污水沉淀池清理污泥装置，其特征在于：排泥管(5)底部设置为斜锥形。
4.根据权利要求1所述的污水沉淀池清理污泥装置，其特征在于：排泥管(5)设置为多个，并且分别通过支架(4)固定在斜板沉淀池(6)内。
5.根据权利要求1所述的污水沉淀池清理污泥装置，其特征在于：曝气管网(2)底部分布有通气孔(3)。
说明书
污水沉淀池清理污泥装置
技术领域
本实用新型涉及一种污水沉淀池清理污泥装置，属于化工工艺技术领域。
背景技术
在污水处理过程中产生大量污泥，污泥在斜板沉淀池中沉淀，污水则从沉淀池上部溢流，从而实现固液分离。为保证溢流的污水浊度达标，需要经常排泥。排泥靠污泥自流，部分污泥不能自流排出，污泥积累多了，会影响污水浊度，需要人工定期进行清理。清理污泥费时费力，经常会影响正常的污水处理。
实用新型内容
本实用新型要解决的技术问题是：提供一种结构简单合理，方便排泥，可提高工作效率的污水沉淀池清理污泥装置。
本实用新型所述的污水沉淀池清理污泥装置，包括斜板沉淀池，斜板沉淀池下部向内倾斜，斜板沉淀池内部分别设置排泥管和曝气管网，排泥管倾斜设置，一端位于斜板沉淀池内底部，另一端置于斜板沉淀池外部，曝气管网一端置于斜板沉淀池内，另一端位于斜板沉淀池外部，且连接压缩气源。
斜板沉淀池下部向内倾斜便于污泥集中，压缩气经曝气管网进入斜板沉淀池内，污泥在压缩气的作用下混合，每次排泥前先开曝气一段时间，然后进行排泥，污泥一次性排净。通过曝气的方式使污泥排出，可节省人力、物力，提高工作效率及提高清理质量，解决了污泥难以清理的问题。
所述的曝气管网包括位于斜板沉淀池内底部水平放置的水平管及与水平管连接的竖直管。适应斜板沉淀池的形状，对池底污泥起到搅拌作用。
所述的排泥管底部设置为斜锥形。有助于污泥的排出，便于吸收污泥，也不容易堵塞，便于污泥的清理。
所述的排泥管设置为多个，并且分别通过支架固定在斜板沉淀池内。可在污泥量较大时，多个排泥管同时使用，各排泥管上可分别设置阀门，分别控制，容易操作，便于实现，根据具体情况进行使用。
所述的曝气管网底部分布有通气孔。提高曝气量，加快污泥排出速度，使污泥排出干净，清理更加彻底。
本实用新型的有益效果是：
曝气装置使用后，不再需要人工定期清理污泥，既省时又省力，排泥不再影响正常污水 处理，而且保证了从斜板沉淀池溢流污水的水质;可以提高工作效率，降低人工劳动强度，从而降低生产成本。
