申请日2015.11.18
公开(公告)日2016.05.25
IPC分类号C02F1/66
摘要

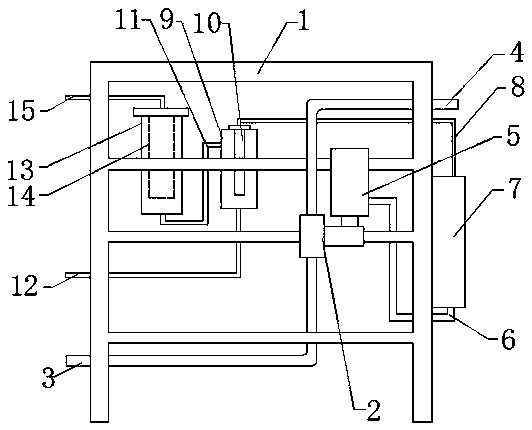

本实新型公开了一种污水处理用加酸装置，包括机架以及固定安装于机架上的隔膜泵、电机、控制箱、PH值检测筒和过滤筒，所述隔膜泵上分别连接有一号酸管和二号酸管，电机与隔膜泵驱动连接，所述电机通过一号数据线与控制箱电连接，所述过滤筒内安装有过滤网，该过滤筒的上侧与一号污水管相连通，该过滤筒的底部通过二号污水管与PH值检测筒相连通，所述PH值检测筒内插置有PH值探头，该PH值探头通过二号数据线与控制箱电连接，所述PH值检测筒的底部连通有三号污水管，本实用新型优点是：结构设计简单合理，整体操作十分简单，自动化程度高，即不浪费酸性药液，又利于后续污水处理。
权利要求书
1.污水处理用加酸装置，其特征在于：包括机架以及固定安装于机架上的隔膜泵、电机、控制箱、PH值检测筒和过滤筒，所述隔膜泵上分别连接有一号酸管和二号酸管，电机与隔膜泵驱动连接，所述电机通过一号数据线与控制箱电连接，所述过滤筒内安装有过滤网，该过滤筒的上侧与一号污水管相连通，该过滤筒的底部通过二号污水管与PH值检测筒相连通，所述PH值检测筒内插置有PH值探头，该PH值探头通过二号数据线与控制箱电连接，所述PH值检测筒的底部连通有三号污水管。
2.根据权利要求1所述的污水处理用加酸装置，其特征在于：所述一号酸管、二号酸管、一号污水管、二号污水管和三号污水管均由耐腐蚀材料制成。
说明书
污水处理用加酸装置
技术领域
本实用新型涉及污水处理装置的技术领域，更具体地说是涉及污水处理用加酸装置的技术领域。
背景技术
在精制棉的碾压和漂洗生产过程中，通常会有大量带有碱性的污水排出，这些污水通常需要通过加入酸性物质如盐酸，将污水先处理呈酸性，以利于后续对污水的进一步净化处理。目前的加酸装置是通过操作人员的经验加入酸性药液，而且装置本身没有相应的检测PH值装置，所以往往造成酸性药液加入过少，使污水任然呈较大的碱性，不利于后续对污水的进一步净化处理，或酸性药液加入过多，污水呈过酸性，这样不仅造成了酸性物质的浪费，而且给后续的污水处理也会造成了一定的麻烦。鉴于此，有必要对传统的加酸装置进行改进，以此来解决目前存在的问题。
实用新型内容
本实用新型的目的是为了解决现阶段污水处理用加酸装置的弊端，而提出的一种加酸量精确可控，可通过对污水的实时监测，来实时改变加入酸性药液的剂量，即不浪费酸性药液，又利于后续污水处理的污水处理用加酸装置。
为了实现上述目的，本实用新型采用了如下技术方案：
污水处理用加酸装置，包括机架以及固定安装于机架上的隔膜泵、电机、控制箱、PH值检测筒和过滤筒，所述隔膜泵上分别连接有一号酸管和二号酸管，电机与隔膜泵驱动连接，所述电机通过一号数据线与控制箱电连接，所述过滤筒内安装有过滤网，该过滤筒的上侧与一号污水管相连通，该过滤筒的底部通过二号污水管与PH值检测筒相连通，所述PH值检测筒内插置有PH值探头，该PH值探头通过二号数据线与控制箱电连接，所述PH值检测筒的底部连通有三号污水管。
所述一号酸管、二号酸管、一号污水管、二号污水管和三号污水管均由耐腐蚀材料制成。
本实用新型采用上述技术解决方案所能达到的有益效果是：结构设计简单合理，在使用时，将一号酸管与酸罐相连通，将二号酸管与污水输送管相连通，将一号污水管连通在污水输送管上，并位于二号酸管的下游，将三号污水管与污水池相连通，在对碱性污水加酸的同时，实时检测污水的PH值，并将检测的数据传递给控制箱，通过控制箱控制电机及隔膜泵加大或减小酸性药液的注入，整体操作十分简单，自动化程度高，即不浪费酸性药液，又利于后续污水处理。
