申请日2015.11.18
公开(公告)日2016.06.15
IPC分类号C02F9/04
摘要
本实用新型涉及一种一体化污水处理设备，包括底座、加药装置、设置于底座上的反应箱、以及装于反应箱内的提升泵和电磁阀;所述反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，所述第二反应池分别与第一反应池、沉淀池相连通;所述沉淀池的上部设有一与清水出水口连通的溢流堰;所述第一反应池内装有第一搅拌器，所述第二反应池内装有第二搅拌器;所述加药装置包括加药桶、加药泵和计量装置，所述加药桶固定于底座上，解决现有的污水处理设备安装施工不方便、成本高、维护难等问题。
权利要求书
1.一种一体化污水处理设备，其特征在于，包括底座、加药装置、设置于底座上的反应箱、以及装于反应箱内的提升泵和电磁阀;所述反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，所述第二反应池分别与第一反应池、沉淀池相连通;所述沉淀池的上部设有一与清水出水口连通的溢流堰;所述第一反应池内装有第一搅拌器，所述第二反应池内装有第二搅拌器;所述加药装置包括加药桶、加药泵和计量装置，所述加药桶固定于底座上;加药泵的进水口通过进水管连接于加药桶内，所述加药泵的出水口通过加药管与第一反应池或第二反应池连通，所述计量装置与加药泵的出水口相连，所述沉淀池内设有泥水分离填料和pH值检测装置，所述反应箱设有一观察口。
2.根据权利要求1所述的一种一体化污水处理设备，其特征在于，还包括控制系统，所述控制系统包括控制器和触摸显示器，所述控制器的输出端分别与加药泵、第一搅拌器、第二搅拌器、提升泵和电磁阀电连接，所述触摸显示器分别与所述控制器和pH值检测装置电连接，所述控制器为PLC控制器。
3.根据权利要求1所述的一种一体化污水处理设备，其特征在于，所述沉淀池的侧壁底部还开设有排污口，排污口通过一水管与一排污泵的进水口连通。
4.根据权利要求1所述的一种一体化污水处理设备，其特征在于，所述加药装置还包括设置于加药桶内的液位传感器，所述液位传感器与控制器的输入端连接。
5.根据权利要求1-4任一所述的一种一体化污水处理设备，其特征在于，还包括观察走廊，所述观察走廊设置于反应箱的上半部的外侧壁，并且所述观察走廊通过一行梯与地面连接。
说明书
一种一体化污水处理设备
技术领域
本实用新型涉及污水处理技术领域，尤其是一种一体化污水处理设备。
背景技术
随着城市化和工业化的快速发展，越来越多的环境污染源被释放到环境中，而处理这些环境污染源的设备却发展缓慢，目前的工业污水处理设备一般是先将污水集中到污水处理厂进行集中处理，然后再统一排出，也有一些大型企业拥有自己的污水处理设备，但是由于建造污水处理设备的安装施工麻烦、占地面积大、维护不方便等问题，导致企业的污水排放标准难以持续达到标准。而且由于这类污水处理设备的成本较高，中小企业难以负担，而铤而走险选择偷排等途径，因此研发一种安装便捷，成本较低、维护方便适合中小企业的污水处理设备是非常必须的。
实用新型内容
鉴于目前的污水处理设备存在的上述不足，本实用新型提供一种一体化污水处理设备，解决现有的污水处理设备安装施工不方便、成本高、维护难的问题。
为达到上述目的，本实用新型的采用如下技术方案：

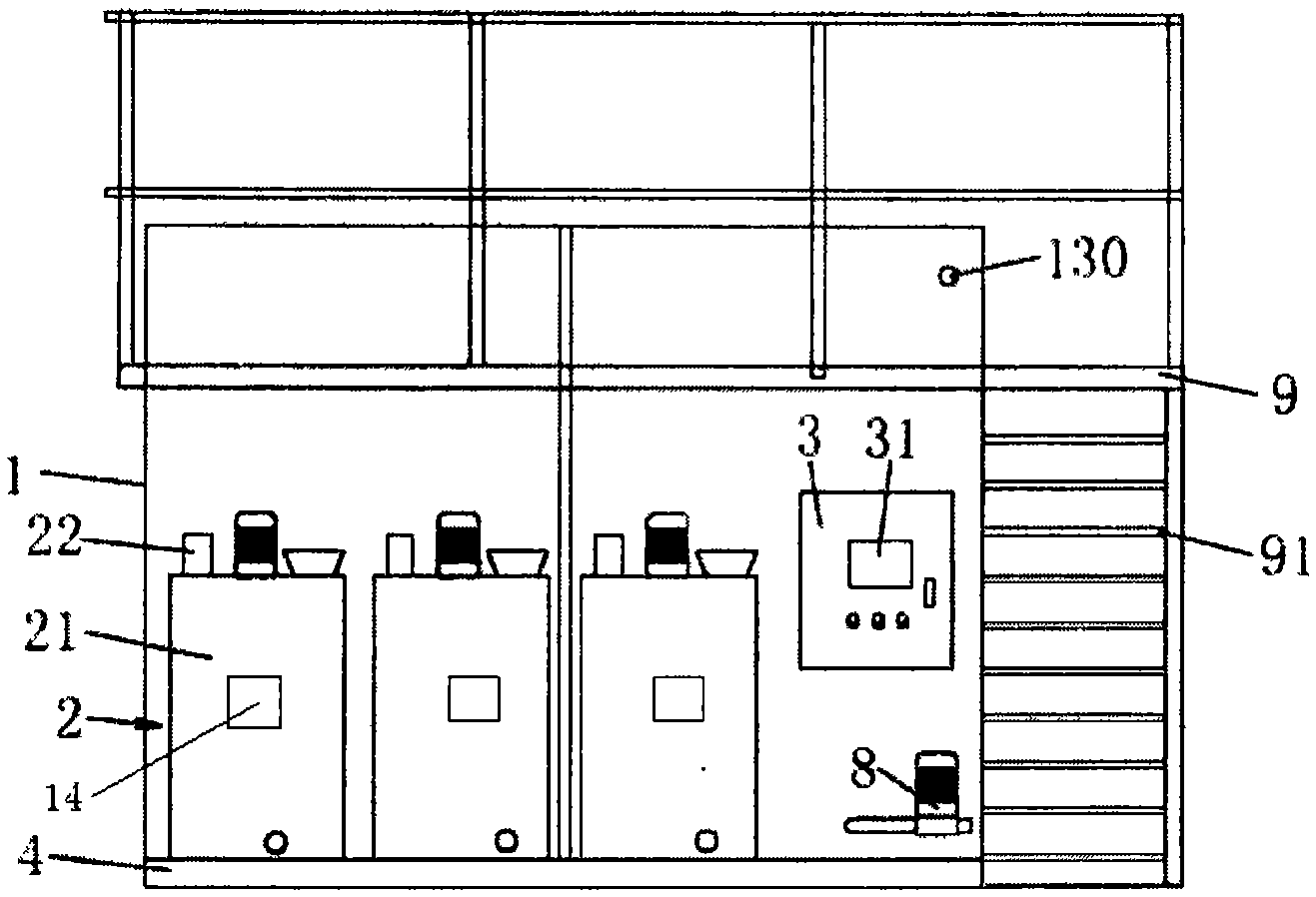

一种一体化污水处理设备，包括底座、加药装置、设置于底座上的反应箱、以及装于反应箱内的提升泵和电磁阀;所述反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，所述第二反应池分别与第一反应池、沉淀池相连通;所述沉淀池的上部设有一与清水出水口连通的溢流堰;所述第一反应池内装有第一搅拌器，所述第二反应池内装有第二搅拌器;所述加药装置包括加药桶、加药泵和计量装置，所述加药桶固定于底座上;加药泵的进水口通过进水管连接于加药桶内，所述加药泵的出水口通过加药管与第一反应池或第二反应池连通，所述计量装置与加药泵的出水口相连，所述沉淀池内设有泥水分离填料和pH值检测装置，所述反应箱设有一观察口。
作为本实用新型的优选技术方案，还包括控制系统，所述控制系统包括控制器和触摸显示器，所述控制器的输出端分别与加药泵、第一搅拌器、第二搅拌器、提升泵和电磁阀电连接，所述触摸显示器分别与所述控制器和pH值检测装置电连接，所述控制器为PLC控制器。
作为本实用新型的优选技术方案，所述沉淀池的侧壁底部还开设有排污口，排污口通过一水管与一排污泵的进水口连通。
作为本实用新型的优选技术方案，所述加药装置还包括设置于加药桶内的液位传感器，所述液位传感器与所述控制器的输入端连接。
作为本实用新型的优选技术方案，还包括观察走廊，所述观察走廊设置于反应箱的上半部的外侧壁，并且所述观察走廊通过一行梯与地面连接。
作为本实用新型的优选技术方案，所述沉淀池的底部为一棱台泥斗形状的斜板。
本实用新型涉及一种一体化污水处理设备，包括底座、加药装置、设置于底座上的反应箱、以及装于反应箱内的提升泵和电磁阀;所述反应箱内通过隔板分隔成第一反应池、第二反应池和沉淀池，所述第二反应池分别与第一反应池、沉淀池相连通;所述沉淀池的上部设有一与清水出水口连通的溢流堰;所述第一反应池内装有第一搅拌器，所述第二反应池内装有第二搅拌器;所述加药装置包括加药桶、加药泵和计量装置，所述加药桶固定于底座上，解决现有的污水处理设备安装施工不方便、成本高、维护难等问题。
