申请日2015.11.18
公开(公告)日2016.06.29
IPC分类号C02F1/00
摘要
本实用新型提供一种新结构污水处理加药器，包括壳体，所述的壳体内设置有若干搅拌叶片，所述的搅拌叶片为涡轮状，所述的搅拌叶片固定在转轴上，所述的转轴与设置在壳体下方的电机相连，所述的电机通过法兰与壳体进行连接，所述的搅拌叶片与壳体的接触处设置有限位块，所述的壳体上方设置有进水管和抽水管，所述的抽水管的右端连接有水泵，所述的水泵右端连接有出水管，所述的出水管的下方设置有污水池。本实用新型通过设置的涡轮状的搅拌叶片，使得药液的搅拌更加均匀，效果更好，并且通过将电机设置在壳体的下方，不仅节省了很大的空间，而且更有利于电机的保护。
权利要求书

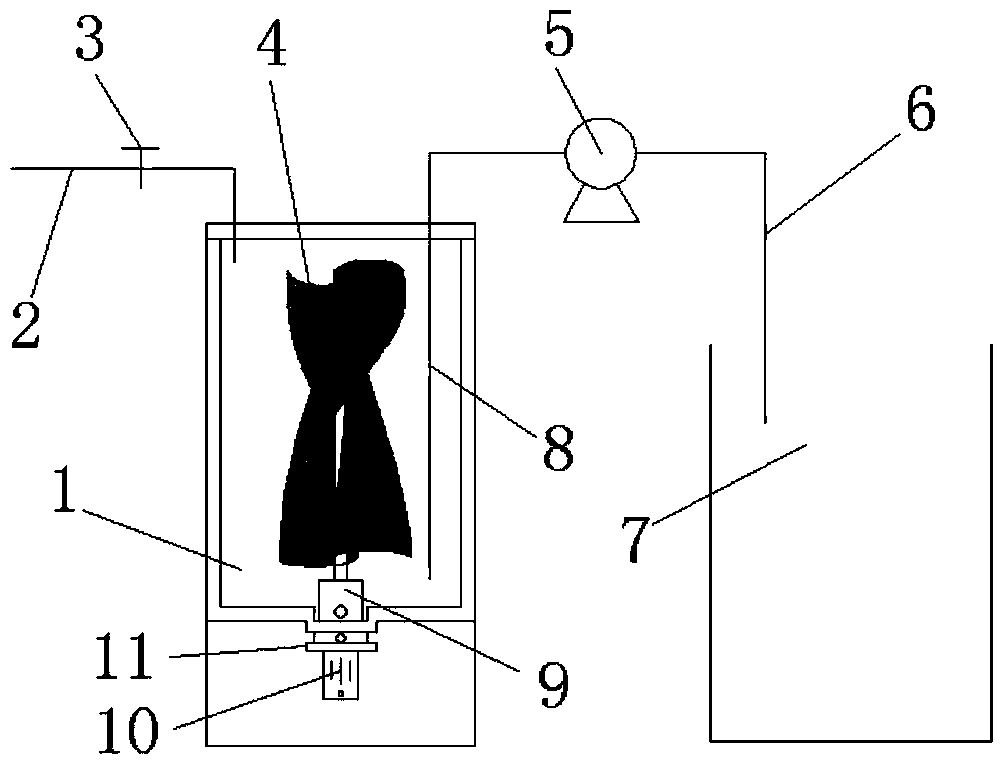

1.新结构污水处理加药器，其特征在于：包括壳体(1)，所述的壳体(1)内设置有若干搅拌叶片(4)，所述的搅拌叶片(4)为涡轮状，所述的搅拌叶片(4)固定在转轴上，所述的转轴与设置在壳体(1)下方的电机(10)相连，所述的电机(10)通过法兰(11)与壳体(1)进行连接，所述的搅拌叶片(4)与壳体(1)的接触处设置有限位块(9)，所述的壳体(1)上方设置有进水管(2)和抽水管(8)，所述的抽水管(8)的右端连接有水泵(5)，所述的水泵右端连接有出水管(6)，所述的出水管(6)的下方设置有污水池(7)。
2.根据权利要求1所述的新结构污水处理加药器，其特征在于：所述的搅拌叶片(4)的个数为2-3个。
3.根据权利要求1所述的新结构污水处理加药器，其特征在于：所述的进水管(2)上设置有阀门(3)。
4.根据权利要求1所述的新结构污水处理加药器，其特征在于：所述的抽水管(8)伸入到壳体(1)的底部。
5.根据权利要求1所述的新结构污水处理加药器，其特征在于：所述的限位块(9)固定在壳体(1)内的底部中间位置。
6.根据权利要求1所述的新结构污水处理加药器，其特征在于：所述的壳体(1)下方设置有保护电机(10)的底座。
说明书
新结构污水处理加药器
技术领域
本实用新型涉及一种污水处理装置，尤其涉及新结构污水处理加药器。
背景技术
随着国家对节能减排的要求越来越高，水处理加药设备的大量需求是一个必然的趋势。但是现有的污水处理加药装置的搅拌杆多为直杆，搅拌不均匀，效果比较差，而且现有的加药装置的电机多设置在壳体上端，不仅占地方，而且容易被污染，带来很大的不便。
发明内容
本实用新型的主要目的在于针对现有技术存在的问题，而提出一种节省空间的搅拌效果好的新结构污水处理加药器。
为了达到上述目的，本实用新型的技术方案如下：
本实用新型所涉及的新结构污水处理加药器包括壳体，所述的壳体内设置有若干搅拌叶片，所述的搅拌叶片为涡轮状，所述的搅拌叶片固定在转轴上，所述的转轴与设置在壳体下方的电机相连，所述的电机通过法兰与壳体进行连接，所述的搅拌叶片与壳体的接触处设置有限位块，所述的壳体上方设置有进水管和抽水管，所述的抽水管的右端连接有水泵，所述的水泵右端连接有出水管，所述的出水管的下方设置有污水池。
所述的搅拌叶片的个数为2-3个。
所述的进水管上设置有阀门。
所述的抽水管伸入到壳体的底部。
所述的限位块固定在壳体内的底部中间位置。
所述的壳体下方设置有保护电机的底座。
本实用新型的有益效果在于：本实用新型通过设置的涡轮状的搅拌叶片，使得药液的搅拌更加均匀，效果更好，并且通过将电机设置在壳体的下方，不仅节省了很大的空间，而且更有利于电机的保护。
