申请日2015.12.08
公开(公告)日2016.05.04
IPC分类号C02F9/04
摘要
本实用新型公开了一种马铃薯淀粉废水净化装置，包括净化池、第一絮凝室、第二絮凝室、搅拌桨和隔离板，所述第二絮凝室设置在所述净化池内外部，所述第一絮凝室安装在所述第二絮凝室内面，所述第一絮凝室底端穿过所述第二絮凝室底面与进水管连接，所述导流隔离板以进水管为圆心安装在所述第二絮凝室正下方，在所述第二絮凝室内、环绕所述第一絮凝室安装有若干搅拌桨。本实用新型实现了马铃薯淀粉废水连续处理，改善了传统絮凝法间歇式效果不佳的问题，提高了絮凝处理效果。

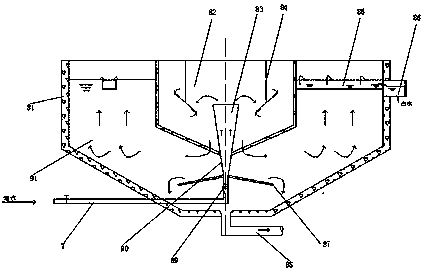

摘要附图
权利要求书
1.一种马铃薯淀粉废水净化装置，其特征在于，包括净化池、第一絮凝室、第二絮凝室和搅拌桨，
所述第二絮凝室设置在所述净化池内上部，所述第一絮凝室安装在所述第二絮凝室底面，所述第一絮凝室底端穿过所述第二絮凝室底面与进水管连接，在所述第二絮凝室内、环绕所述第一絮凝室安装有若干搅拌桨。
2.如权利要求1所述一种马铃薯淀粉废水净化装置，其特征在于，在所述净化池上部设置有多个溢流堰，各溢流堰的顶部边沿为锯齿状。
3.如权利要求2所述一种马铃薯淀粉废水净化装置，其特征在于，还包括集水槽，所述集水槽与各溢流堰连接。
4.如权利要求1所述一种马铃薯淀粉废水净化装置，其特征在于，还包括导流隔离板，所述导流隔离板位于所述第二絮凝室与净化池底面之间，其顶端安装在所述第二絮凝室下方，底端靠近所述净化池底面，在所述净化池底面中部设置有絮凝沉淀渣排放管。
说明书
一种马铃薯淀粉废水净化装置
技术领域
本实用新型涉及污水净化设备制造技术领域，尤其是一种马铃薯淀粉废水净化装置。
背景技术
目前，絮凝法处理废水主要的处理设备有絮凝池结合沉淀池的结构形式。该结构存在池体大，工程投资高，操作工序复杂，处理成本高，絮凝效果不理想，运行不稳定等问题。
实用新型内容
本实用新型针对现有技术的不足，提出一种马铃薯淀粉废水净化装置，改善了传统絮凝法间歇式效果不佳的问题，提高了絮凝处理效果。
为了实现上述实用新型目的，本实用新型提供以下技术方案：
一种马铃薯淀粉废水净化装置，包括净化池、第一絮凝室、第二絮凝室和搅拌桨，
所述第二絮凝室设置在所述净化池内上部，所述第一絮凝室安装在所述第二絮凝室底面，所述第一絮凝室底端穿过所述第二絮凝室底面与进水管连接，在所述第二絮凝室内、环绕所述第一絮凝室安装有若干搅拌桨。
进一步地，在所述净化池上部设置有多个溢流堰，各溢流堰的顶部边沿为锯齿状。
进一步地，还包括集水槽，所述集水槽与各溢流堰连接。
进一步地，还包括导流隔离板，所述导流隔离板位于所述第二絮凝室与净化池底面之间，其顶端安装在所述第二絮凝室下方，底端靠近所述净化池底面，在所述净化池底面中部设置有絮凝沉淀渣排放管。
本实用新型一种马铃薯淀粉废水净化装置，通过在第二絮凝室内部增加了搅拌桨，改善了传统澄清池絮凝效果不佳的问难，延长了絮凝时间，充分保证了絮凝效果;设置集水槽，可及时将溢流堰中收集的废水导入至集水槽中排除;增加了可旋转式导流隔离板，可通过程序控制将澄清室池底的污泥刮入污泥斗中，提高了设备的自动化。
