申请日2015.12.03
公开(公告)日2016.03.09
IPC分类号C02F9/02; C02F11/12
摘要
本发明公开了一种生活污水前处理系统，包括格栅池和调节池，格栅池由前后并排设置的缓冲池和格栅池本体组成，其中格栅池本体位于后侧，缓冲池的下部设置进水管，缓冲池的上部设有溢流管，缓冲池和格栅池本体的隔墙的下部设置手动闸阀，格栅池本体的下部设置纵向的格栅，格栅的侧上方的格栅池本体内设有检修钢梯;格栅池本体与调节池连通，调节池包括左右并排设置的初步沉淀池和匀水池，初步沉淀池位于格栅池的右侧，初步沉淀池的底部设有污泥泵，初步沉淀池和匀水池之间的隔墙的前侧设有水流通道,匀水池的底部设有抽水泵。本发明结构简单，布置容易，占地面积小，建设成本低，运行成本低。

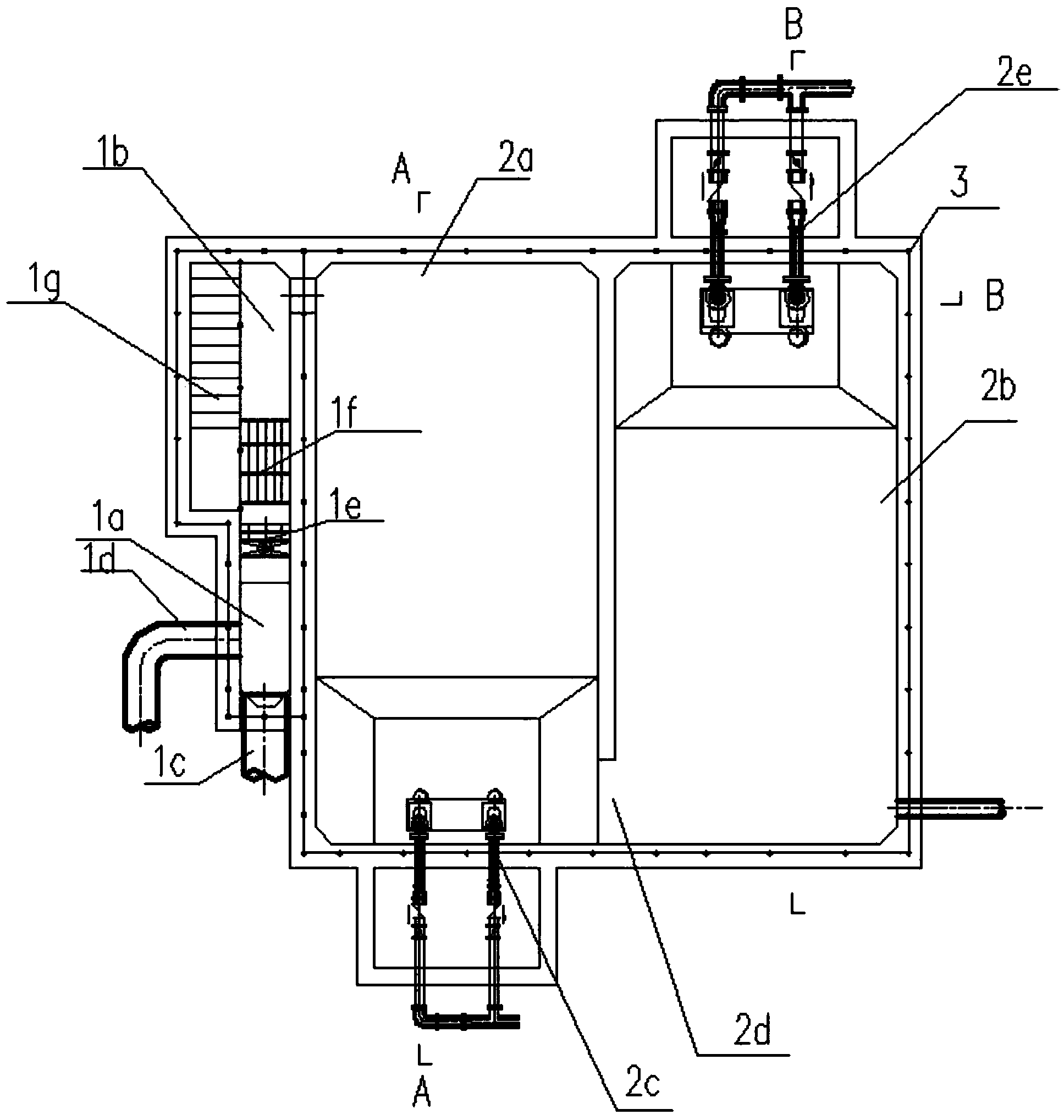

摘要附图
权利要求书
1.一种生活污水前处理系统，包括格栅池和调节池，其特征在于：所述格栅池由前后并排设置的缓冲池(1a)和格栅池本体(1b)组成，其中格栅池本体(1b)位于后侧，所述缓冲池(1a)的下部设置进水管(1c)，所述缓冲池(1a)的上部设有溢流管(1d)，所述缓冲池(1a)和格栅池本体(1b)的隔墙的下部设置手动闸阀(1e)，所述格栅池本体(1b)的下部设置纵向的格栅(1f)，所述格栅(1f)的侧上方的格栅池本体(1b)内设有检修钢梯(1g);
所述格栅池本体(1b)与调节池连通，所述调节池包括左右并排设置的初步沉淀池(2a)和匀水池(2b)，所述初步沉淀池(2a)位于格栅池的右侧，所述初步沉淀池(2a)的底部设有污泥泵(2c)，所述初步沉淀池(2a)和匀水池(2b)之间的隔墙的前侧设有水流通道(2d),所述匀水池(2b)的底部设有抽水泵(2e)，所述污泥泵(2c)靠近水流通道(2d)，所述抽水泵(2e)位于远离水流通道的位置，所述格栅池和调节池上均设有栏杆(3)。
2.根据权利要求1所述生活污水前处理系统，其特征在于:所述初步沉淀池(2a)和匀水池(2b)的底板的边上均设有一个凹坑，所述污泥泵(2c)和抽水泵(2e)位于凹坑中。
说明书
生活污水前处理系统
技术领域
本发明涉及一种污水处理装置，尤其涉及一种生活污水前处理系统。
背景技术
格栅池和调节池是污水处理系统中常用的设施，格栅池主要用于污水管网接入污水处理厂之后对水中粗大杂物的初步去除。调节池根据污水水量的实际情况，保证污水处理厂生产设施的正常稳定运行，起到沉淀和匀质匀量的作用。但是现有的调节池，水在进入后需要靠机械搅拌来使得不同的污水混合均匀，运行成本大。
发明内容
为了解决上述技术问题，本发明提供另一种生活污水前处理系统。
为了实现上述目的，本发明的技术方案如下：一种生活污水前处理系统，包括格栅池和调节池，其特征在于：所述格栅池由前后并排设置的缓冲池和格栅池本体组成，其中格栅池本体位于后侧，所述缓冲池的下部设置进水管，所述缓冲池的上部设有溢流管，所述缓冲池和格栅池本体的隔墙的下部设置手动闸阀，所述格栅池本体的下部设置纵向格栅，所述格栅的侧上方的格栅池本体内设有检修钢梯;
所述格栅池本体与调节池连通，所述调节池包括左右并排设置的初步沉淀池和匀水池，所述初步沉淀池位于格栅池的右侧，所述初步沉淀池的底部设有污泥泵，所述初步沉淀池和匀水池之间的隔墙的前侧设有水流通道,所述匀水池 的底部设有抽水泵，所述污泥泵靠近水流通道，所述抽水泵位于远离水流通道的位置。
采用上述方案，在格栅池前设置缓冲池，不同地方来的污水先在这里进行初步混合，然后流经格栅，将大块杂物拦截后，污水进入调节池的初步沉淀池，将初步沉淀池和匀水池分开，并且通道设置在远离格栅池的一侧，这样，使得污水在调节池内的流动时间变长，这样一方面使得污泥沉淀的效果更好，另一方面使得不同污水的混合更好，使得污水中自带的微生物混合更均匀有利于后续的处理。同时将初步沉淀池和匀水池分开，减少进入下一步砂滤池的污泥的量，降低砂滤池的处理压力。
在于:所述初步沉淀池和匀水池的底板的边上均设有一个凹坑，所述污泥泵和抽水泵位于凹坑中。便于抽污泥和水。
有益效果：本发明结构简单，布置容易，占地面积小，建设成本低，运行成本低，污泥沉淀效果好，匀质匀量的效果好。
