申请日2015.12.03
公开(公告)日2016.04.27
IPC分类号G05B19/042; C02F1/00
摘要
本实用新型涉及一种太阳能水处理装置，属于自动控制领域;所述的太阳能水处理装置包括水位采集模块、A/D模块、单片机、LCD显示模块、故障信号模块、蓄电池电压采集模块、输出控制、水泵、离心机;所述的水位采集模块、蓄电池电压采集模块与A/D模块相连，A/D模块与单片机相连，单片机与LCD显示模块、故障信号模块、输出控制相连，输出控制与水泵、离心机相连;所述的输出控制包括启动按钮、停止按钮、无触点通断电子开关，启动按钮、停止按钮分别与无触点通断电子开关相连;本实用新型可根据储水池水位状态和太阳能蓄电池容量大小实现对物理处理工艺中水泵、离心机工作状态的控制，具有简单实用、成本低廉、无害化的特点。

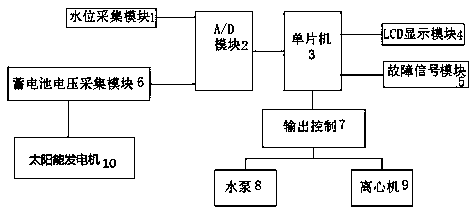

摘要附图
权利要求书
1.一种太阳能水处理装置，其特征在于：所述的太阳能水处理装置包括水位采集模块、A/D模块、单片机、LCD显示模块、故障信号模块、蓄电池电压采集模块、输出控制、水泵、离心机、太阳能发电机;所述的水位采集模块、蓄电池电压采集模块与A/D模块相连，A/D模块与单片机相连，单片机与LCD显示模块、故障信号模块、输出控制相连，输出控制与水泵、离心机相连;所述的输出控制包括启动按钮、停止按钮、无触点通断电子开关，启动按钮、停止按钮分别与无触点通断电子开关相连，所述的蓄电池电压采集模块与型号为太阳能发电机相连。
2.根据权利要求1所述的一种太阳能水处理装置，其特征在于：所述的水位采集模块设置于储水池中。
3.根据权利要求1所述的一种太阳能水处理装置，其特征在于：所述的LCD显示模块串联连接1个阻值为4.7千欧姆的电阻排。
说明书
一种太阳能水处理装置
技术领域
本实用新型属于自动控制领域，具体地说，涉及一种太阳能水处理装置。
背景技术
湖泊污染主要表现为富营养化、有毒有机物污染、重金属污染、湖泊酸化等。湖泊水体中的氮、磷等营养物质浓度高于正常标准，往往会造成湖泊的营养化。湖泊的营养化会造成藻类和水体种群数量的改变，破坏水体生态系统的平衡，治理不及时还可能加重湖泊的淤积和湖泊的沼泽化。例如，蓝藻等藻类产生的藻毒素，会给人们日常用水带来难以想象的安全问题。污水中有毒有机物和重金属等物质未经处理直接排入湖泊，会使水体中的生态食物链遭到严重破坏。倘若人类食用那些含有毒性的水产品，会影响人体健康，甚至可能会造成人的死亡。工厂排放的有毒气体SO2和污水中的氮氧化合物被氧化之后形成酸性物质，会导致湖泊的酸化。
污水处理是一个高耗能产业，通过开发低能耗污水处理工艺可以在一定程度上缓解能源的紧缺，但并不能从根本上减少电能的消耗。将清洁能源应用于污水处理，作为设备的驱动能源，可降低对常规电能的依赖。清洁能源是指人们生产、生活中使用后不会形成空气污染的能源，主要有太阳能、生物能(沼气)、氢能、风能、海洋能、地热能、水能等。清洁能源的特点是可持续和无污染，经过消耗后能迅速恢复和补充而不会就此枯竭，发电过程中不会产生污染物质，现有的污水处理装置很少利用清洁能源。
因此，有必要提出一种结构简单、工作可靠、成本低廉的一种太阳能处理装置。
发明内容
为了克服背景技术中存在的问题，本实用新型提供一种太阳能水处理装置，利用在不同天气条件下，清洁能源发电获取的能量，实现了清洁能源利用率的最大化，控制水泵在抽水过程中的状态，避免出现满溢事故，造成能源的浪费，严格控制蓄电量的输出，避免二次浪费。
为了实现上述目的，本实用新型是按照以下技术方案实施的：所述的太阳能水处理装置包括水位采集模块、A/D模块、单片机、LCD显示模块、故障信号模块、蓄电池电压采集模块、输出控制、水泵、离心机、太阳能发电机;所述的水位采集模块、蓄电池电压采集模块与A/D模块相连，A/D模块与单片机相连，单片机与LCD显示模块、故障信号模块、输出控制相连，输出控制与水泵、离心机相连;所述的输出控制包括启动按钮、停止按钮、无触点通断电子开关，启动按钮、停止按钮分别与无触点通断电子开关相连，所述的蓄电池电压采集模块与型号为太阳能发电机相连。
所述的水位采集模块设置于储水池中。
所述的LCD显示模块的串联连接以个阻值为4.7千欧姆的电阻排。
本实用新型的有益效果：
太阳能光伏发电的进程没有机械转变部件也不用耗燃料，而且不排放包括
温室气体在内的任何物质，具有无噪声、无污染的特点;太阳能资源没有地区限制，散布普遍且取之不尽，用之不竭。因而，与其它新型发电技术比较，太阳能光伏发电是一种具有可继续开展理想特征：
1.太阳能资源取之不尽，用之不竭，用之不竭。照耀到地球上的太阳能要比人类当前耗费的能量大6000倍。并且太阳能在地球上散布普遍，只需有光照的当地就可以运用光伏发电系统，不受地区、海拔等要素的限制。
2.太阳能资源到处可得，可就近供电。不用长时间保送，防止了长间隔输电线路所形成的电能损掉，还也节流了输电成本。
3.太阳能光伏发电的能转换进程简略，没有中心进程和机械活动，不存在机械磨损。
4.利用在不同天气条件下，清洁能源发电获取的能量，实现了清洁能源利用率的最大化，控制水泵在抽水过程中的状态，避免出现满溢事故，造成能源的浪费，严格控制蓄电量的输出，避免二次浪费，本实用新型针对污染的现状和清洁能源可持续、无污染的特点，将清洁能源与污水处理技术相结合，不仅能有效缓解工业用水、居民用水、水产养殖、农业灌溉等的用水紧张，而且可以减少湖泊污水处理过程中的二次污染。
