申请日2017.10.13
公开(公告)日2018.02.16
IPC分类号C02F11/12
摘要
本发明提供了一种双螺旋污泥脱水机，涉及污泥脱水领域。双螺旋污泥脱水机一般性地可包括外壳体、内壳体、螺旋轴和螺旋结构。外壳体设置有排水口。内壳体设置于外壳体内部，具有透水侧壁。螺旋轴沿内壳体轴线方向贯穿于内壳体内部。螺旋轴由驱动装置驱动旋转，用于在将污泥从内壳体的进料口传送至内壳体的出料口的过程中脱除污泥中至少部分水分。本发明的双螺旋污泥脱水机，由于在内壳体的内壁处增加了螺旋结构，每一螺旋结构均可沿螺旋轴旋转方向相同或相反的方向旋转，其中，螺旋结构与螺旋轴相配合，从而对应加速或阻碍污泥从内壳体的进料口传送至内壳体的出料口并将污泥形成的污泥块打碎;减少或延长所述污泥的处理时间。
权利要求书
1.一种双螺旋污泥脱水机，用于处理不同污泥，包括：
外壳体，设置有排水口;
内壳体，设置于所述外壳体内部，具有透水侧壁;
螺旋轴，沿所述内壳体轴线方向贯穿于所述内壳体内部，所述螺旋轴由驱动装置驱动旋转，用于在将所述污泥从所述内壳体的进料口传送至所述内壳体的出料口的过程中脱除所述污泥中至少部分水分;和至少一个螺旋结构，所述螺旋结构的旋转轴位于所述内壳体的内壁处，每一所述螺旋结构均可沿所述螺旋轴旋转方向相同或相反的方向旋转，从而对应加速或阻碍所述污泥从所述内壳体的进料口传送至所述内壳体的出料口并将所述污泥形成的污泥块打碎;
其中，所述螺旋结构与所述螺旋轴相配合，减少或延长所述污泥的处理时间。
2.根据权利要求1所述的双螺旋污泥脱水机，其特征在于，还包括至少一台螺旋结构驱动器，用于驱动至少一个所述螺旋结构旋转。
3.根据权利要求2所述的双螺旋污泥脱水机，其特征在于，还包括至少一台污泥含水率检测仪，用于检测处理后的污泥含水率。
4.根据权利要求3所述的双螺旋污泥脱水机，其特征在于，还包括控制单元，用于根据所述污泥含水率检测仪的检测结果控制所述螺旋结构驱动器。
5.根据权利要求4所述的双螺旋污泥脱水机，其特征在于，当所述检测结果大于预设值时，所述螺旋结构驱动器控制所述螺旋结构沿所述螺旋轴旋转方向相反的方向旋转，从而阻碍所述污泥从所述内壳体的进料口传送至所述内壳体的出料口并将所述污泥形成的污泥块打碎，延长所述污泥的处理时间。
6.根据权利要求4所述的双螺旋污泥脱水机，其特征在于，当所述检测结果小于预设值时，所述螺旋结构驱动器控制所述螺旋结构沿所述螺旋轴旋转方向相通的方向旋转，从而加速所述污泥从所述内壳体的进料口传送至所述内壳体的出料口并将所述污泥形成的污泥块打碎，减少所述污泥的处理时间。
7.根据权利要求4所述的双螺旋污泥脱水机，其特征在于，所述控制单元根据所述污泥含水率检测仪的检测结果控制不同数量的所述螺旋结构启动。
8.根据权利要求1所述的双螺旋污泥脱水机，其特征在于，多个所述螺旋机构设置在所述螺旋轴的一侧。
9.根据权利要求1所述的双螺旋污泥脱水机，其特征在于，所述螺旋机构设置在所述螺旋轴的两侧。
10.根据权利要求1-9中任一项所述的双螺旋污泥脱水机，其特征在于，沿所述污泥的出口方向，所述螺旋轴的螺距逐渐变小。
说明书
一种双螺旋污泥脱水机
技术领域
本发明涉及污泥脱水领域，特别是涉及一种双螺旋污泥脱水机。
背景技术
污泥脱水机可广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。实际运行情况证明，叠螺式污泥脱水机可为客户创造可观的经济效益和社会效益。
目前，一般的叠螺污泥脱水机，其包括具有封闭侧壁的外壳体，在外壳体内设置具有透水侧壁的内壳体，在内壳体内设置有螺旋轴与螺旋轴外壁面设置螺旋上升的搅拌叶形成的绞龙，该螺旋轴由外力驱动旋转，采用绞龙压缩的方式来进行脱水。但是，在压缩的过程中，由于污泥中的含水量不同，为了达到处理标准，叠螺污泥脱水机的型号会有所变化。这样，处理不同的污泥时，可能就需要不同型号的污泥脱水机。采用不同型号的污泥脱水机既增加了成本，还浪费时间。
发明内容
本发明的一个目的是要解决上述问题，提供一种双螺旋污泥脱水机。

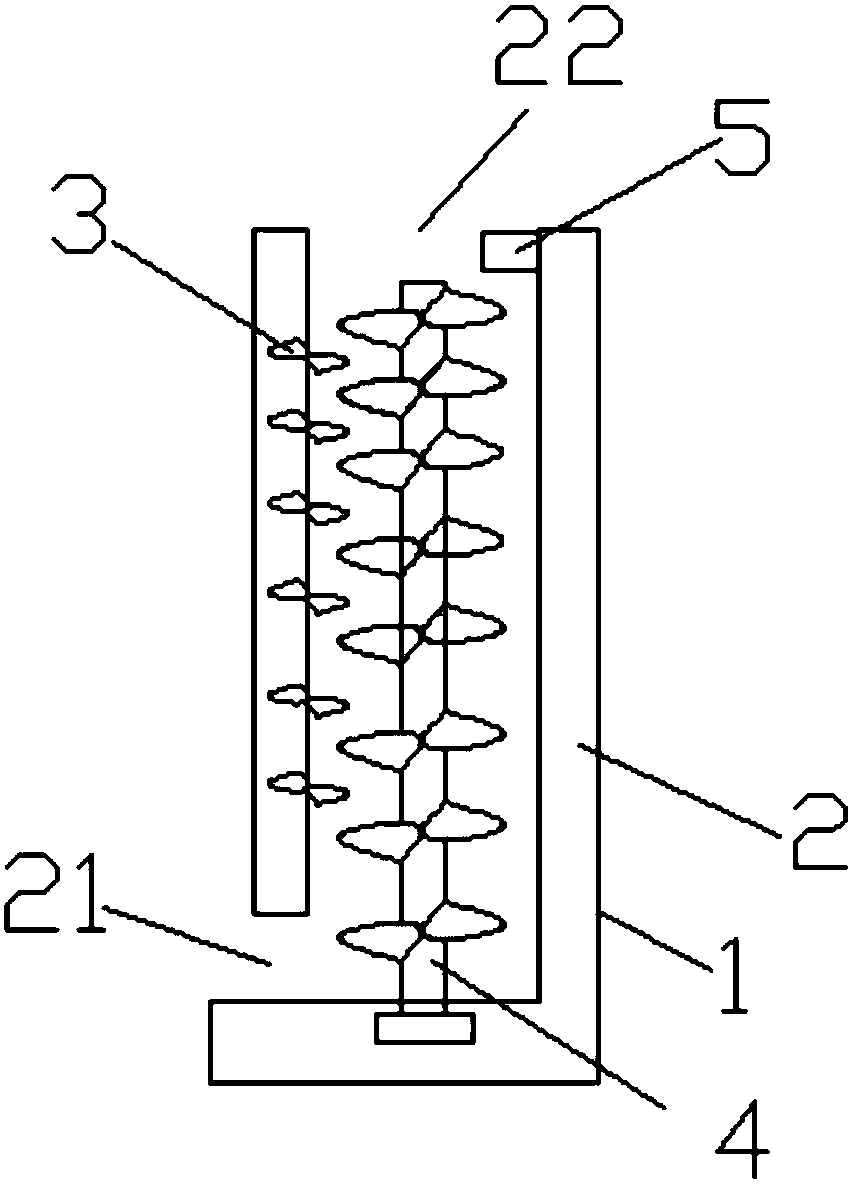

特别地，本发明提供了一种双螺旋污泥脱水机，用于处理不同污泥，包括：
外壳体，设置有排水口;
内壳体，设置于所述外壳体内部，具有透水侧壁;
螺旋轴，沿所述内壳体轴线方向贯穿于所述内壳体内部，所述螺旋轴由驱动装置驱动旋转，用于在将所述污泥从所述内壳体的进料口传送至所述内壳体的出料口的过程中脱除所述污泥中至少部分水分;和
至少一个螺旋结构，所述螺旋结构的旋转轴位于所述内壳体的内壁处，每一所述螺旋结构均可沿所述螺旋轴旋转方向相同或相反的方向旋转，从而对应加速或阻碍所述污泥从所述内壳体的进料口传送至所述内壳体的出料口并将所述污泥形成的污泥块打碎;
其中，所述螺旋结构与所述螺旋轴相配合，减少或延长所述污泥的处理时间。
进一步地，还包括至少一台螺旋结构驱动器，用于驱动至少一个所述螺旋结构旋转。
进一步地，还包括至少一台污泥含水率检测仪，用于检测处理后的污泥含水率。
进一步地，还包括控制单元，用于根据所述污泥含水率检测仪的检测结果控制所述螺旋结构驱动器。
进一步地，当所述检测结果大于所述预设值时，所述螺旋结构驱动器控制所述螺旋结构沿所述螺旋轴旋转方向相反的方向旋转，从而阻碍所述污泥从所述内壳体的进料口传送至所述内壳体的出料口并将所述污泥形成的污泥块打碎，延长所述污泥的处理时间。
进一步地，当所述检测结果小于所述预设值时，所述螺旋结构驱动器控制所述螺旋结构沿所述螺旋轴旋转方向相通的方向旋转，从而加速所述污泥从所述内壳体的进料口传送至所述内壳体的出料口并将所述污泥形成的污泥块打碎，减少所述污泥的处理时间。
进一步地，所述控制单元根据所述污泥含水率检测仪的检测结果控制不同数量的所述螺旋结构启动。
进一步地，多个所述螺旋机构设置在所述螺旋轴的一侧。
进一步地，所述螺旋机构设置在所述螺旋轴的两侧。
进一步地，沿所述污泥的出口方向，所述螺旋轴的螺距逐渐变小。
本发明的双螺旋污泥脱水机，由于在内壳体的内壁处增加了螺旋结构，每一螺旋结构均可沿螺旋轴旋转方向相同或相反的方向旋转，其中，螺旋结构与所述螺旋轴相配合，从而对应加速或阻碍污泥从内壳体的进料口传送至内壳体的出料口并将污泥形成的污泥块打碎;减少或延长所述污泥的处理时间。
进一步地，本发明的所述控制单元根据所述污泥含水率检测仪的检测结果控制不同数量的所述螺旋结构启动，降低能耗。
进一步地，本发明的双螺旋污泥脱水机的螺旋轴的螺距沿污泥出口方向逐渐变小，将污泥进一步压缩，能够进一步提高脱水效果。
