申请日2017.10.12
公开(公告)日2017.12.15
IPC分类号C02F11/18; C02F11/12
摘要
本发明公开了一种水处理原泥直接资源化的处置方法，包括：步骤1：在水处理厂的重力浓缩的沉淀池底部安装污泥泵或在污泥浓缩池底部装污泥泵，将原泥注入慢蒸发池内。步骤2：在慢蒸发池内部的污泥底部设加热器。步骤3：在慢蒸发池内部装原泥高度检测和控制装置。步骤4：在污泥上面设风扇或者风机。步骤5：慢蒸发池内装测温系统、记录系统和控温系统。本发明能将水处理过程经过简单的沉淀或浓缩后产生的原泥，通过缓慢蒸发，控制和检测处理过程的温度，达到污泥减量化和资源化的基本要求。蒸发过程缓慢，能源需求少，处理后的污泥满足污泥资源化的处置标准中对于农用、林用、园林绿化、土壤改良和制砖用污泥的标准，使污泥可直接资源化利用。
权利要求书
1.一种水处理原泥直接资源化的处置方法，其特征在于：该方法至少包括如下步骤：
步骤1：在水处理厂的重力浓缩的沉淀池底部安装污泥泵或者在污泥浓缩池底部安装污泥泵，或利用高程上形成的自由压力，将原泥注入慢蒸发池内部;所述的慢蒸发池为底部带加热装置的水平池体且具有防漏功能，所述的慢蒸发池的池体底部的材质为金属或非金属;
步骤2：在慢蒸发池内部的污泥底部设置加热器，所述的加热器为加热板或热水盘管或远红外加热装置;
步骤3：在慢蒸发池内部安装自动检测和控制的原泥高度检测和控制装置;
步骤4：在污泥上面设置风扇或者风机;
步骤5：慢蒸发池内安装测温系统、记录系统和控温系统。
2.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：所述的慢蒸发池的底部安装测温装置，或者所述的慢蒸发池的上面安装红外测温装置，所述的慢蒸发池上方设有防雨装置或者放置到室内使用。
3.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：在所述的步骤2中，所述的加热器的热源是热水盘管通过太阳能热水器、锅炉热以及余热、水源热泵、电加热、空气能热水器加热，或是电加热板、电加热管直接加热。
4.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：在所述的步骤3中，所述的原泥高度检测和控制装置为激光、超声波液位计或者浮子式液位装置，所述的控制装置为进泥管道的阀门，污泥泵的变频器或者接触器;或通过手动阀门控制进泥量、手动的启停污泥泵来控制进泥量或者人工添加污泥。
5.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：在所述的步骤4中，所述的风扇外接除臭系统的风管直接进行除臭处理以及加快蒸发速度或风扇缓慢转动，通过降低气体浓度来除臭以及加速蒸发速度。
6.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：在所述的步骤5中，还包括如下分步骤：
步骤5.1：慢蒸发过程，先对慢蒸发池内部的污泥加热到30摄氏度到60摄氏度缓慢蒸发;
步骤5.2：同时系统自动记录慢蒸发池内部的污泥高度，当慢蒸发池内的污泥高度降低到进泥时候的泥位高度的5%-10%以下后，进入高温灭活过程;如果能源充足，直接进入高温状态同时蒸发和灭活;
步骤5.3：在灭活过程中，由温度控制系统控制污泥温度达到杀掉污泥中的蛔虫卵、大肠杆菌的温度要求和时间要求。
7.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：在所述的步骤5.3中，将温度控制到70℃超过30分钟，满足杀菌和灭卵的要求;在能源充足或者紧张的情况下，灭活过程的温度超过70℃或时间超过30分钟，加快蒸发的速度;或者降低温度并加长灭活时间，达到灭活要求;如果能源充足，进入更高温度状态，提高系统的处理效率。
8.根据权利要求1所述的水处理原泥直接资源化的处置方法，其特征在于：该方法应用于原泥及脱水率不符合标准和未经过资源化处理的污泥。
说明书
一种水处理原泥直接资源化的处置方法
技术领域
本发明涉及水处理污泥处置领域，尤其涉及一种水处理原泥直接资源化的处置方法。
背景技术
传统的原泥处置方式基本上都是先经过各种沉淀池浓缩，然后脱水，脱水率达到一定程度后，再进行进一步的污泥处置才能资源化利用。污泥浓缩主要有重力浓缩、气浮浓缩、机械浓缩。污泥脱水主要有带式压滤机、离心脱水机、板框压滤机、螺旋压榨式脱水机等等。污泥只有经过浓缩和脱水，基本上含水率达到80%以下才能达到国家要求的离开厂区的污泥标准。离开厂区的污泥，经过进一步的深化处理才能资源化利用。深化处理的方法基本上有厌氧消化方法、好氧发酵方法、热干化方法等等。而污泥资源化的方式基本上有土地利用、焚烧、建材利用等等。这里面最主要的目的就是减量、最有前途和合理的利用方式就是土地利用，也就是资源化。
但是上述方法，从浓缩、脱水、再到资源化，需要一系列设备，不但存在技术要求高，投资大，需要添加各种药剂和添加剂，设备故障率高，运行费用高，耗能严重等问题，而且可能对环境造成二次污染。
同时80%以上的水处理工厂的污泥的重金属含量很低，根本不需要填埋或者焚烧处理，完全可以资源化利用。
发明内容
本发明的目的：提供一种水处理原泥直接资源化的处置方法，能依靠自动控制，在不需要操作人员及时操作和干预情况下，保证满足对污泥资源化的处置标准中对于农用、林用、园林绿化用、土壤改良和制砖用污泥的标准，使得污泥可以直接资源化利用。
为了实现上述目的，本发明的技术方案是：

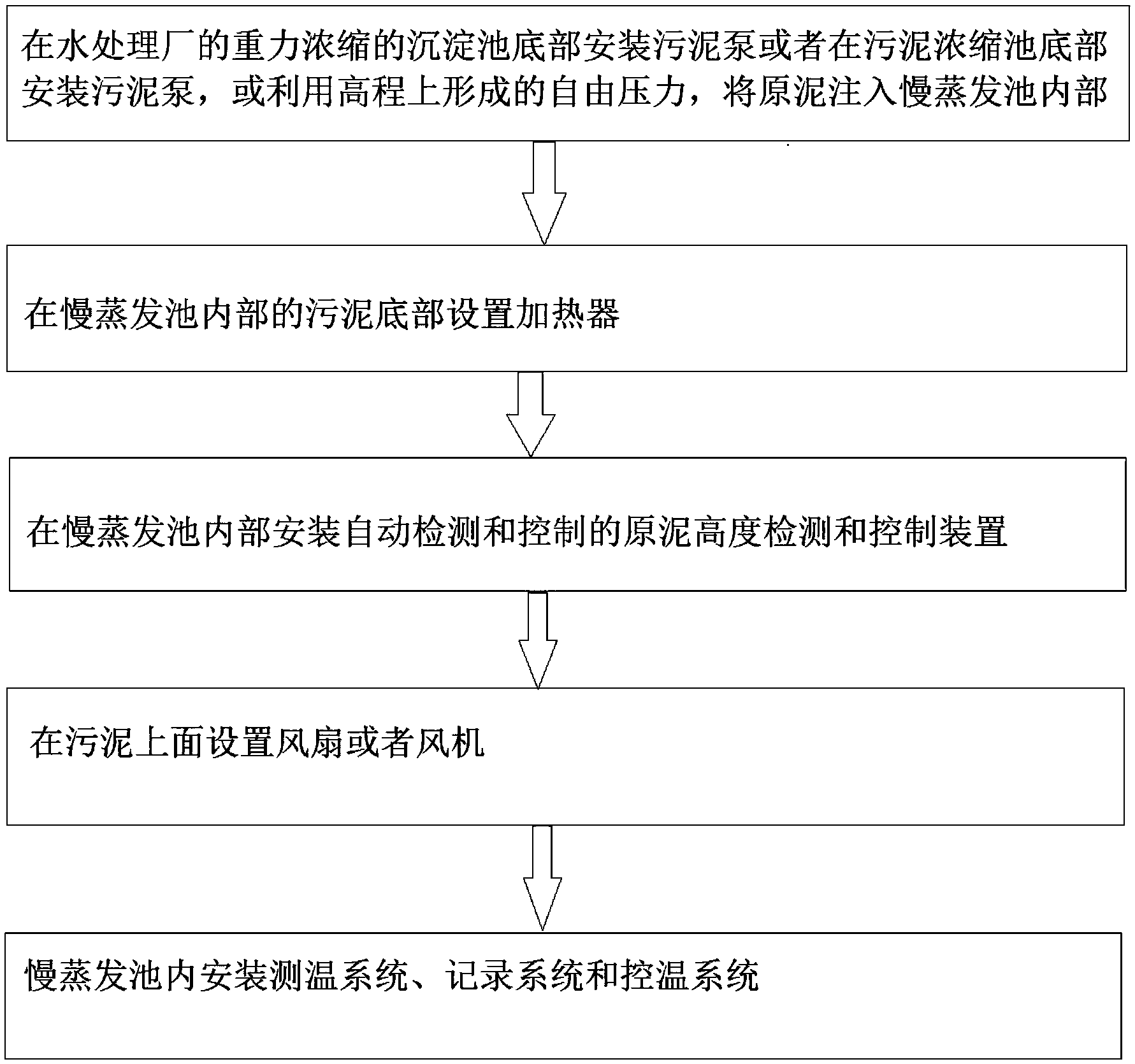

一种水处理原泥直接资源化的处置方法，该方法至少包括如下步骤：
步骤1：在水处理厂的重力浓缩的沉淀池底部安装污泥泵或者在污泥浓缩池底部安装污泥泵，或利用高程上形成的自由压力，将原泥注入慢蒸发池内部。
步骤2：在慢蒸发池内部的污泥底部设置加热器。
步骤3：在慢蒸发池内部安装自动检测和控制的原泥高度检测和控制装置，用来控制慢蒸发池内部的加入的污泥量。
步骤4：在污泥上面设置风扇或者风机。
步骤5：慢蒸发池内安装测温系统、记录系统和控温系统。
慢蒸发池为底部带加热装置的水平池体。池体底部的材质可以为金属如普通碳素钢材、不锈钢，或者非金属如瓷砖、水泥等。底部面积根据需要可以大可以小。深度根据慢蒸发的速度和每次加注的原泥数量，可以在几毫米到几百毫米以上，甚至更多。慢蒸发池要有防止漏水的功能，防止原泥泄露。加热的装置可以是加热板、热水盘管、远红外加热装置等。
上述的水处理原泥直接资源化的处置方法，其中，所述的慢蒸发池的底部安装测温装置，或者所述的慢蒸发池的上面安装红外等方式的测温装置，用来测量控制污泥温度以达到控制污泥温度的目的，所述的慢蒸发池上方设有防雨装置或者放置到室内使用。
上述的水处理原泥直接资源化的处置方法，其中，在所述的步骤2中，所述的加热器的热源是热水盘管通过太阳能热水器、锅炉热以及余热、水源热泵、电加热、空气能热水器等加热，或是电加热板、电加热管等直接加热。
上述的水处理原泥直接资源化的处置方法，其中，在所述的步骤3中，所述的原泥高度检测和控制装置为激光、超声波液位计或者浮子式液位装置，所述的控制装置为进泥管道的阀门，污泥泵的变频器或者接触器。可以简单的用手动阀门控制进泥量、手动的启停污泥泵来控制进泥量或者人工添加污泥。
上述的水处理原泥直接资源化的处置方法，其中，在所述的步骤4中，所述的风扇外接除臭系统的风管直接进行除臭处理。也可以缓慢转动，降低气体浓度来除臭和加速蒸发速度。但此处的风扇转动速度需要比较慢，以免热量大量的散失。可以设置调速系统来调整速度，满足处理的需要。
上述的水处理原泥直接资源化的处置方法，其中，在所述的步骤5中，还包括如下分步骤：
步骤5.1：慢蒸发过程，先对慢蒸发池内部的污泥加热到30摄氏度到60摄氏度左右缓慢蒸发。
步骤5.2：同时系统自动记录慢蒸发池内部的污泥高度，当慢蒸发池内的污泥高度降低到进泥时候的泥位高度的5%-10%以下后，进入高温灭活过程;如果能源充足，也可以直接进入高温状态同时蒸发和灭活，以提高系统的处理效率。
步骤5.3：在灭活过程中，由温度控制系统控制污泥温度达到杀掉污泥中的蛔虫卵、大肠杆菌的温度要求和时间要求。
上述的水处理原泥直接资源化的处置方法，其中，在所述的步骤5.3中，将温度控制到70℃超过30分钟，满足杀菌和灭卵的要求。;在能源充足或者紧张的情况下，灭活过程的温度超过70℃或时间超过30分钟，加快蒸发的速度;或者降低温度并加长灭活时间，达到灭活要求;如果能源充足，也可以进入更高温度状态以提高系统的处理效率。
上述的水处理原泥直接资源化的处置方法，其中，该方法应用于原泥及脱水率不符合标准和未经过资源化处理的污泥。
本发明能将水处理过程经过简单的浓缩后产生的原泥，通过缓慢的蒸发，同时控制和检测处理过程的温度，达到污泥减量化和资源化的基本要求，而且大部分能够满足农用、林用、园林绿化用、土壤改良和制砖用污泥的标准。本发明的方法由于蒸发过程比较缓慢，每次处理过程对能源的需求比较少，设备功率也不大，使得本方法简单可靠、投资少、适用面广、对环境没有二次污染、符合地球生态系统循环的要求，能使整个社会真正的实现可持续发展。
