申请日2015.10.30
公开(公告)日2016.03.09
IPC分类号B01D53/78; B01D53/52; B01D53/58; B01D53/48
摘要
本实用新型涉及一种利用超声波雾化辅助处理垃圾渗滤液臭气的装置，包括塔体，所述塔体设置于垃圾渗沥液调节池的上方，所述塔体内设置有臭气收集装置、超声波雾化装置、洗涤装置以及吸附装置。本实用新型工作效率高、除臭效果好，利用鼓风机将垃圾渗沥液散发的含有硫化氢、氨、甲硫醇、甲硫醚等具有臭味的混合气体鼓入臭气收集装置，利用超声波雾化装置将除臭剂进行雾化，与臭气充分接触，对其进行除臭消毒，然后借助吸水棉纱以及活性炭吸附层对气体进一步处理，达到气体净化的目的，使其达标排放。

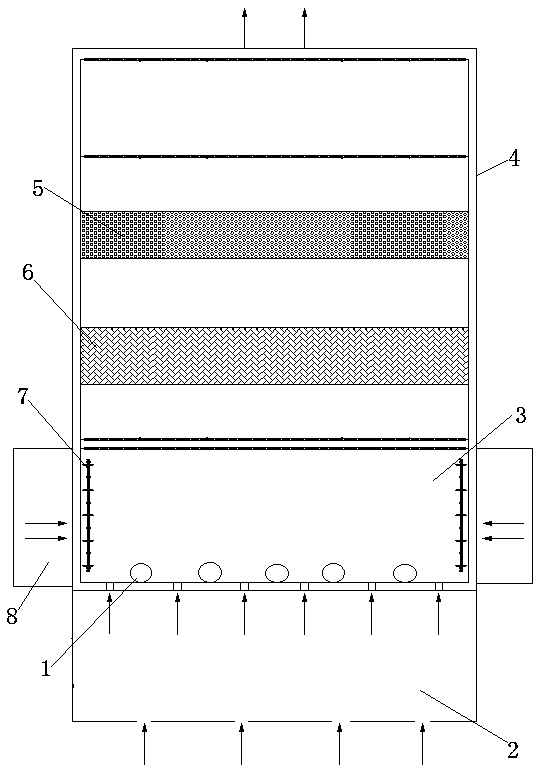

摘要附图
权利要求书
1.一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置，其特征在于：包括塔体，所述塔体设置于垃圾渗沥液调节池的上方，所述塔体内设置有臭气收集装置、超声波雾化装置、洗涤装置以及吸附装置。
2.根据权利要求1所述的一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置，其特征在于：所述臭气收集装置包括臭气收集室、搅拌桨以及用于将臭气鼓入臭气收集室的鼓风机，所述搅拌桨设置在垃圾渗沥液调节池内，所述鼓风机设置在臭气收集室的旁侧，所述鼓风机通过管道与垃圾渗沥液调节池相连接。
3.根据权利要求1所述的一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置，其特征在于：所述超声波雾化装置包括超声波雾化室，所述超声波雾化室内设置有若干组超声波雾化器，所述超声波雾化器设置有若干个雾化喷头，所述超声波雾化器连接有用于储存除臭剂的储液室，所述超声波雾化室内还设置有若干个用于使喷雾扩散与循环从而提高密闭空间内药液的浓度的风机。
4.根据权利要求1所述的一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置，其特征在于：所述洗涤装置包括用于吸收硫化氢、氨气的过滤层，所述过滤层由若干层吸水棉纱组成。
5.根据权利要求1所述的一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置，其特征在于：所述吸附装置位于洗涤装置的上方，所述吸附装置包括活性炭吸附层。
说明书
一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置
技术领域
本实用新型涉及一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置。
背景技术
垃圾填埋过程中所产生的垃圾渗沥液成分复杂，其中含有较高浓度的氨气、硫化氢、甲烷等多种成分的恶臭气体，对周边的环境造成极大的污染，严重影响人们的正常生活。
一般的除臭方法从最初的扩散稀释、水洗，发展到传统的物理吸附、吸收、焚烧处理、化学吸收，直至新兴的生物脱臭、光催化氧化、臭氧氧化、等离子体分解等除臭技术，恶臭的治理不外乎于物理、化学、生物手段，或者将这三种工艺联合，通过稀释中和、吸收转化或生物降解等过程，减少臭气污染。但现有的除臭技术或造价高昂或受环境、风向、风速等影响较大，使用不便，不利于推广。
实用新型内容
本实用新型所要解决的技术问题是提供一种工作效率高、除臭效果好、投资小、运行成本低且操作简便的利用超声波雾化辅助处理垃圾渗沥液臭气的装置。
为了解决上述技术问题，本实用新型的技术方案是：一种利用超声波雾化辅助处理垃圾渗沥液臭气的装置，包括塔体，所述塔体设置于垃圾渗沥液调节池的上方，所述塔体内设置有臭气收集装置、超声波雾化装置、洗涤装置以及吸附装置。
进一步的，所述臭气收集装置包括臭气收集室、搅拌桨以及用于将臭气鼓入臭气收集室的鼓风机，所述搅拌桨设置在垃圾渗沥液调节池内，所述鼓风机设置在臭气收集室的旁侧，所述鼓风机通过管道与垃圾渗沥液调节池相连接。
进一步的，所述超声波雾化装置包括超声波雾化室，所述超声波雾化室内设置有若干组超声波雾化器，所述超声波雾化器设置有若干个雾化喷头，所述超声波雾化器连接有用于储存除臭剂的储液室，所述超声波雾化室内还设置有若干个用于使喷雾扩散与循环从而提高密闭空间内药液的浓度的风机。
进一步的，所述洗涤装置包括用于吸收硫化氢、氨气的过滤层，所述过滤层由若干层吸水棉纱组成。
进一步的，所述吸附装置位于洗涤装置的上方，所述吸附装置包括活性炭吸附层。
与现有技术相比，本实用新型具有以下有益效果：本实用新型工作效率高、除臭效果好，利用鼓风机将垃圾渗沥液散发的含有硫化氢、氨、甲硫醇、甲硫醚等具有臭味的混合气体鼓入臭气收集装置，利用超声波雾化装置将除臭剂进行雾化，与臭气充分接触，对其进行除臭消毒，然后借助吸水棉纱以及活性炭吸附层对气体进一步处理，达到气体净化的目的，使其达标排放。
