申请日2015.10.30
公开(公告)日2016.02.17
IPC分类号B01D29/56; B01D29/27; C02F3/02
摘要
本发明涉及污水处理技术领域，公开了一种小流量污水预处理装置，其包括网袋，所述网袋包括内外两层，内层网袋为疏网孔网袋，外层网袋分为上下两部分，所述外层网袋的上部分为细网孔网袋，下部分为密网孔网袋;所述网袋与污水进水管道相连。本发明将污水处理预处理的粗栅渣、细栅渣和沉砂处理的三个工段的功能合并在一个双层网袋中完成，大幅度节约了用于该类项目预处理方面的设备投资。

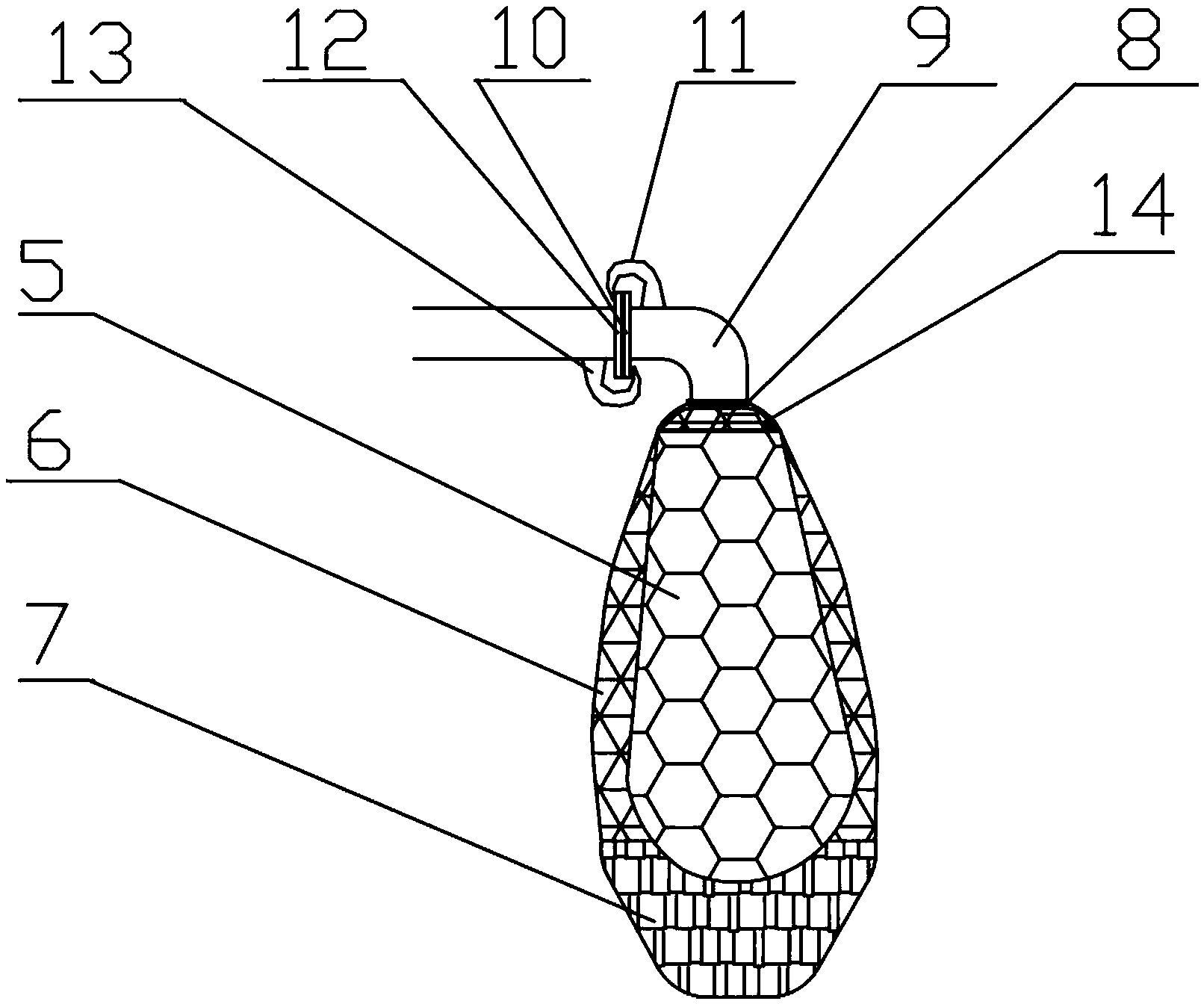

摘要附图
权利要求书
1.一种小流量污水预处理装置，其特征在于，包括网袋，所述网袋包括内外两层，内层网袋为疏网孔网袋，外层网袋分为上下两部分，所述外层网袋的上部分为细网孔网袋，下部分为密网孔网袋;所述网袋与污水进水管道相连。
2.根据权利要求1所述的小流量污水预处理装置，其特征在于，所述网袋由尼龙或不锈钢丝编织而成，所述外层网袋大于内层网袋。
3.根据权利要求1所述的小流量污水预处理装置，其特征在于，所述疏网孔网袋的网孔直径在10-30mm之间。
4.根据权利要求1所述的小流量污水预处理装置，其特征在于，所述细网孔网袋的网孔直径在1-5mm之间，所述密网孔网袋的网孔直径在0.5mm以下。
5.根据权利要求1所述的小流量污水预处理装置，其特征在于，所述外层网袋的高度在800mm以下，最大直径在500mm以下。
6.根据权利要求1所述的小流量污水预处理装置，其特征在于，所述网袋的上口为收紧口。
7.根据权利要求1-6任一项所述的小流量污水预处理装置，其特征在于，还包括挂扣弯头，所述网袋通过所述挂扣弯头与污水进水管道可拆卸连接。
8.根据权利要求7所述的小流量污水预处理装置，其特征在于，所述挂扣弯头与所述网袋连接的一端设置为扩张口，所述挂扣弯头与污水进水管道连接的一端设有挂扣法兰和挂扣钩，所述污水进水管道与所述挂扣弯头对应连接的一端设有承接法兰和承托钩，所述挂扣法兰和承接法兰对接，且所述挂扣钩挂扣在所述承接法兰上，所述承托钩钩设在所述挂扣法兰上，从而实现污水管道和挂扣弯头连接在一起。
9.根据权利要求8所述的小流量污水预处理装置，其特征在于，所述网袋通过挂扣弯头悬挂在污水生化池中，所述污水生化池的池底设有曝气装置，所述污水生化池外设有鼓风机，所述鼓风机与曝气装置连接。
10.根据权利要求9所述的小流量污水预处理装置，其特征在于，所述曝气装置为曝气头。
说明书
一种小流量污水预处理装置
技术领域
本发明涉及污水处理技术领域，特别是涉及一种小流量污水预处理装置。
背景技术
污水处理装置一般分为三个部分：粗格栅、细格栅、沉砂池。对于较大规模的污水处理厂而言，粗格栅、细格栅和沉砂池三个工段应分别建设，并各自设置自动化机械设备。但对小流量污水，如农村污水，如果三段分别采用机械化设备，一方面在土建和设备采购上需要耗费大量投资，与小流量污水，尤其是农村污水的投资能力十分不匹配，另一方面，目前一般设备厂家生产的上述设备，限于尺寸不能过小而导致的无法加工，其生产的产品实际处理能力会大幅度超过其应用的能力，例如，一台0.5m宽的细格栅可以应用到1万吨/天的污水厂中，而目前在农村污水的设计中，由于设计者找不到宽度更小的细格栅，因而往往将其应用到1000吨左右的污水处理设施中，这就导致了投资的浪费，使广大农村用户难以承担高昂的投资费用。
传统的预处理段，其清捞出的杂物，包括粗细栅渣和沉砂，其上都附着有大量有机污染物，在清捞时会散发臭气，影响工作和生活环境，其堆埋地点如果不能很好的处理，会对周围水体或地下水源造成二次污染。
发明内容
(一)要解决的技术问题
本发明要解决的技术问题是如何方便小流量污水处理，降低投资费用。
(二)技术方案
为了解决上述技术问题，本发明提供一种小流量污水预处理装置，其包括网袋，所述网袋包括内外两层，内层网袋为疏网孔网袋，外层网袋分为上下两部分，所述外层网袋的上部分为细网孔网袋，下部分为密网孔网袋;所述网袋与污水进水管道相连。
其中，所述网袋可以由尼龙或不锈钢丝编织而成，所述外层网袋大于内层网袋。
优选地，疏网孔网袋的网孔直径在10-30mm之间。
优选地，所述细网孔网袋的网孔直径在1-5mm之间，所述密网孔网袋的网孔直径在0.5mm以下。
优选地，所述外层网袋的高度在800mm以下，最大直径在500mm 以下。
其中，所述网袋的上口为收紧口。
具体地，还包括挂扣弯头，所述网袋通过所述挂扣弯头与污水进水管道可拆卸连接。
进一步地，所述挂扣弯头与所述网袋连接的一端设置为扩张口，所述挂扣弯头与污水进水管道连接的一端设有挂扣法兰和挂扣钩，所述污水进水管道与所述挂扣弯头对应连接的一端设有承接法兰和承托钩，所述挂扣法兰和承接法兰对接，且所述挂扣钩挂扣在所述承接法兰上，所述承托钩钩设在所述挂扣法兰上，从而实现污水管道和挂扣弯头连接在一起。
其中，所述网袋通过挂扣弯头悬挂在污水生化池中，所述污水生化池的池底设有曝气装置，所述污水生化池外设有鼓风机，所述鼓风机与曝气装置连接。
进一步地，所述曝气装置为曝气头。
(三)有益效果
与现有技术相比，本发明具有以下优点：
本发明提供的一种小流量污水预处理装置，其包括网袋，所述网袋包括内外两层，内层网袋为疏网孔网袋，承担粗格栅功能，外层网袋分为上下两部分，所述外层网袋的上部分为细网孔，承担细格栅功能，下部分为密网孔，承担沉砂池功能;所述网袋与污水进水管道相连。本设备将污水处理预处理的三个工段的功能，合并在一个双层网袋中完成，大幅度节约了用于该类项目预处理方面的设备投资;
网袋装设在污水生化池中，在好氧生化的作用下，可以有效的降解所拦截杂物上附着的有机污染物，使网袋所拦截杂物更加清洁，便于清理，也避免了对环境的污染。
