申请日2017.10.12
公开(公告)日2018.01.19
IPC分类号B01F15/00; C02F11/00
摘要
油污泥吸附材料搅拌釜，包括搅拌釜、支撑底座、固定套、调节杆、转动套、加固杆、安装板、固定板，所述支撑底座通过固定钉连接地面，所述支撑底座内部具有固定套槽，所述固定套槽与固定套相适应，所述固定套连接固定套槽，所述固定套内部与调节杆相适应，所述调节杆连接固定套，所述固定套与调节杆相互啮合，所述调节杆上部具有转动凸起，所述固定板与搅拌釜相适应，所述搅拌釜连接固定板，所述固定板外侧通过多个安装螺钉连接安装板，所述安装板下部具有安装凸起，所述安装凸起内部与转动套相适应，所述转动套连接安装凸起，所述转动套内部具有转动凸起槽。
权利要求书
1.一种油污泥吸附材料搅拌釜，其特征是:包括搅拌釜、支撑底座、固定套、调节杆、转动套、加固杆、安装板、固定板，所述支撑底座通过固定钉连接地面，所述支撑底座内部具有固定套槽，所述固定套槽与固定套相适应，所述固定套连接固定套槽，所述固定套内部与调节杆相适应，所述调节杆连接固定套，所述固定套与调节杆相互啮合，所述调节杆上部具有转动凸起，所述固定板与搅拌釜相适应，所述搅拌釜连接固定板，所述固定板外侧通过多个安装螺钉连接安装板，所述安装板下部具有安装凸起，所述安装凸起内部与转动套相适应，所述转动套连接安装凸起，所述转动套内部具有转动凸起槽，所述转动凸起槽与转动凸起相适应，所述转动凸起连接转动凸起槽，所述转动凸起在转动凸起槽内转动。
2.根据权利要求1所述的油污泥吸附材料搅拌釜，其特征是: 所述安装凸起两侧连接固定块，所述固定块外侧通过固定轴连接加固杆，所述加固杆在固定轴上转动，所述支撑底座两侧具有紧固凸起，所述紧固凸起通过紧固螺钉连接加固杆，所述加固杆在紧固螺钉上滑动。
说明书
油污泥吸附材料搅拌釜
技术领域
本发明涉及搅拌釜领域，尤其涉及一种油污泥吸附材料搅拌釜。
背景技术
油污泥吸附材料需要使用搅拌釜搅拌后才能更好的发挥油污吸附能力，然而现有的油污泥吸附材料搅拌釜不便于调节，不能够将装置调节到平衡状态，使得与之连接的搅拌釜在搅拌过程中易发生倾倒。
发明内容
本发明针对现有技术存在的上述不足，提供一种便于调节的油污泥吸附材料搅拌釜。
本发明的目的是通过以下技术方案来实现：

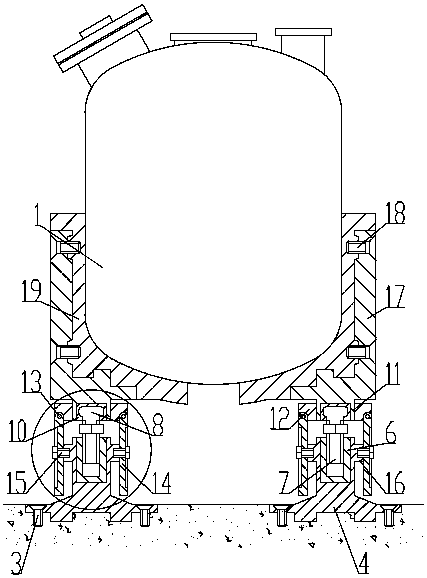

一种油污泥吸附材料搅拌釜，包括搅拌釜、支撑底座、固定套、调节杆、转动套、加固杆、安装板、固定板，所述支撑底座通过固定钉连接地面，所述支撑底座内部具有固定套槽，所述固定套槽与固定套相适应，所述固定套连接固定套槽，所述固定套内部与调节杆相适应，所述调节杆连接固定套，所述固定套与调节杆相互啮合，所述调节杆上部具有转动凸起，所述固定板与搅拌釜相适应，所述搅拌釜连接固定板，所述固定板外侧通过多个安装螺钉连接安装板，所述安装板下部具有安装凸起，所述安装凸起内部与转动套相适应，所述转动套连接安装凸起，所述转动套内部具有转动凸起槽，所述转动凸起槽与转动凸起相适应，所述转动凸起连接转动凸起槽，所述转动凸起在转动凸起槽内转动。
所述安装凸起两侧连接固定块，所述固定块外侧通过固定轴连接加固杆，所述加固杆在固定轴上转动，所述支撑底座两侧具有紧固凸起，所述紧固凸起通过紧固螺钉连接加固杆，所述加固杆在紧固螺钉上滑动。
有益效果：
固定板固定在搅拌釜上，令搅拌釜与固定板相对结构稳定，固定套固定在固定套槽内，令固定套与支撑底座连接稳固，调节杆与固定套相互啮合，使调节杆高度便于调节，转动套固定在安装凸起内，令转动套与安装凸起连接牢固，转动凸起在转动凸起槽内转动，使转动套在调节杆上升过程中不会随之转动，使装置便于调节，紧固凸起通过紧固螺钉连接加固杆，使加固杆与紧固凸起相对结构稳定，增加了支撑底座与安装板间的相对稳定性，通过调节紧固螺钉与紧固凸起连接的紧密度，能够改变加固杆与紧固凸起的连接状态，进而改变加固杆与紧固凸起的相对位置，固定块外侧通过固定轴连接加固杆，令固定块与加固杆间结构稳定，且便于加固杆位置的调节，这种油污泥吸附材料搅拌釜便于调节，能够将装置调节到平衡状态，使得与之连接的搅拌釜在搅拌过程中不会发生倾倒。
