申请日2015.10.30
公开(公告)日2016.02.03
IPC分类号C02F1/32; C02F1/28
摘要
本发明涉及污水过滤技术领域，尤其涉及一种紫外线杀菌污水过滤器。通过箱体;所述箱体内壁面上设置有反光层，箱体中央竖向设置有圆形的紫外线灯管;所述紫外线灯管外设置有螺旋形的过滤盘管;所述箱体上、下部分别设置有与外界连通的进水管和出水管，该进水管与盘管一端连通，出水管与盘管另一端连通;所述过滤盘管内从上置下依次设置有鹅卵石层、细卵石层、过滤网层、活性炭层、过滤棉层;所述盘管与进水管之间、盘管与出水管之间、鹅软石层与细卵石层之间、细卵石层与过滤网层之间、过滤网层与活性炭层之间、活性炭层与过滤棉层之间均设有带有通孔的隔板;使一种紫外线杀菌污水过滤器杀菌效果好。

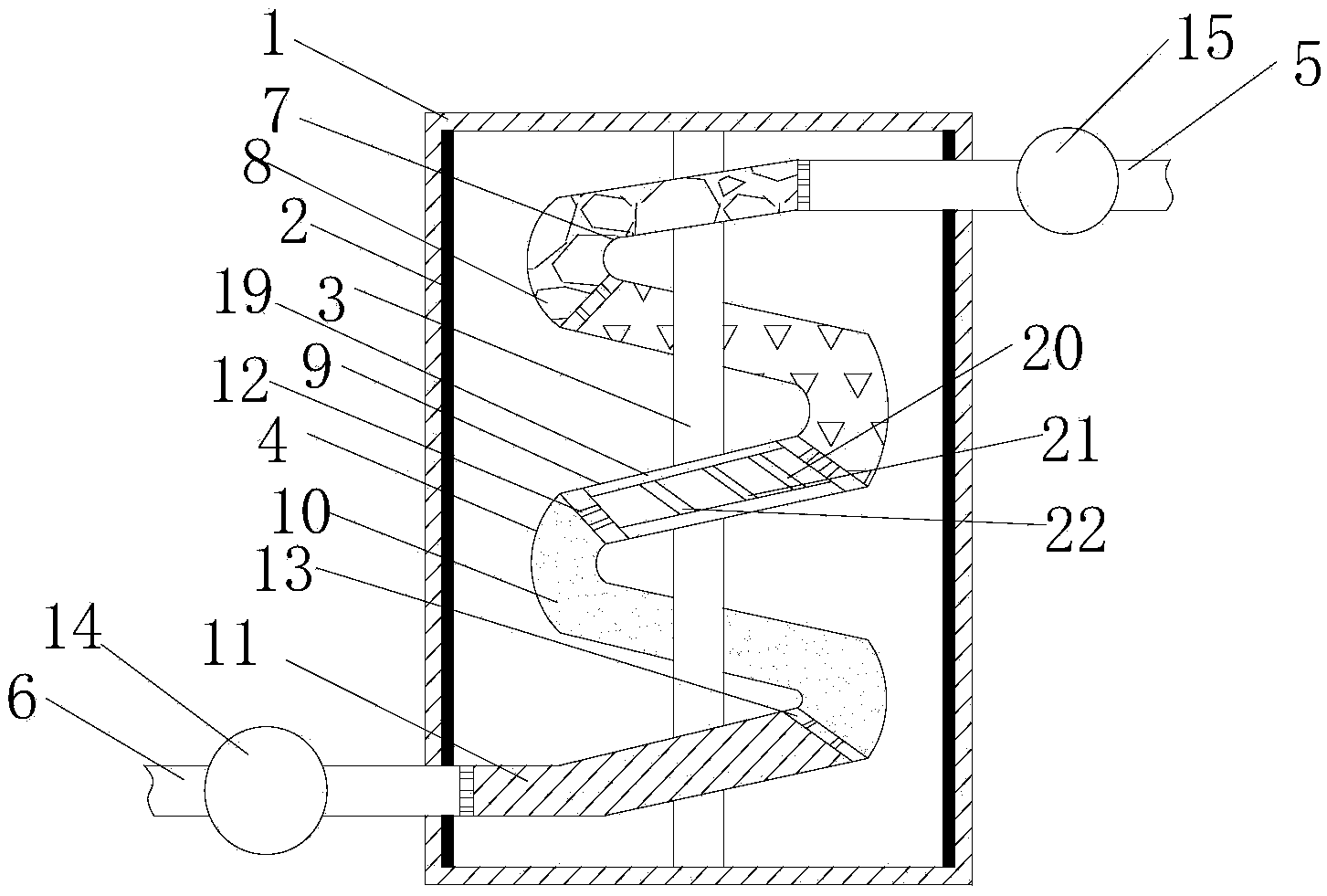

摘要附图
权利要求书
1.一种紫外线杀菌污水过滤器，其特征在于，包括箱体;所述箱体内壁面上设置有反光层，箱体中央竖向设置有圆形的紫外线灯管;所述紫外线灯管外设置有螺旋形的过滤盘管;所述箱体上、下部分别设置有进水管和出水管，该进水管与盘管一端连通，出水管与盘管另一端连通;所述过滤盘管内从上置下依次设置有鹅卵石层、细卵石层、过滤网层、活性炭层、过滤棉层;所述盘管与进水管之间、盘管与出水管之间、鹅软石层与细卵石层之间、细卵石层与过滤网层之间、过滤网层与活性炭层之间、活性炭层与过滤棉层之间均设有带有通孔的隔板。
2.根据权利要求1所述的一种紫外线杀菌污水过滤器，其特征在于，所述出水管上设置有出水泵，进水管上设置有进水泵。
3.根据权利要求1所述的一种紫外线杀菌污水过滤器，其特征在于，所述反光层上设置有至少两个第一凹槽，箱体内壁面与第一凹槽对应位置处均设置有第二凹槽;所述第一凹槽与对应的第二凹槽连通，且第一、第二凹槽内设置有紫外线灯。
说明书
一种紫外线杀菌污水过滤器
技术领域
本发明涉及污水过滤技术领域，尤其涉及一种紫外线杀菌污水过滤器。
背景技术
污水处理过滤器主要是用于固体悬浮颗粒的分离、去除悬浮物并去除水中细菌的装置;目前在杀灭水中一般采用净水药片或者紫外线灯杀菌方式;但是采用净水药片会使水中留有其他物质，不利于人体健康;而采用紫外线灯杀菌，容易导致杀菌杀的不够干净。
发明内容
本发明的目的是提供杀菌效果好的一种紫外线杀菌污水过滤器。
本发明的技术方案如下：
一种紫外线杀菌污水过滤器，其特征在于，包括箱体;所述箱体内壁面上设置有反光层，箱体中央竖向设置有圆形的紫外线灯管;所述紫外线灯管外设置有螺旋形的过滤盘管;所述箱体上、下部分别设置有进水管和出水管，该进水管与盘管一端连通，出水管与盘管另一端连通;所述过滤盘管内从上置下依次设置有鹅卵石层、细卵石层、过滤网层、活性炭层、过滤棉层;所述盘管与进水管之间、盘管与出水管之间、鹅软石层与细卵石层之间、细卵石层与过滤网层之间、过滤网层与活性炭层之间、活性炭层与过滤棉层之间均设有带有通孔的隔板。
所述出水管上设置有出水泵，进水管上设置有进水泵。通过设置出水泵和进水泵，以加快过滤速度。
所述反光层上设置有至少两个第一凹槽，箱体内壁面与第一凹槽对应位置处均设置有第二凹槽;所述第一凹槽与对应的第二凹槽连通，且第一、第二凹槽内设置有紫外线灯。通过设置紫外线灯结合反光层，大大增加了紫外线的杀菌效果。
本发明的有益效果是：由于污水从进水管流入过滤盘管，在过滤盘管的中央有紫外线灯管;以便于对过滤盘管内的污水进行杀菌处理，进一步的，由于过滤盘管采用螺旋形，以增加污水留存在过滤盘管内的时间，增加了杀菌效果;由于在箱体内壁上设置有反光层，紫外线灯管发出的光线通过反光层反射在过滤盘管上，大大增加了杀菌效果;从进水管流入的污水经过鹅卵石层过滤大体积的固体颗粒物，再经过细卵石层过滤小体积的固体颗粒物，再经过过滤网层进一步过滤固体颗粒，再经过活性炭层除臭，最后经过过滤棉层过滤活性炭层留下的固体活性炭;通过设置隔板以分隔鹅卵石层、细卵石层、过滤网层、活性炭层、过滤棉层。
