申请日2015.10.30
公开(公告)日2016.02.03
IPC分类号C02F9/10; B01D29/35; B01D29/82; B09B3/00; B09B5/00; F23G7/00
摘要
本发明公开了一种基于GSM网络的小区的污水处理系统，其特征在于：包括集中处理罐、废水蒸发装置以及设置在小区各个家庭内的厨房垃圾回收终端、排泄物回收终端，所述厨房垃圾回收终端经由第一管路连接至集中处理罐，排泄物回收终端经由第二管路连接至集中处理罐。本发明可以实现对用户蒸馏水原料的贡献做统计，进而可以计入用户提供的原料费用，提高用户的安装以及使用该系统的积极性，蒸馏水可以直接返回用户作为中水使用，使得该污水处理系统可以产生直接经济价值，有利于集中化污水处理系统的长期有效运行。

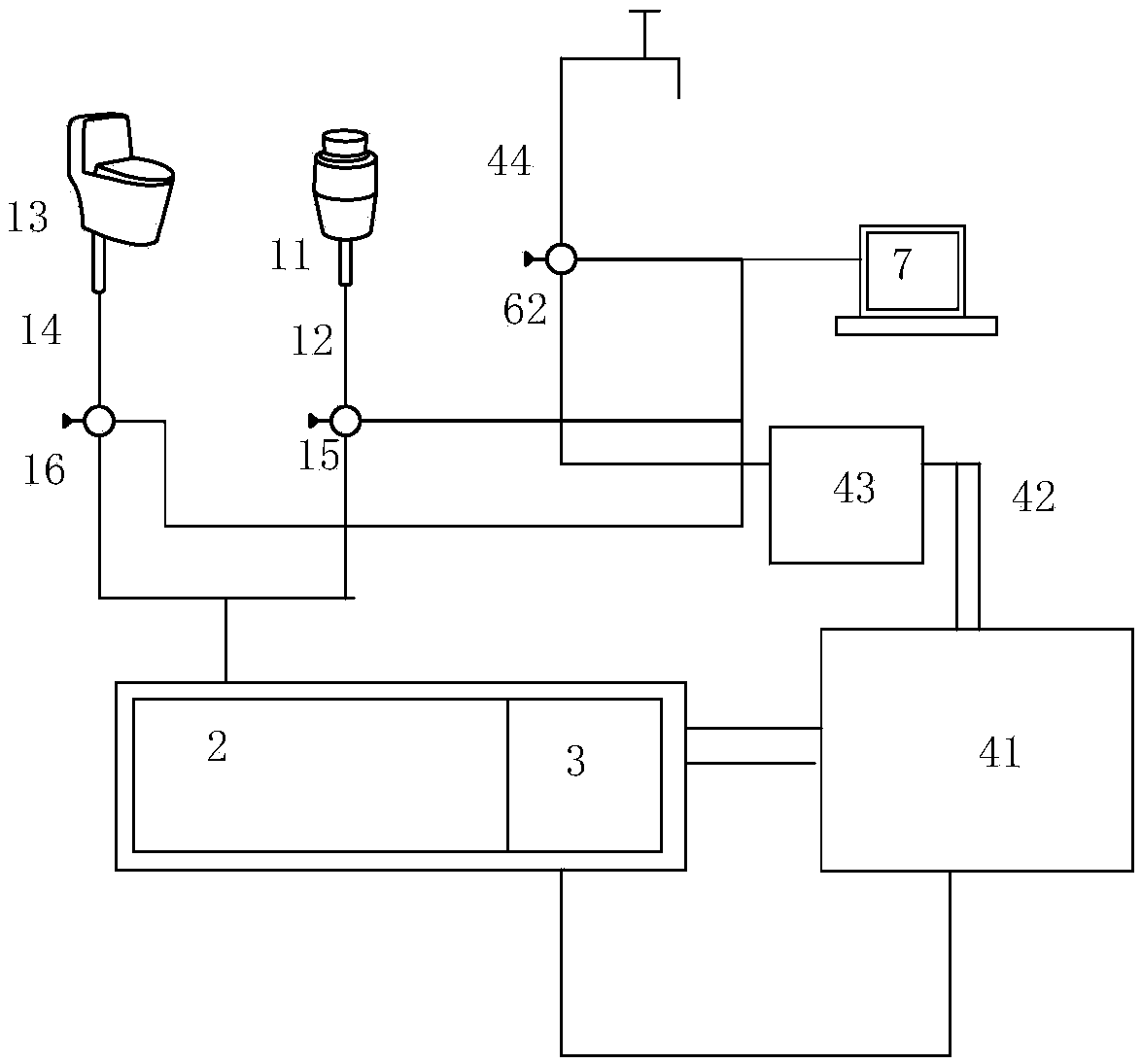

摘要附图
权利要求书
1.一种基于GSM网络的小区的污水处理系统，其特征在于：包括集中处理罐、废水蒸发装置以及设置在小区各个家庭内的厨房垃圾回收终端、排泄物回收终端，所述厨房垃圾回收终端经由第一管路连接至集中处理罐，排泄物回收终端经由第二管路连接至集中处理罐，第一管路和第二管路上分别设置有第一流量计和第二流量计，集中处理罐内设置有固液分离机，废水蒸发装置包括蒸馏设备、蒸汽输出总管，蒸馏设备包括废水蒸发罐以及燃烧炉，所述固液分离机的固体输出端连接至燃烧炉，所述固液分离机的液体输出端连接废水蒸发罐，所述蒸汽输出总管连接至废水蒸发罐，蒸汽输出总管通连接至冷凝器，冷凝器连接至输水管，输水管上设置有第三流量计，第一流量计和第二流量计以及第三流量计均通过GSM通信模块连接至远程计费服务终端。
2.根据权利要求1所述的基于GSM网络的小区的污水处理系统，其特征在于：所述固液分离机包括动力泵、分离腔、电机、压缩螺杆，集中处理罐内通过动力泵连接至分离腔的一端，分离腔内转动安装有压缩螺杆，压缩螺杆通过电机驱动，分离腔的下方设置有连通至分离腔外部的过水孔，过水孔经连接至液体输出端，分离腔的另一端连接至固体输出端。
3.根据权利要求1所述的基于GSM网络的小区的污水处理系统，其特征在于：所述厨房垃圾回收终端采用厨房垃圾处理器。
4.根据权利要求1所述的基于GSM网络的小区的污水处理系统，其特征在于：所述排泄物回收终端包括坐便器、蹲便器、小便池。
说明书
一种基于GSM网络的小区的污水处理系统
技术领域
本发明涉及一种基于GSM网络的小区的污水处理系统。
背景技术
污水处理是使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业，交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。医院、港口、公园、商业中心、新建的郊外住宅区、高级住宅区、疗养区、学校、农场、渔场、狩猎场等均可称为小区，我们最常遇到的主要是由居住区、疗养院、商业中心、机关学校等一种功能或多种功能构成的相对独立的区域，其排水系统通常不在城市市政管网覆盖范围之内。根据当地的环保标准，必须设置独立的污水处理设施，这就是我们所指的小区污水处理。小区污水的处理工艺依据小区污水排入水体的功能不同而异，常用处理方法有：化粪池、一级处理 (初次沉淀池)、生物二级处理及二级处理后再经消毒回用等。由于小区污水处理水量较小，管理水平不高，所以，在工艺设计时尽可能选用无污泥或少污泥的处理工艺，以防止因污泥处理不善造成二次污染。现有的处理小区污水的环保公司的经济效益，不是很高，究其根本原因是小区污物处理的成本高，其资金来源多来自于政府投入以及社区物业投入，而污物处理本身难以产生直接的经济价值，因此如何设计一种可以产生直接经济价值的污水处理系统，成为本行业技术人员所要解决的技术问题。
发明内容
本发明的目的在于克服现有技术中存在的上述不足，而提供一种结构设计合理，可以产生直接经济价值的基于GSM网络的小区的污水处理系统。
本发明解决上述问题所采用的技术方案是：
一种基于GSM网络的小区的污水处理系统，其特征在于：包括集中处理罐、废水蒸发装置以及设置在小区各个家庭内的厨房垃圾回收终端、排泄物回收终端，所述厨房垃圾回收终端经由第一管路连接至集中处理罐，排泄物回收终端经由第二管路连接至集中处理罐，第一管路和第二管路上分别设置有第一流量计和第二流量计，集中处理罐内设置有固液分离机，废水蒸发装置包括蒸馏设备、蒸汽输出总管，蒸馏设备包括废水蒸发罐以及燃烧炉，所述固液分离机的固体输出端连接至燃烧炉，所述固液分离机的液体输出端连接废水蒸发罐，所述蒸汽输出总管连接至废水蒸发罐，蒸汽输出总管通连接至冷凝器，冷凝器连接至输水管，输水管上设置有第三流量计，第一流量计和第二流量计以及第三流量计均通过GSM通信模块连接至远程计费服务终端。采用这种结构，可以对小区用户的厨房垃圾回收量以及排泄物回收量通过第一流量计和第二流量计做统计，并通过固液分离机对固体废物做统一回收，并作为蒸馏水过程的燃料，并通过第三流量计对水的用量做统计，通过以上设置，可以实现对用户蒸馏水原料的贡献做统计，进而可以计入用户提供的原料费用，提高用户的安装以及使用该系统的积极性，蒸馏水可以直接返回用户作为中水使用，使得该污水处理系统可以产生直接经济价值，有利于集中化污水处理系统的长期有效运行。第一流量计和第二流量计以及第三流量计均通过GSM通信模块连接至远程计费服务终端。避免了长距离第一流量计和第二流量计以及第三流量计布置数据连接线的资金投入以及工作量。
作为优选，所述固液分离机包括动力泵、分离腔、电机、压缩螺杆，集中处理罐内通过动力泵连接至分离腔的一端，分离腔内转动安装有压缩螺杆，压缩螺杆通过电机驱动，分离腔的下方设置有连通至分离腔外部的过水孔，过水孔经连接至液体输出端，分离腔的另一端连接至固体输出端。
作为优选，所述厨房垃圾回收终端采用厨房垃圾处理器。
作为优选，所述排泄物回收终端包括坐便器、蹲便器、小便池。
本发明与现有技术相比，具有以下优点和效果：可以实现对用户蒸馏水原料的贡献做统计，进而可以计入用户提供的原料费用，提高用户的安装以及使用该系统的积极性，蒸馏水可以直接返回用户作为中水使用，使得该污水处理系统可以产生直接经济价值，有利于集中化污水处理系统的长期有效运行。
