申请日2017.10.12
公开(公告)日2018.02.02
IPC分类号C02F9/04
摘要
本发明公开了一种生活污水粉碎消毒储存柜，包括柜体，所述柜体的内部固定有污水沉淀室，所述污水沉淀室底部一端固定有污水进入管道，所述污水沉淀室背离污水进入管道的一端固定有过滤装置，所述过滤装置背离污水沉淀室的一侧固定有污水处理室，所述污水处理室的下方固定有储存罐，所述污水沉淀室的内部底端固定有隔挡装置，所述隔挡装置的下端固定有粉碎箱，所述粉碎箱的内部转动有粉碎装置，所述储存罐背离污水进入管道的一端固定有排放管道，所述隔挡装置包括电控伸缩板，所述电控伸缩板上端转动安装有防堵塞转轮。本发明能够将生活污水进行处理，处理后的污水排放至河流不会造成环境的污染，并且操作简单成本低。
权利要求书

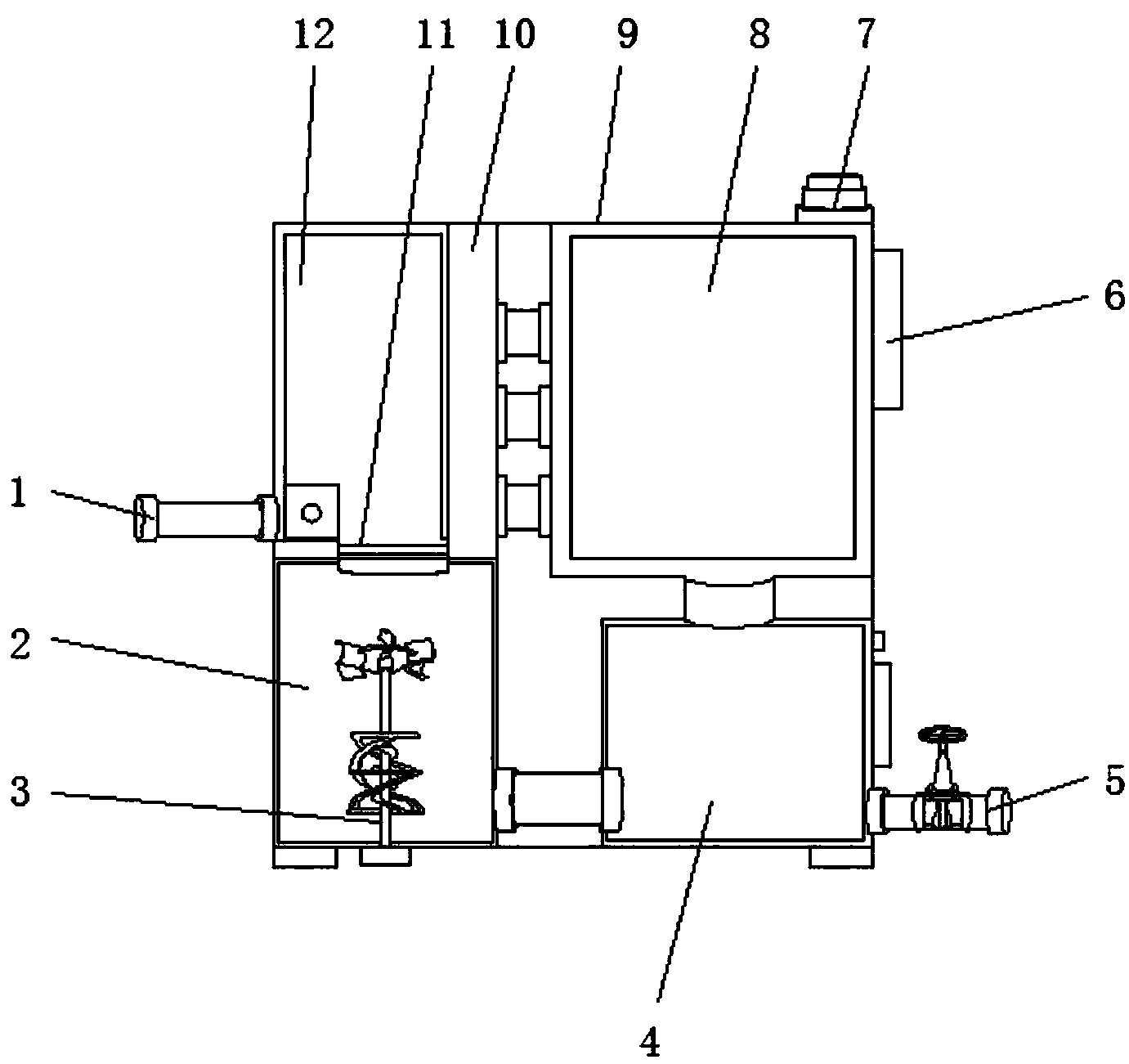

1.一种生活污水粉碎消毒储存柜，包括柜体(9)，其特征在于：所述柜体(9)的内部固定有污水沉淀室(12)，所述污水沉淀室(12)底部一端固定有污水进入管道(1)，所述污水沉淀室(12)背离污水进入管道(1)的一端固定有过滤装置(10)，所述过滤装置(10)背离污水沉淀室(12)的一侧固定有污水处理室(8)，所述污水处理室(8)背离污水沉淀室(12)的一端开设有检修门(6)，所述污水处理室(8)的下方固定有储存罐(4)，所述污水沉淀室(12)的内部底端固定有隔挡装置(11)，所述隔挡装置(11)的下端固定有粉碎箱(2)，所述粉碎箱(2)的内部转动有粉碎装置(3)，所述储存罐(4)背离污水进入管道(1)的一端固定有排放管道(5)，所述污水处理室(8)的上端开设有加药口(7)，所述隔挡装置(11)包括电控伸缩板(14)，所述电控伸缩板(14)上端转动安装有防堵塞转轮(15)，所述电控伸缩板(14)的一端固定有固定板(13)，所述过滤装置(10)包括过滤板(17)，所述过滤板(17)两侧对称固定有固定侧板(16)，所述粉碎装置(3)包括传动杆(20)，所述传动杆(20)的端头固定有第二粉碎刀(18)，所述第二粉碎刀(18)的上方固定有第一粉碎刀(19)，所述污水进入管道(1)位于污水沉淀室(12)
内的一端与水泵相连接，所述污水沉淀室(12)与污水处理室(8)和储存罐(4)之间通过连通管相连通，所述储存罐(4)的一侧开设有泄压孔，所述储存罐(4)背离粉碎箱(2)的一侧开设有检修门(6)，所述隔挡装置(11)固定安装在隔挡装置(12)与粉碎箱(2)之间。
2.根据权利要求1所述的一种生活污水粉碎消毒储存柜，其特征在于：所述粉碎箱(16)上均匀安装有固定螺母。
说明书
一种生活污水粉碎消毒储存柜
技术领域
本发明涉及生活污水处理设备技术领域，具体为一种生活污水粉碎消毒储存柜。
背景技术
人类赖以生存的地表水源，尤其是湖泊，正面临着气候变化和人类活动所造成的水质污染、水位下降的共同挑战，作位地球的天然蓄水池和重要的谈水生态系统，湖泊面临的各方面挑战对谈水资源安全构成严重威胁，目前，除工农业生产外，运输和旅游船只生活污水残渣也同样加剧了对河湖水质的影响，所以如何将在运输和旅游过程中船只上的生活污水进行合理有效的处理，使得处理过的生活污水排放至河流湖泊中不会对环境和水资源造成污染就显得尤为重要。
发明内容
本发明的目的在于提供一种生活污水粉碎消毒储存柜，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水粉碎消毒储存柜，包括柜体，所述柜体的内部固定有污水沉淀室，所述污水沉淀室底部一端固定有污水进入管道，所述污水沉淀室背离污水进入管道的一端固定有过滤装置，所述过滤装置背离污水沉淀室的一侧固定有污水处理室，所述污水处理室背离污水沉淀室的一端开设有检修门，所述污水处理室的下方固定有储存罐，所述污水沉淀室的内部底端固定有隔挡装置，所述隔挡装置的下端固定有粉碎箱，所述粉碎箱的内部转动有粉碎装置，所述储存罐背离污水进入管道的一端固定有排放管道，所述污水处理室的上端开设有加药口，所述隔挡装置包括电控伸缩板，所述电控伸缩板上端转动安装有防堵塞转轮，所述电控伸缩板的一 端固定有固定板，所述过滤装置包括过滤板，所述过滤板两侧对称固定有固定侧板，所述粉碎装置包括传动杆，所述传动杆的端头固定有第二粉碎刀，所述第二粉碎刀的上方固定有第一粉碎刀。
所述污水进入管道位于污水沉淀室内的一端与水泵相连接。
所述污水沉淀室与污水处理室和储存罐之间通过连通管相连通。
所述储存罐的一侧开设有泄压孔。
所述储存罐背离粉碎箱的一侧开设有检修门。
所述隔挡装置固定安装在隔挡装置与粉碎箱之间。
优选的，所述粉碎箱上均匀安装有固定螺母。
与现有技术相比，本发明的有益效果是：
1、本发明污水沉淀室可以将生活污水进行沉淀处理，沉淀后的杂质和固体垃圾可以由电控伸缩板自由的打开掉入至粉碎箱中，此时粉碎装置中的第二粉碎刀和第一粉碎刀可以将块状的固体生活垃圾粉碎，粉碎后的垃圾然后通过连通管进入至储存罐中储存，过滤装置将污水沉淀室中的固体垃圾过滤掉后污水会进入到污水处理室中处理，污水处理的过程中可以通过加药口向污水处理室内部加入药物加快污水的处理，处理后的污水也会进入至储存罐中统一处理或者直接排入至河流中。
2、本发明污水处理室的一侧和储存罐的一侧均开设有检修门，便于对内部进行维修和清理，储存罐的一侧开设有泄压孔，可以有效的将储存罐内部产生的气体排出，防止内部进行发酵压力过大遇明火发生危险。
