申请日2017.10.12
公开(公告)日2018.01.19
IPC分类号C02F1/00; C02F1/52; C02F1/56
摘要
本发明涉及一种辅助装置，尤其涉及一种污水处理用辅助装置。本发明要解决的技术问题是提供一种污水处理用辅助装置。为了解决上述技术问题，本发明提供了这样一种污水处理用辅助装置，包括有搅溶机构等;污水槽左侧的地面上安装有支脚，支脚的顶部安装有储剂箱，储剂箱的顶部左侧开有加料口，储剂箱右壁下部连接有出料管，出料管上设有落料机构，污水槽右侧的地面上安装有搅溶机构。本发明达到了可以及时溶解污水处理剂和提高污水净化速度的效果，装置设置两个搅溶机构，使得污水处理剂与污水充分反应，避免产生结块或浪费，加快其净化速度，同时提高其净化效果。
权利要求书

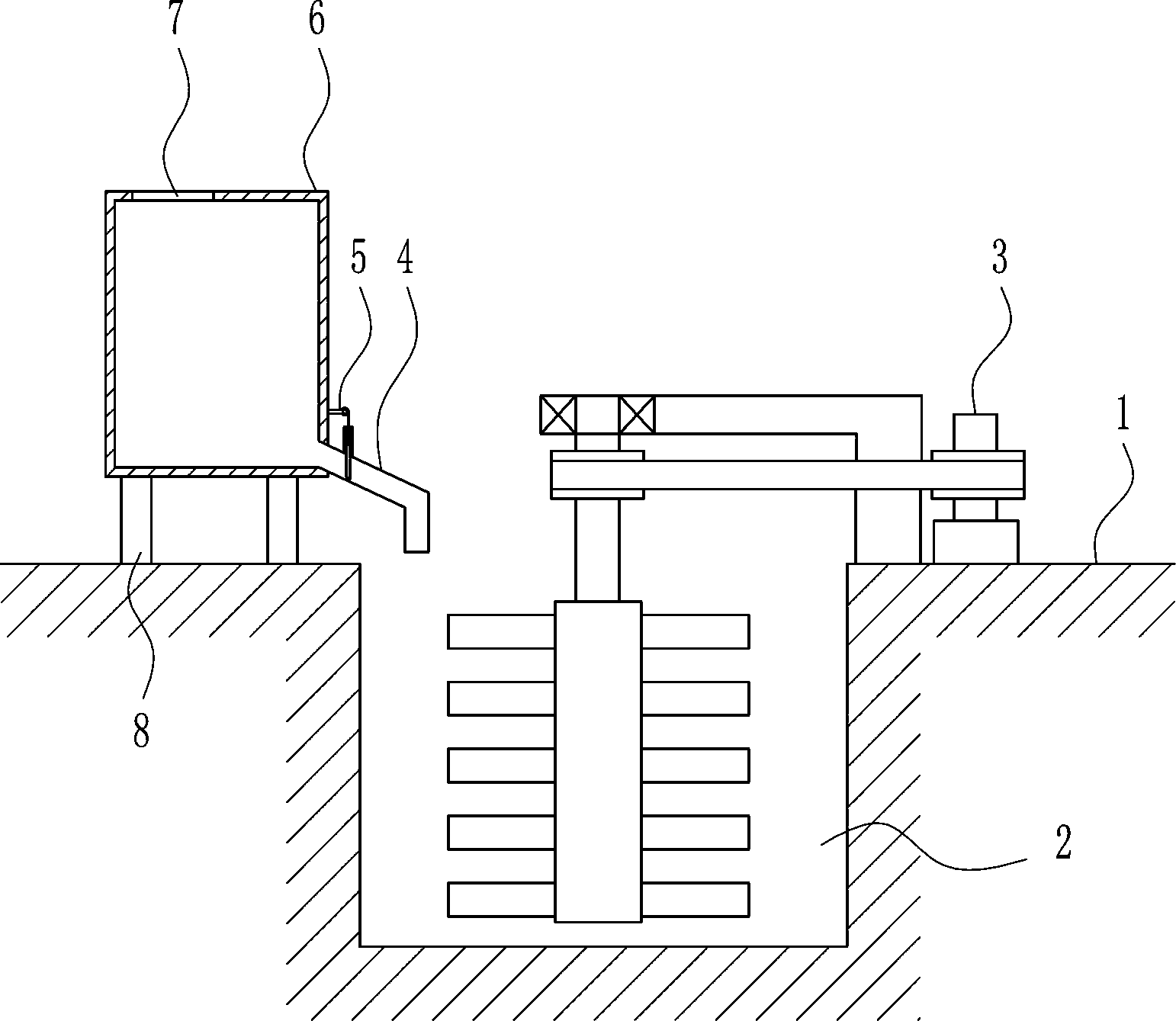

1.一种污水处理用辅助装置，其特征在于，包括有搅溶机构(3)、出料管(4)、落料机构(5)、储剂箱(6)和支脚(8)，污水槽(2)左侧的地面(1)上安装有支脚(8)，支脚(8)的顶部安装有储剂箱(6)，储剂箱(6)的顶部左侧开有加料口(7)，储剂箱(6)右壁下部连接有出料管(4)，出料管(4)上设有落料机构(5)，污水槽(2)右侧的地面(1)上安装有搅溶机构(3)。
2.根据权利要求1所述的一种污水处理用辅助装置，其特征在于，搅溶机构(3)包括有第一转轴(30)、第一皮带轮(31)、电机(32)、第一支架(33)、第一平皮带(34)、第一轴承座(35)、第二皮带轮(36)、第二转轴(37)、第一搅筒(38)和第一搅拌块(39)，污水槽(2)右侧的地面(1)上安装有电机(32)和第一支架(33)，电机(32)设于第一支架(33)的右侧，电机(32)的顶部连接有第一转轴(30)，第一转轴(30)上安装有第一皮带轮(31)，第一支架(33)的顶部左端安装有第一轴承座(35)，第一轴承座(35)上安装有第二转轴(37)，第二转轴(37)上安装有第二皮带轮(36)，第二转轴(37)的底端连接有第一搅筒(38)，第一搅筒(38)位于污水槽(2)内，第一搅筒(38)的外围设有第一搅拌块(39)。
3.根据权利要求2所述的一种污水处理用辅助装置，其特征在于，落料机构(5)包括有第一支杆(51)、第一电动轮(52)、第一拉绳(53)、第一弹性件(55)、滑块(56)、滑轨(57)、槽体(58)和落料板(59)，储剂箱(6)的右壁下部连接有第一支杆(51)，第一支杆(51)的右端安装有第一电动轮(52)，第一电动轮(52)上绕有第一拉绳(53)，出料管(4)的顶部连通有槽体(58)，槽体(58)的顶部中间开有第一导向孔(54)，第一拉绳(53)穿过第一导向孔(54)，槽体(58)顶部的左右两端对称式安装有滑轨(57)，滑轨(57)上设有滑块(56)，滑块(56)上连接有落料板(59)，槽体(58)顶部的左右两侧对称式连接有第一弹性件(55)，第一弹性件(55)位于滑轨(57)的内侧，第一弹性件(55)的底端与落料板(59)的顶部相连接，第一拉绳(53)的末端与落料板(59)的顶部中间相连接。
4.根据权利要求3所述的一种污水处理用辅助装置，其特征在于，还包括有助搅机构(9)，污水槽(2)右侧地面(1)上设有助搅机构(9)，助搅机构(9)包括有第三皮带轮(90)、第二平皮带(91)、第二支架(92)、第二搅筒(93)、第二搅拌块(94)、第四皮带轮(95)、第二轴承座(96)和第三转轴(97)，污水槽(2)右侧地面(1)上设有第二支架(92)，第二支架(92)设于第一支架(33)的前侧，第二支架(92)的顶部左端安装有第二轴承座(96)，第二轴承座(96)上安装有第三转轴(97)，第三转轴(97)上安装有第四皮带轮(95)，第三转轴(97)的底端连接有第二搅筒(93)，第二搅筒(93)的外围设有第二搅拌块(94)，第一转轴(30)的顶端连接有第三皮带轮(90)，第三皮带轮(90)与第四皮带轮(95)之间绕有第二平皮带(91)。
5.根据权利要求4所述的一种污水处理用辅助装置，其特征在于，还包括有散落机构(10)，污水槽(2)内左壁上部连接有散落机构(10)，散落机构(10)包括有固定板(101)和散落槽(102)，污水槽(2)内左壁上部连接有固定板(101)，固定板(101)的右端连接有散落槽(102)，散落槽(102)底部开有散落孔(103)，散落槽(102)底部中间开有穿孔(104)，第二转轴(37)穿过穿孔(104)。
6.根据权利要求5所述的一种污水处理用辅助装置，其特征在于，还包括有斜板(11)、敲块(12)、第二弹性件(13)、第二拉绳(15)、第二电动轮(16)和第二支杆(17)，储剂箱(6)内左壁下部安装有斜板(11)，储剂箱(6)底部左侧开有第二导向孔(14)，左侧支脚(8)的右壁上安装有第二支杆(17)，第二支杆(17)的右端连接有第二电动轮(16)，第二电动轮(16)上绕有第二拉绳(15)，第二拉绳(15)穿过第二导向孔(14)，第二拉绳(15)的末端连接有敲块(12)，敲块(12)的底部左右两侧与储剂箱(6)内底部之间连接有第二弹性件(13)，敲块(12)位于斜板(11)下方。
7.根据权利要求6所述的一种污水处理用辅助装置，其特征在于，还包括有盖板(18)、转杆(19)、第四转轴(20)、加料斗(21)和第三轴承座(22)，储剂箱(6)顶部中间安装有第三轴承座(22)，第三轴承座(22)上安装有第四转轴(20)，第四转轴(20)的顶端连接有转杆(19)，转杆(19)的一端连接有盖板(18)，转杆(19)的另一端连接有加料斗(21)。
说明书
一种污水处理用辅助装置
技术领域
本发明涉及一种辅助装置，尤其涉及一种污水处理用辅助装置。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。
在使用铝盐、铁盐等各种无机混凝剂、絮凝剂的污水处理系统内，如需要处理的水量超过了澄清池的处理能力或由于其他因素造成水中絮体来不及沉降而外漂，只需添加0.1-2ppm的PAM助凝，即可明显提高沉降效果。而且，处理后水的COD和色度指标也会有明显的改善。
在污水处理中，需要投放适量的污水处理剂，并且需要不断搅拌污水，使其充分溶解反应，若是搅拌速度过慢，容易产生结块，降低了污水净化的效果，因此亟需研发一种可以及时溶解污水处理剂、提高污水净化效果的污水处理用辅助装置。
发明内容
(1)要解决的技术问题
本发明为了克服在污水处理中，需要投放适量的污水处理剂，并且需要不断搅拌污水，使其充分溶解反应，若是搅拌速度过慢，容易产生结块，降低了污水净化的效果的缺点，本发明要解决的技术问题是提供一种污水处理用辅助装置。
(2)技术方案
为了解决上述技术问题，本发明提供了这样一种污水处理用辅助装置，包括有搅溶机构、出料管、落料机构、储剂箱和支脚，污水槽左侧的地面上安装有支脚，支脚的顶部安装有储剂箱，储剂箱的顶部左侧开有加料口，储剂箱右壁下部连接有出料管，出料管上设有落料机构，污水槽右侧的地面上安装有搅溶机构。
优选地，搅溶机构包括有第一转轴、第一皮带轮、电机、第一支架、第一平皮带、第一轴承座、第二皮带轮、第二转轴、第一搅筒和第一搅拌块，污水槽右侧的地面上安装有电机和第一支架，电机设于第一支架的右侧，电机的顶部连接有第一转轴，第一转轴上安装有第一皮带轮，第一支架的顶部左端安装有第一轴承座，第一轴承座上安装有第二转轴，第二转轴上安装有第二皮带轮，第二转轴的底端连接有第一搅筒，第一搅筒位于污水槽内，第一搅筒的外围设有第一搅拌块。
优选地，落料机构包括有第一支杆、第一电动轮、第一拉绳、第一弹性件、滑块、滑轨、槽体和落料板，储剂箱的右壁下部连接有第一支杆，第一支杆的右端安装有第一电动轮，第一电动轮上绕有第一拉绳，出料管的顶部连通有槽体，槽体的顶部中间开有第一导向孔，第一拉绳穿过第一导向孔，槽体顶部的左右两端对称式安装有滑轨，滑轨上设有滑块，滑块上连接有落料板，槽体顶部的左右两侧对称式连接有第一弹性件，第一弹性件位于滑轨的内侧，第一弹性件的底端与落料板的顶部相连接，第一拉绳的末端与落料板的顶部中间相连接。
优选地，还包括有助搅机构，污水槽右侧地面上设有助搅机构，助搅机构包括有第三皮带轮、第二平皮带、第二支架、第二搅筒、第二搅拌块、第四皮带轮、第二轴承座和第三转轴，污水槽右侧地面上设有第二支架，第二支架设于第一支架的前侧，第二支架的顶部左端安装有第二轴承座，第二轴承座上安装有第三转轴，第三转轴上安装有第四皮带轮，第三转轴的底端连接有第二搅筒，第二搅筒的外围设有第二搅拌块，第一转轴的顶端连接有第三皮带轮，第三皮带轮与第四皮带轮之间绕有第二平皮带。
优选地，还包括有散落机构，污水槽内左壁上部连接有散落机构，散落机构包括有固定板和散落槽，污水槽内左壁上部连接有固定板，固定板的右端连接有散落槽，散落槽底部开有散落孔，散落槽底部中间开有穿孔，第二转轴穿过穿孔。
优选地，还包括有斜板、敲块、第二弹性件、第二拉绳、第二电动轮和第二支杆，储剂箱内左壁下部安装有斜板，储剂箱底部左侧开有第二导向孔，左侧支脚的右壁上安装有第二支杆，第二支杆的右端连接有第二电动轮，第二电动轮上绕有第二拉绳，第二拉绳穿过第二导向孔，第二拉绳的末端连接有敲块，敲块的底部左右两侧与储剂箱内底部之间连接有第二弹性件，敲块位于斜板下方。
优选地，还包括有盖板、转杆、第四转轴、加料斗和第三轴承座，储剂箱顶部中间安装有第三轴承座，第三轴承座上安装有第四转轴，第四转轴的顶端连接有转杆，转杆的一端连接有盖板，转杆的另一端连接有加料斗。
工作原理：储剂箱内装有污水处理剂，当需要对污水进行处理时，工作人员启动落料机构开始工作，使得污水处理剂通过出料管落出，同时启动搅溶机构开始工作，搅溶机构使得污水处理剂与污水充分溶解反应，当倒出适量的污水处理剂时，工作人员关闭落料机构，当污水处理剂与污水充分溶解反应后，工作人员关闭搅溶机构。
因为搅溶机构包括有第一转轴、第一皮带轮、电机、第一支架、第一平皮带、第一轴承座、第二皮带轮、第二转轴、第一搅筒和第一搅拌块，污水槽右侧的地面上安装有电机和第一支架，电机设于第一支架的右侧，电机的顶部连接有第一转轴，第一转轴上安装有第一皮带轮，第一支架的顶部左端安装有第一轴承座，第一轴承座上安装有第二转轴，第二转轴上安装有第二皮带轮，第二转轴的底端连接有第一搅筒，第一搅筒位于污水槽内，第一搅筒的外围设有第一搅拌块，所以工作人员启动电机开始工作，带动第一皮带轮和第二皮带轮转动，从而带动第一搅筒和第一搅拌块转动，第一搅筒和第一搅拌块将污水处理剂与污水充分搅动，使得污水处理剂与污水充分反应，避免产生结块或浪费，加快其净化速度，同时提高其净化效果。
因为落料机构包括有第一支杆、第一电动轮、第一拉绳、第一弹性件、滑块、滑轨、槽体和落料板，储剂箱的右壁下部连接有第一支杆，第一支杆的右端安装有第一电动轮，第一电动轮上绕有第一拉绳，出料管的顶部连通有槽体，槽体的顶部中间开有第一导向孔，第一拉绳穿过第一导向孔，槽体顶部的左右两端对称式安装有滑轨，滑轨上设有滑块，滑块上连接有落料板，槽体顶部的左右两侧对称式连接有第一弹性件，第一弹性件位于滑轨的内侧，第一弹性件的底端与落料板的顶部相连接，第一拉绳的末端与落料板的顶部中间相连接，所以工作人员启动第一电动轮逆时针转动，收起第一拉绳，带动落料板向上移动，从而使得污水处理剂倒出，反之，落料板向下移回原位，重新隔挡住出料管，停止落料，并且可以通过控制第一电动轮，控制落料板抽离出料管的位置，进而控制落料的速度，提高污水处理的效果。
因为还包括有助搅机构，污水槽右侧地面上设有助搅机构，助搅机构包括有第三皮带轮、第二平皮带、第二支架、第二搅筒、第二搅拌块、第四皮带轮、第二轴承座和第三转轴，污水槽右侧地面上设有第二支架，第二支架设于第一支架的前侧，第二支架的顶部左端安装有第二轴承座，第二轴承座上安装有第三转轴，第三转轴上安装有第四皮带轮，第三转轴的底端连接有第二搅筒，第二搅筒的外围设有第二搅拌块，第一转轴的顶端连接有第三皮带轮，第三皮带轮与第四皮带轮之间绕有第二平皮带，所以当电机在转动时，带动第三皮带轮和第四皮带轮转动，从而带动第二搅筒和第二搅拌块转动，扩大搅动的范围，提高其溶解的速度，加快净化进程。
因为还包括有散落机构，污水槽内左壁上部连接有散落机构，散落机构包括有固定板和散落槽，污水槽内左壁上部连接有固定板，固定板的右端连接有散落槽，散落槽底部开有散落孔，散落槽底部中间开有穿孔，第二转轴穿过穿孔，所以污水处理剂通过出料管落出后，散落到散落槽上，由于散落槽为倾斜式设置，设有污水处理剂会零零散散地通过散落孔落入污水槽内，使得污水处理剂的投放更为均匀，避免污水处理剂过于集中而造成结块。
因为还包括有斜板、敲块、第二弹性件、第二拉绳、第二电动轮和第二支杆，储剂箱内左壁下部安装有斜板，储剂箱底部左侧开有第二导向孔，左侧支脚的右壁上安装有第二支杆，第二支杆的右端连接有第二电动轮，第二电动轮上绕有第二拉绳，第二拉绳穿过第二导向孔，第二拉绳的末端连接有敲块，敲块的底部左右两侧与储剂箱内底部之间连接有第二弹性件，敲块位于斜板下方，所以在落料时，工作人员启动第二电动轮交替收放第二拉绳，带动敲块不断上下敲动斜板，从而使得下料更为顺畅，避免污水处理剂堆积甚至堵塞在储剂箱内。
因为还包括有盖板、转杆、第四转轴、加料斗和第三轴承座，储剂箱顶部中间安装有第三轴承座，第三轴承座上安装有第四转轴，第四转轴的顶端连接有转杆，转杆的一端连接有盖板，转杆的另一端连接有加料斗，所以当需要向储剂箱内添加污水处理剂时，工作人员将加料斗转至加料口的正上方，便于其加料，当加料完成后，工作人员将盖板转至加料口的正上方，盖板盖住加料口，避免杂物落入其中造成污染。
(3)有益效果
本发明达到了可以及时溶解污水处理剂和提高污水净化速度的效果，装置设置两个搅溶机构，使得污水处理剂与污水充分反应，避免产生结块或浪费，加快其净化速度，同时提高其净化效果。
