申请日2017.10.12
公开(公告)日2018.01.05
IPC分类号C02F9/14; C02F101/30
摘要
本发明公开了一种生活污水处理罐，包括保护外壳，所述保护外壳的侧端面固定有进水管，所述保护外壳的上端面插接有栅格挡板，所述栅格挡板的底端固定有垃圾收集桶，所述保护外壳背离栅格挡板的上端面嵌接有第一三相异步电动机，所述第一三相异步电动机的下端面中心位置固定有电动伸缩杆，所述电动伸缩杆的底端固定有潜水搅拌机，所述潜水搅拌机包括第二三相异步电动机，所述第二三相异步电动机的侧端面转动连接有对称分布的转动盘，所述保护外壳的内部中心位置固定有对称分布的悬浮主体。本发明通过设有栅格挡板、悬浮载体和悬浮主体，能提高装置的对污水过滤的效率，同时也能方便操作者对污水处理罐内部的垃圾进行清理。
权利要求书

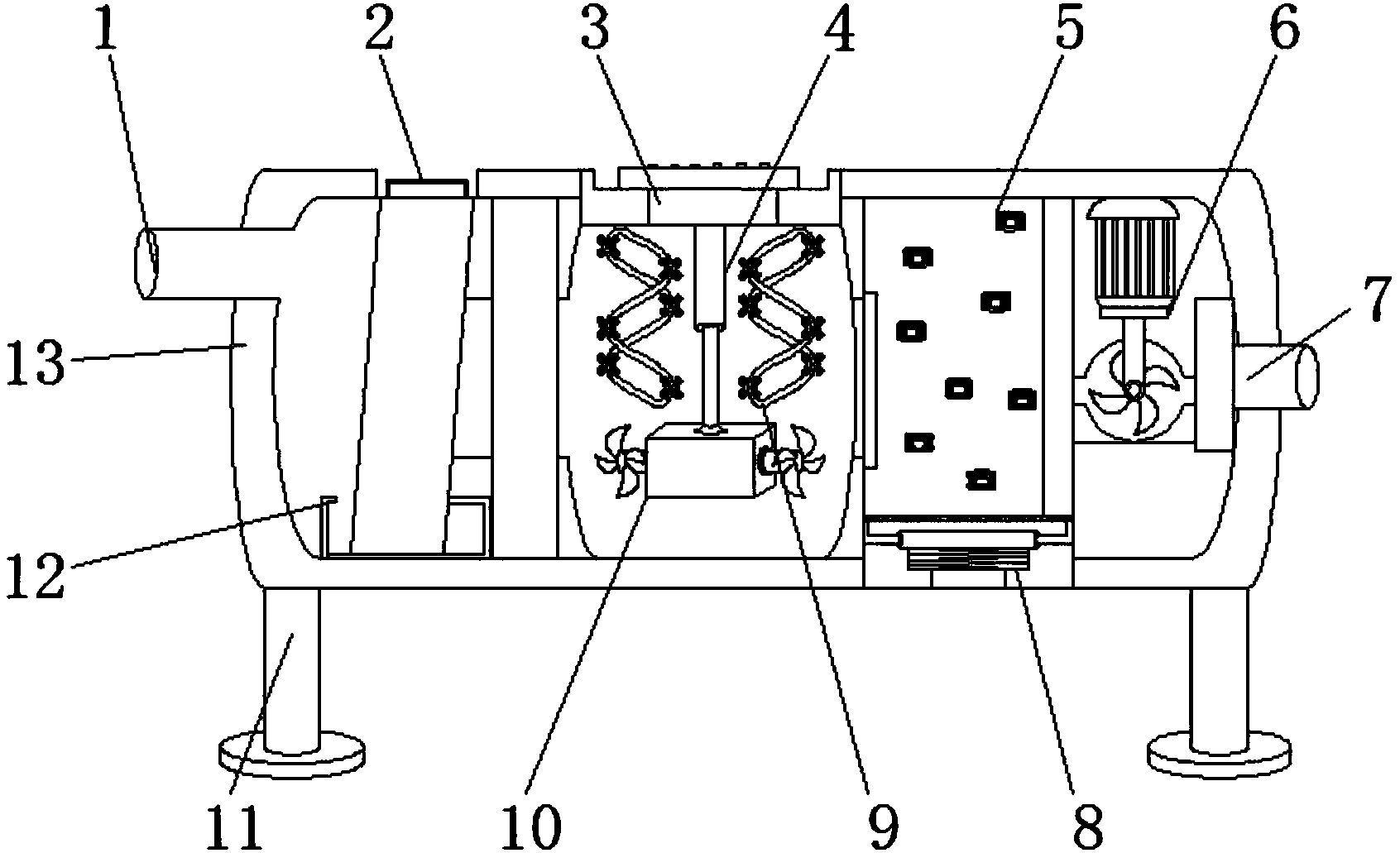

1.一种生活污水处理罐，包括保护外壳(13)，其特征在于：所述保护外壳(13)的侧端面固定有进水管(1)，所述保护外壳(13)的上端面插接有栅格挡板(2)，所述栅格挡板(2)的底端固定有垃圾收集桶(12)，所述保护外壳(13)背离栅格挡板(2)的上端面嵌接有第一三相异步电动机(3)，所述第一三相异步电动机(3)的下端面中心位置固定有电动伸缩杆(4)，所述电动伸缩杆(4)的底端固定有潜水搅拌机(10)，所述潜水搅拌机(10)包括第二三相异步电动机(20)，所述第二三相异步电动机(20)的侧端面转动连接有对称分布的转动盘(21)，所述保护外壳(13)的内部中心位置固定有对称分布的悬浮主体(9)，所述悬浮主体(9)包括连接横板(17)，所述连接横板(17)的底端固定有螺旋弹性带(19)，所述保护外壳(13)背离第一三相异步电动机(3)的下端面固定有鼓风机(8)，所述鼓风机(8)的上端固定有七组悬浮载体(5)，所述悬浮载体(5)包括连接支板(14)，所述连接支板(14)的下端面固定有对称分布的支杆(16)，所述鼓风机(8)的侧端面流体连通有水泵(6)，所述保护外壳(13)的下端面固定有对称分布的支撑腿(11)，所述水泵(6)的侧端面流体连通有排水管(7)，所述支杆(16)的外端面均匀等距套接有三组生物膜丝(15)，所述螺旋弹性带(19)的外端面均匀等距固定有三组悬挂填料(18)，所述第二三相异步电动机(20)的侧端面固定有搅拌叶片(22)。
2.根据权利要求1所述的一种生活污水处理罐，其特征在于：所述第一三相异步电动机(3)的上端面固定有控制面板，且控制面板与第一三相异步电动机(3)、水泵(6)和第二三相异步电动机(20)进行电性连接。
说明书
一种生活污水处理罐
技术领域
本发明涉及污水处理设备技术领域，具体为一种生活污水处理罐。
背景技术
生活污水处理罐，是用来对生活污水进行快捷过滤和除去有害物质的装置，从而能达到生活污水循环利用的目的，但是现在的生活污水处理罐存在以下的缺陷：一、目前的生活污水处理罐在对污水进行过滤时只能将污水内部的大颗粒物质进行过滤，不能将污水内部的有害物质和其他颗粒物进行去除，排放水质达不到标准，二、现在的生活污水处理罐过滤污水后的杂物和垃圾，进行排除时比较麻烦，需要耗费大量的人力和物力，极大的浪费了时间。
发明内容
本发明的目的在于提供一种生活污水处理罐，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种生活污水处理罐，包括保护外壳，所述保护外壳的侧端面固定有进水管，所述保护外壳的上端面插接有栅格挡板，所述栅格挡板的底端固定有垃圾收集桶，所述保护外壳背离栅格挡板的上端面嵌接有第一三相异步电动机，所述第一三相异步电动机的下端面中心位置固定有电动伸缩杆，所述电动伸缩杆的底端固定有潜水搅拌机，所述潜水搅拌机包括第二三相异步电动机，所述第二三相异步电动机的侧端面转动连接有对称分布的转动盘，所述保护外壳的内部中心位置固定有对称分布的悬浮主体，所述悬浮主体包括连接横板，所述连接横板的底端固定有螺旋弹性带，所述保护外壳背离第一三相异步电动机的下端面固定有鼓风机，所述鼓风机的上端固定有七组悬浮载体，所述悬浮载体包括连接支板，所述连接支板的下端面固定有对称分布的支杆，所述鼓风机的侧端面流体连通有水泵。
所述保护外壳的下端面固定有对称分布的支撑腿。
所述水泵的侧端面流体连通有排水管。
所述支杆的外端面均匀等距套接有三组生物膜丝。
所述螺旋弹性带的外端面均匀等距固定有三组悬挂填料。
所述第二三相异步电动机的侧端面固定有搅拌叶片。
优选的，所述第一三相异步电动机的上端面固定有控制面板，且控制面板与第一三相异步电动机、水泵和第二三相异步电动机进行电性连接
与现有技术相比，本发明的有益效果如下：
1、本发明通过设有悬浮主体和悬浮载体，悬浮主体能将生活污水内部难以降解的有机物进行降解，潜水搅拌机能带动悬浮主体下方的生活污水进行搅拌，从而加快对生活污水进行降解消毒，初步过滤的生活污水输送至鼓风机的上方，由悬浮的悬浮载体进一步对污水内部的有害物质进行过滤，鼓风机能为悬浮载体反应输送氧气，从而加快装置对污水的处理速度，这种设计能层层的对不同污水内部的有害物质进行去除，提高了污水排放的水质，解决了目前的生活污水处理罐在对污水进行过滤时只能将污水内部的大颗粒物质进行过滤，不能将污水内部的有害物质和其他颗粒物进行去除，排放水质达不到标准的问题。
2、本发明通过设有栅格挡板和进水管，若是对生活污水进行过滤，可先将生活污水通过进水管输送至保护外壳的内部，栅格挡板能将生活污水内部的大的垃圾和杂物进行初步过滤，同时栅格挡板的下端固定有垃圾收集桶，能将污水过滤后的杂质和垃圾进行收集，从而方便操作人员将垃圾定时排放出装置，解决了现在的生活污水处理罐过滤污水后的杂物和垃圾，进行排除比较麻烦，需要耗费大量的人力和物力，极大的浪费了时间的问题。
3、本发明通过设有水泵和控制面板，水泵能加快对生活污水的排水速度，从而提高了装置的工作效率，控制面板与第一三相异步电动机、水泵和第二三相异步电动机进行电性连接，能方便操作者对各个装置进行控制，从而提高了工作人员的工作效率，解决了现在的装置的工作效率的问题。
