申请日2017.10.12
公开(公告)日2017.12.22
IPC分类号C02F3/08; C02F7/00
摘要
本申请涉及一种旋转式生物膜污水处理系统，所述的污水处理系统包括生物反应槽，所述的反应槽内设置有一生物转盘，所述的生物转盘包括转动轴，设置在所述的转动轴上的多个盘片，所述的转动轴内具有一导气管，所述的转动轴的端部还设置有一曝气片，所述的曝气片内具有曝气管，所述的导气管与所述的曝气管相连通，所述的曝气片的上表面设置有多个与所述的曝气管相连通的曝气孔，所述的生物反应槽的侧壁上还设置有一进水口和一出水口。本发明的转盘是竖直设置的，全部浸入水中，转动轴内设置有导气管，可以通入空气或氧气进行曝气，使转盘的盘片所覆盖的生物膜充分利用，当需要生物膜的厌氧层变厚时，可以增大转盘的转速，以使生物膜脱落。
权利要求书
1.一种旋转式生物膜污水处理系统，其特征在于，所述的污水处理系统包括生物反应槽，所述的反应槽内设置有一生物转盘，所述的生物转盘包括转动轴，设置在所述的转动轴上的多个盘片，所述的转动轴内具有一导气管，所述的转动轴的端部还设置有一曝气片，所述的曝气片内具有曝气管，所述的导气管与所述的曝气管相连通，所述的曝气片的上表面设置有多个与所述的曝气管相连通的曝气孔，所述的生物反应槽的侧壁上还设置有一进水口和一出水口。
2.如权利要求1所述的旋转式生物膜污水处理系统，其特征在于，所述的污水处理系统还包括一气泵，所述的气泵与所述的导气管相连通，用于向所述的导气管内输送氧气或空气。
3.如权利要求2所述的旋转式生物膜污水处理系统，其特征在于，所述的转动轴连接有一用于驱动所述的转动轴转动的驱动装置。
4.如权利要求3所述的旋转式生物膜污水处理系统，其特征在于，所述的曝气孔的延伸方向与曝气片形成一夹角，所述的曝气片上的多个曝气孔的延伸方向所在直线形成螺旋状。
5.如权利要求4所述的旋转式生物膜污水处理系统，其特征在于，所述的生物反应槽的顶部还设置有一废气口。
6.如权利要求5所述的旋转式生物膜污水处理系统，其特征在于，所述的污水处理系统还包括一二沉池，所述的二沉池通过第二管道与所述的生物反应槽的出水口相连通，所述的第二管道上设置有第二阀门。
7.如权利要求6所述的旋转式生物膜污水处理系统，其特征在于，所述的二沉池还包括一污泥排出管，所述的污泥排出管上设置有污泥阀。
8.如权利要求7所述的旋转式生物膜污水处理系统，其特征在于，所述的二沉池通过第一管道与所述的生物反应槽的进水口相连通，所述的第一管道上设置有第一阀门。
说明书
一种旋转式生物膜污水处理系统
技术领域
本发明涉及一种旋转式生物膜污水处理系统。
背景技术
在现有技术中，生物转盘工艺是生物膜法污水生物处理技术的一种，是污水灌溉和土地处理的人工强化，这种处理法使细菌和菌类的微生物、原生动物一类的微型动物在生物转盘填料载体上生长繁育，形成膜状生物性污泥---生物膜。
生物转盘作为一种好氧处理废水的生物反应器，可以说是随着塑料的普及而出现的。反应器由水槽和一组圆盘构成：数十片、近百片塑料或玻璃钢圆盘用轴贯串，平放在一个断面呈半圆形的条形槽的槽面上。盘径一般不超过4米,槽径约大几厘米，有电动机和减速装置转动盘轴，转速1.5～3转/分左右，决定于盘径，盘的周边线速度在15米/分左右。废水从槽的一端流向另一端，盘轴高出水面，盘面约40%浸在水中，约60%暴露在空气中。盘轴转动时,盘面交替与废水和空气接触。盘面为微生物生长形成的膜状物所覆盖，生物膜交替地与废水和空气充分接触，不断地取得污染物和氧气，净化废水。膜和盘面之间因转动而产生切应力，随着膜的厚度的增加而增大，到一定程度，膜从盘面脱落，随水流走。生物转盘一般用于水量不大时。同生物滤池相比，生物转盘法中废水和生物膜的接触时间比较长，而且有一定的可控性。水槽常分段，转盘常分组，既可防止短流，又有助于负荷率和出水水质的提高，因负荷率是逐级下降的。生物转盘如果产生臭味，可以加盖。
但是现有技术中的生物转盘，始终有约60%暴露在空气中，不能充分利用盘面的微生物。
发明内容
本发明要解决的技术问题是提供一种旋转式生物膜污水处理系统。

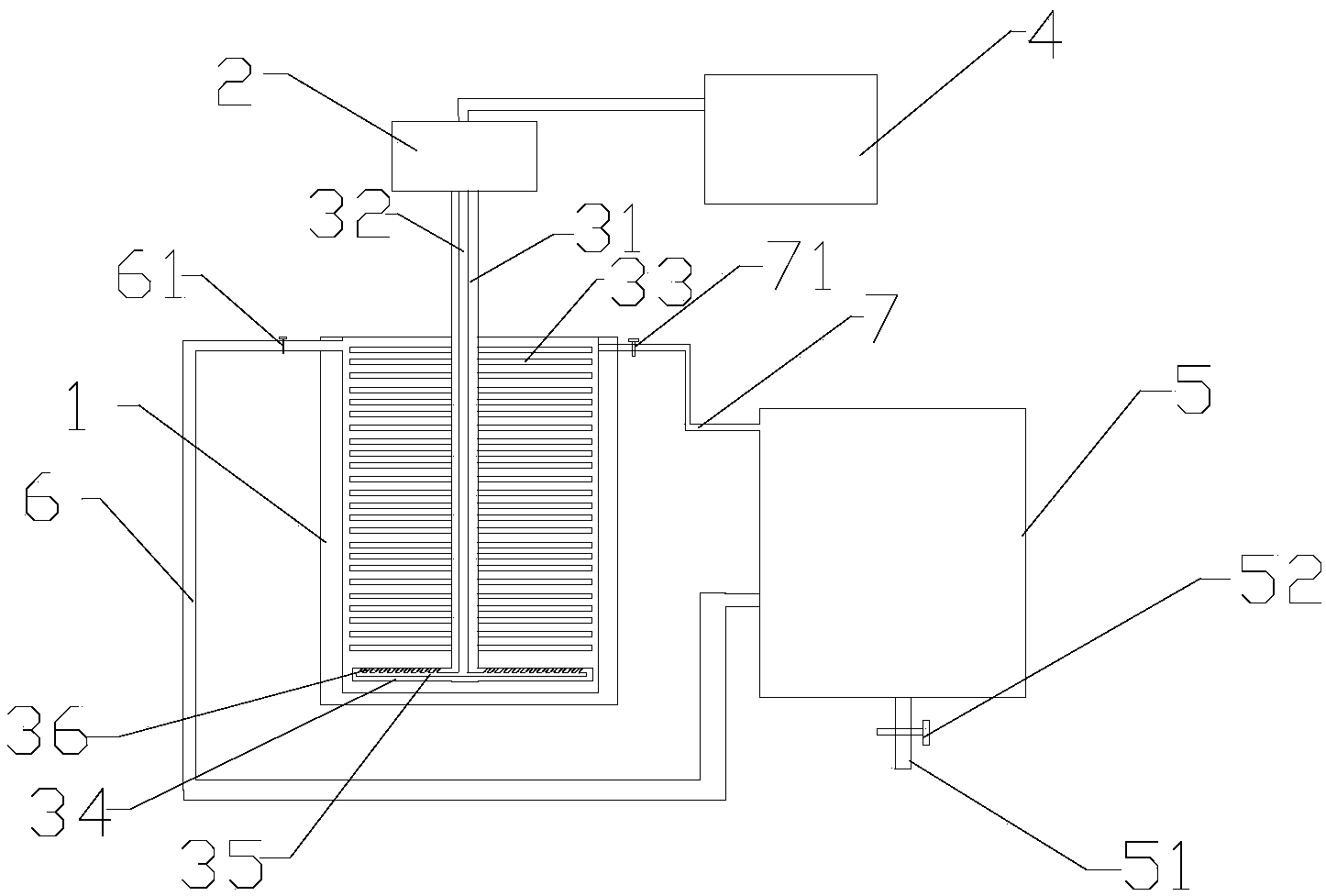

本申请涉及一种旋转式生物膜污水处理系统，所述的污水处理系统包括生物反应槽，所述的反应槽内设置有一生物转盘，所述的生物转盘包括转动轴，设置在所述的转动轴上的多个盘片，所述的转动轴内具有一导气管，所述的转动轴的端部还设置有一曝气片，所述的曝气片内具有曝气管，所述的导气管与所述的曝气管相连通，所述的曝气片的上表面设置有多个与所述的曝气管相连通的曝气孔，所述的生物反应槽的侧壁上还设置有一进水口和一出水口。
优选地，所述的污水处理系统还包括一气泵，所述的气泵与所述的导气管相连通，用于向所述的导气管内输送氧气或空气。
优选地，所述的转动轴连接有一用于驱动所述的转动轴转动的驱动装置。
优选地，所述的曝气孔的延伸方向与曝气片形成一夹角，所述的曝气片上的多个曝气孔的延伸方向所在直线形成螺旋状。
优选地，所述的生物反应槽的顶部还设置有一废气口。
优选地，所述的污水处理系统还包括一二沉池，所述的二沉池通过第二管道与所述的生物反应槽的出水口相连通，所述的第二管道上设置有第二阀门。
优选地，所述的二沉池还包括一污泥排出管，所述的污泥排出管上设置有污泥阀。
优选地，所述的二沉池通过第一管道与所述的生物反应槽的进水口相连通，所述的第一管道上设置有第一阀门。
本发明的旋转式生物膜污水处理系统，转盘是竖直设置的，全部浸入水中，转动轴内设置有导气管，可以通入空气或氧气进行曝气，使转盘的盘片所覆盖的生物膜充分利用，当需要生物膜的厌氧层变厚时，可以增大转盘的转速，以使生物膜脱落。
