申请日2017.10.13
公开(公告)日2018.02.13
IPC分类号G01N33/18
摘要
本发明公开了一种污水检测体系，包括固定安装在机体上的污水箱、与污水检测箱连接的排送管以及与净化设备连接的输送管，地面中设置有安放腔，安放腔中右下端通过转向轴可转向地安装有转向板，转向板左端设置有第一通透孔，安放腔下端固定安装有分隔装置，分隔装置包括第一套筒，第一套筒中设置有第一容腔，第一容腔中固定安装有第一挡板，第一挡板将第一容腔分隔成第一上容腔和第一下容腔，第一下容腔中可上下平滑地安装有第一滑块，第一滑块上端面中点处固定安装有第一顶柱，第一顶柱上端穿透第一挡板和第一套筒并探入安放腔中，第一挡板中左右对应设置有互通第一上容腔和第一下容腔的第二通透孔。
权利要求书
1.一种污水检测体系，包括固定安装在机体上的污水箱、与污水检测箱连接的的排送管以及与净化设备连接的的输送管，其特征在于：地面中设置有安放腔，所述安放腔中右下端通过转向轴可转向地安装有转向板，所述转向板左端设置有第一通透孔，所述安放腔下端固定安装有分隔装置，所述分隔装置包括第一套筒，所述第一套筒中设置有第一容腔，所述第一容腔中固定安装有第一挡板，所述第一挡板将所述第一容腔分隔成第一上容腔和第一下容腔，所述第一下容腔中可上下平滑地安装有第一滑块，所述第一滑块上端面中点处固定安装有第一顶柱，所述第一顶柱上端穿透所述第一挡板和第一套筒并探入所述安放腔中，所述第一挡板中左右对应设置有互通所述第一上容腔和第一下容腔的第二通透孔，所述第一滑块中左右对应设置有与所述第二通透孔配合且上下互通的第三通透孔，所述第一挡板下端固定设置有与所述第三通透孔相配合的第一垫片，所述第一滑块上端固定设置有与所述第二通透孔相配合的第二垫片，所述输送管与所述第一上容腔互通，所述排送管与所述第一下容腔互通，所述污水箱下端固定安装有空透管，所述空透管中设有控管阀，所述污水箱右侧端面分别设有与所述控管阀电性连接的第一电钮和第二电钮，所述空透管下端向下穿透所述第一通透孔并与所述第一上容腔互通，机体中设置有洁净装置，所述洁净装置上端安装有输进管，所述输进管中安装有开合阀，所述洁净装置下端安装有与所述污水箱互通的洁净管，机体上还安装有按钮，地面中还设置有承载装置。
2.根据权利要求1所述的一种污水检测体系，其特征在于：所述第一顶柱上端可转向地安装有与所述转向板底面相配合的第一滚球。
3.根据权利要求1所述的一种污水检测体系，其特征在于：所述第一下容腔底壁上固定安装有第一凸块，所述第一下容腔底壁上还固定安装有与所述第一滑块连接的接的第一弹性件。
4.根据权利要求1所述的一种污水检测体系，其特征在于：所述承载装置包括设置在地面中且口部向上的滑槽以及平滑安装在所述滑槽中的承载板，所述滑槽底壁上固定安装有与所述承载板连接的接的第二弹性件，所述承载板下端面中点处固定设置有第二顶柱，所述第二顶柱下端探入所述安放腔中并固定安装有与所述转向板上端面相配合的第二滚球。
5.根据权利要求1所述的一种污水检测体系，其特征在于：所述洁净装置包括第二套筒以及设置在所述第二套筒中的第二容腔，所述第二容腔中设置有第二挡板，所述第二挡板将所述第二容腔分隔成第二上容腔和第二下容腔，所述第二挡板下端固定设置有第三垫片，所述第二挡板以及所述第三垫片中点处均设置有互通所述第二上容腔和第二下容腔的第四通透孔，所述第二套筒上端中点处设置有第六通透孔，所述第二下容腔中平滑安装有第二滑块，所述滑块中左右对应设置有上下互通的第五通透孔，所述第二容腔底壁上固定设置有第二凸块，所述第二滑块上端固定安装有与所述第二挡板固定连接的第三弹性件，所述第二套筒上端设置有横孔，所述横孔左端设置有互通所述安放腔的竖孔，所述横孔左右两端分别安装有左盘绕轮和右盘绕轮，所述转向板左端固定安装有钢丝绳，所述钢丝绳绕过所述左盘绕轮和右盘绕轮并逐一穿透所述第六通透孔和第五通透孔而与所述第二滑块固定连接。
6.根据权利要求1所述的一种污水检测体系，其特征在于：所述第一上容腔顶壁右侧设置有安放孔，所述安放孔中平滑安装有与所述第一顶柱固定连接的连接臂，所述连接臂右端设置有与所述输送管配合的阻塞板。
说明书
一种污水检测体系
技术领域
本发明涉及污水检测领域，具体地说是一种污水检测体系。
背景技术
在一些污水处理厂内一般都会设有污水处理系统，而对于污水定期抽样检测是污水治理中的重要环节，然而现有的污水检测设备设置模式过于简单，不能对待检测的污水进行区分存储，同时在对污水箱洗刷时易将洗刷水与待检测污水混合，因此，大大降低了污水原有浓度，给检测增加难度，同时也直接造成了检测成本的提高。
发明内容
针对上述技术的不足，本发明提出了一种污水检测体系。

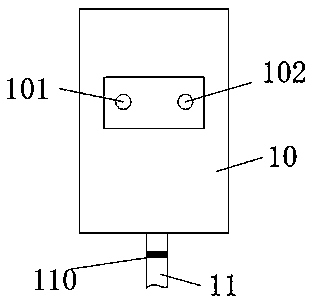

本发明的 一种污水检测体系，包括固定安装在机体上的污水箱、与污水检测箱连接的的排送管以及与净化设备连接的的输送管，地面中设置有安放腔，所述安放腔中右下端通过转向轴可转向地安装有转向板，所述转向板左端设置有第一通透孔，所述安放腔下端固定安装有分隔装置，所述分隔装置包括第一套筒，所述第一套筒中设置有第一容腔，所述第一容腔中固定安装有第一挡板，所述第一挡板将所述第一容腔分隔成第一上容腔和第一下容腔，所述第一下容腔中可上下平滑地安装有第一滑块，所述第一滑块上端面中点处固定安装有第一顶柱，所述第一顶柱上端穿透所述第一挡板和第一套筒并探入所述安放腔中，所述第一挡板中左右对应设置有互通所述第一上容腔和第一下容腔的第二通透孔，所述第一滑块中左右对应设置有与所述第二通透孔配合且上下互通的第三通透孔，所述第一挡板下端固定设置有与所述第三通透孔相配合的第一垫片，所述第一滑块上端固定设置有与所述第二通透孔相配合的第二垫片，所述输送管与所述第一上容腔互通，所述排送管与所述第一下容腔互通，所述污水箱下端固定安装有空透管，所述空透管中设有控管阀，所述污水箱右侧端面分别设有与所述控管阀电性连接的第一电钮和第二电钮，所述第一电钮用以控制所述控管阀打开，所述第二电钮用以控制所述控管阀关闭，所述空透管下端向下穿透所述第一通透孔并与所述第一上容腔互通，机体中设置有洁净装置，所述洁净装置上端安装有输进管，所述输进管中安装有开合阀，所述洁净装置下端安装有与所述污水箱互通的洁净管，机体上还安装有按钮，所述按钮用以驱动所述开合阀开启，地面中还设置有承载装置，所述承载装置用以驱动所述转向板枢转。
进一步的技术方案，所述第一顶柱上端可转向地安装有与所述转向板底面相配合的第一滚球。
进一步的技术方案，所述第一下容腔底壁上固定安装有第一凸块，所述第一下容腔底壁上还固定安装有与所述第一滑块连接的接的第一弹性件，所述第一弹性件用以将所述第一滑块向上顶压，从而使所述第一垫片和所述第二垫片分别与所述第三通透孔和所述第二通透孔相配合。
进一步的技术方案，所述承载装置包括设置在地面中且口部向上的滑槽以及平滑安装在所述滑槽中的承载板，所述滑槽底壁上固定安装有与所述承载板连接的接的第二弹性件，所述第二弹性件用以将所述承载板向上顶压，所述承载板下端面中点处固定设置有第二顶柱，所述第二顶柱下端探入所述安放腔中并固定安装有与所述转向板上端面相配合的第二滚球。
进一步的技术方案，所述洁净装置包括第二套筒以及设置在所述第二套筒中的第二容腔，所述第二容腔中设置有第二挡板，所述第二挡板将所述第二容腔分隔成第二上容腔和第二下容腔，所述第二挡板下端固定设置有第三垫片，所述第二挡板以及所述第三垫片中点处均设置有互通所述第二上容腔和第二下容腔的第四通透孔，所述第二套筒上端中点处设置有第六通透孔，所述第二下容腔中平滑安装有第二滑块，所述滑块中左右对应设置有上下互通的第五通透孔，所述第二容腔底壁上固定设置有第二凸块，所述第二滑块上端固定安装有与所述第二挡板固定连接的第三弹性件，所述第三弹性件用以将所述第二滑块向下顶压而使所述第二滑块与所述第二凸块相抵，所述第二套筒上端设置有横孔，所述横孔左端设置有互通所述安放腔的竖孔，所述横孔左右两端分别安装有左盘绕轮和右盘绕轮，所述转向板左端固定安装有钢丝绳，所述钢丝绳绕过所述左盘绕轮和右盘绕轮并逐一穿透所述第六通透孔和第五通透孔而与所述第二滑块固定连接。
进一步的技术方案，所述第一上容腔顶壁右侧设置有安放孔，所述安放孔中平滑安装有与所述第一顶柱固定连接的连接臂，所述连接臂右端设置有与所述输送管配合的阻塞板。
本发明的有益效果是：
操作时，操作人员站立在所述承载板上并同时控制所述第一电钮将所述控管阀开启，与此同时，所述承载板会向下滑动，所述承载板向下滑动时，所述滚球会顶推所述转向板，所述转向板会向下枢转，所述转向板可将所述第一顶柱向下顶压，所述第一顶柱可驱动所述第一滑块向下滑动，从而使所述第一垫片和所述第二垫片分别与所述第三通透孔和所述第二通透孔脱离配合，故将所述第一上容腔与所述排送管互通，而所述阻塞板将所述输送管封堵，污水从所述污水箱中通过所述空透管流入到所述第一上容腔中，由于所述第一上容腔与所述排送管互通，故污水可从所述排送管流入到污水检测箱中;
由于所述转向板向下枢转时，可通过所述钢丝绳将所述第二滑块向上抬起并使所述第三垫片将所述第五通透孔封堵，故在操作结束后，按下所述按钮开启所述开合阀，所述输进管中的水先滞留在所述第二上容腔中，当操作离开所述承载板后，在所述第二弹性件的作用下，所述承载板被向上顶压而突出于地面，在所述第三弹性件的作用下，所述第二滑块被向下顶压而与所述第二凸块相抵，由此，所述第二上容腔与第二下容腔互通，故水可从所述洁净管流入到所述污水箱中进行冲洗，由于在所述第一弹性件的作用下，所述第一滑块被向上顶压，从而使所述第一垫片和所述第二垫片分别与所述第三通透孔和所述第二通透孔相配合，而所述阻塞板将所述输送管敞开，故冲洗后的水可从所述输送管中流入到净化设备中，冲洗完毕后，控制所述第二电钮将所述控管阀关闭，从而可将所述空透管重新封堵，所述污水箱可重新蓄水使用;
本发明装置结构简单，使用简便，可实现对待检测污水区分存储，且冲洗污水箱后的水可自动流入到净化设备中，不会与污水混合，故可保持待检污水原有浓度，即可降低检测难度也可减少检测成本。
