申请日2017.10.15
公开(公告)日2018.02.09
IPC分类号B01D36/04; A01G18/60
摘要
本发明创造提供了一种节能环保型废水循环处理系统，包括初级过滤槽、沉淀池以及连接在生产线排水口的废水排出管道;废水排出管道内设有流量计和压力计，在废水排出管道外部设有与所述流量计和压力计连接、用于显示废水排出管道内流量和压力信息的显示装置;初级过滤槽包括槽体、槽体中部水平布置的过滤网、以及槽体上处于过滤网下方的排水管。槽体的底部设有出泥口，出泥口上可拆卸的安装有堵头。本发明创造中，从废水排出管排出的污水首先经过滤网过滤，之后又会在槽体内先行沉淀，过滤沉淀效果极佳，有效防止沉淀物直接进入地下排水沟，造成污染或堵塞管道。
权利要求书
1.一种节能环保型废水循环处理系统，其特征在于：包括初级过滤槽、沉淀池以及连接在生产线排水口的废水排出管道;所述初级过滤槽包括槽体、以及槽体中部水平布置的过滤网、以及槽体上处于过滤网下方的排水管;所述废水排出管道伸入所述初级过滤槽内，其出水口位于所述过滤网上端;所述排水管与所述沉淀池连通。
2.根据权利要求1所述的一种节能环保型废水循环处理系统，其特征在于：所述沉淀池与上述生产线的进水口一端连接有循环管道，在循环管道上设有用于从沉淀池内抽水的循环水泵。
3.根据权利要求1所述的一种节能环保型废水循环处理系统，其特征在于：所述废水排出管道内设有流量计和压力计，在废水排出管道外部设有与所述流量计和压力计连接、用于显示废水排出管道内流量和压力信息的显示装置。
4.根据权利要求1所述的一种节能环保型废水循环处理系统，其特征在于：所述沉淀池为环形沉淀池。
5.根据权利要求1所述的一种节能环保型废水循环处理系统，其特征在于：所述排水管设置在槽体的侧壁上，其高度高于所述槽体的槽底。
6.根据权利要求1所述的一种节能环保型废水循环处理系统，其特征在于：所述过滤网可拆卸的安装在槽体上。
7.根据权利要求1所述的一种节能环保型废水循环处理系统，其特征在于：所述槽体的底部设有出泥口，出泥口上可拆卸的安装有堵头。
8.根据权利要求7所述的一种节能环保型废水循环处理系统，其特征在于：所述槽体的槽底呈斜面，斜面的最低处设置所述出泥口。
说明书
一种节能环保型废水循环处理系统
技术领域
本发明创造属于杏鲍菇培养设备技术领域，尤其是涉及一种节能环保型废水循环处理系统。
背景技术
杏鲍菇是开发栽培成功的集食用、药用、食疗于一体的珍稀食用菌新品种。菇体具有杏仁香味，肉质肥厚，口感鲜嫩，味道清香，营养丰富，能烹饪出几十道美味佳肴。诸如杏鲍菇等菌类产品的生产加工工序中，通常会在清洗生产线上进行清洗，而现有技术中，对菌类产品清洗时所产生的废水，大多是直接排放到车间外部，甚至直接流入河流，另外，对生产车清洁时所产生的废水，也都随之排放到车间外部，这种做法，不仅造成水源浪费，甚至还会污染环境。同时，废水排出时夹杂泥沙或其它沉淀物，一次过滤难以实现可靠的净化效果，易造成沉淀物的堆积，堵塞排污的管道。
发明内容
有鉴于此，本发明创造旨在克服上述现有技术中存在的缺陷，提出了一种节能环保型废水循环处理系统。
为达到上述目的，本发明创造的技术方案是这样实现的：

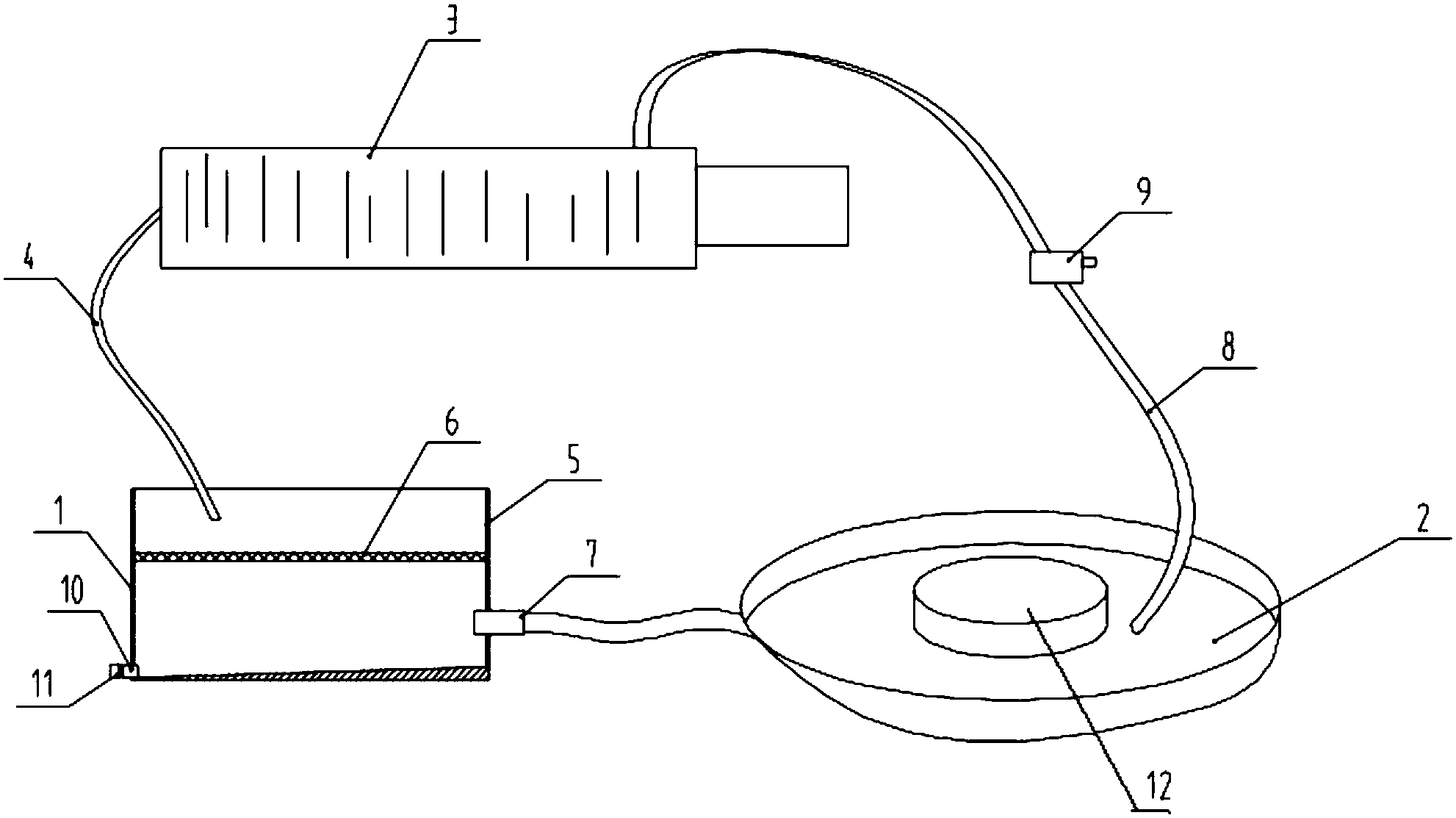

一种节能环保型废水循环处理系统，包括初级过滤槽、沉淀池以及连接在生产线排水口的废水排出管道;所述初级过滤槽包括槽体、以及槽体中部水平布置的过滤网、以及槽体上处于过滤网下方的排水管;所述废水排出管道伸入所述初级过滤槽内，其出水口位于所述过滤网上端;所述排水管与所述沉淀池连通。
进一步，所述沉淀池与所述生产线的进水口一端连接有循环管道，在循环管道上设有用于从沉淀池内抽水的循环水泵。
进一步，所述废水排出管道内设有流量计和压力计，在废水排出管道外部设有与所述流量计和压力计连接、用于显示废水排出管道内流量和压力信息的显示装置。
进一步，所述沉淀池为环形沉淀池。
进一步，所述排水管设置在所述槽体的侧壁上，其高度高于所述槽体的槽底。
进一步，所述过滤网可拆卸的安装在槽体上。
进一步，所述槽体的底部设有出泥口，出泥口上可拆卸的安装有堵头。
进一步，所述槽体的槽底呈斜面，斜面的最低处设置所述出泥口。
相对于现有技术，本发明创造具有以下优势：
从废水排出管道排出的污水，首先经过滤网过滤，之后又会在槽体内先行沉淀，排水管的高度高于槽底，因此，经过槽体沉淀作用后的污水才进入沉淀池内，当槽体内污泥过多时，可以拆卸槽底的堵头，排出污泥即可，防止沉淀物直接进入地下排水沟，造成污染或堵塞管道。省去了清理沉淀池的成本，并且去污高效，使用效果非常好。
