申请日2017.10.13
公开(公告)日2017.12.22
IPC分类号E03F7/10
摘要
本发明公开了一种井下污泥清理装置，包括外壳、卡板、离心泵、电机箱、升降装置、钢丝绳、翻板、储存箱、存污箱、滤板、伸缩封板、滑轮、牵引板、吊板、牵引轮组、弹簧、减震轮、伸缩喷嘴、转盘和吸盘。本发明的有益效果是：通过在外壳顶部安装卡板，利用卡板将整个装置卡接在井口，从而避免装置掉入井下。通过在离心泵顶部安装升降装置，用于自动控制离心泵在井下的升降，无需人工手动提升、下方，使用更加方便省力。通过在离心泵外壁上安装若干个减震轮，并且减震轮与离心泵外壁之间安装弹簧，利用减震轮的缓冲作用避免离心泵在升降或运作时与外壳内壁之间撞击而损坏内部组件，确保装置使用的安全性。
权利要求书

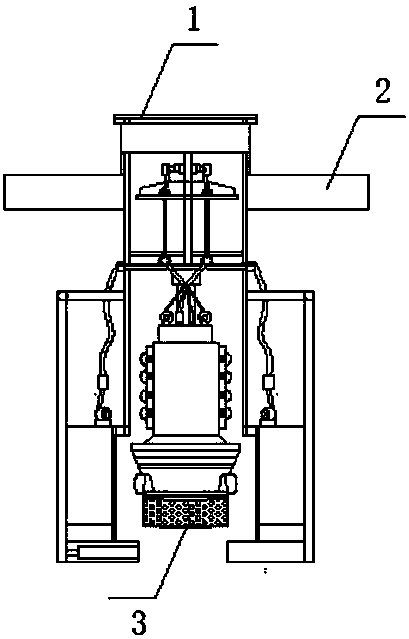

1.一种井下污泥清理装置，包括外壳和离心泵，其特征在于：所述外壳顶部安装电机箱，所述电机箱下方安装升降装置，所述升降装置顶部两侧安装滑轮，所述滑轮下方安装牵引板，所述牵引板下方安装吊板，所述吊板下方安装牵引轮组，所述吊板两端穿透所述外壳内壁，切所述吊板两端通过钢丝绳连接所述外壳底部内部的存污箱，所述牵引轮组下方安装所述离心泵，所述离心泵底部安装转盘，所述转盘下方安装吸盘，所述存污箱位于所述外壳底部两侧的储存箱内部，所述存污箱一侧安装滤板，所述储存箱顶部安装翻板，所述储存箱底部安装伸缩封板。
2.根据权利要求1所述的一种井下污泥清理装置，其特征在于：所述外壳顶部两侧安装卡板。
3.根据权利要求1所述的一种井下污泥清理装置，其特征在于：所述升降装置内部各个组件之间通过若干个所述钢丝绳固定连接所述离心泵。
4.根据权利要求1所述的一种井下污泥清理装置，其特征在于：所述离心泵两侧外壁上安装若干个减震轮，切所述减震轮与所述离心泵外壁的连接处安装有弹簧。
5.根据权利要求1所述的一种井下污泥清理装置，其特征在于：所述转盘上方两侧均安装伸缩喷嘴。
说明书
一种井下污泥清理装置
技术领域
本发明涉及一种井下污泥清理装置，属于井下污泥清理领域。
背景技术
随着科技的的发展与进步，环境污染也越来越严重，环境治理已经是刻不容缓的事情了，我们应该在注重科技发展的同时更加注重环保。而环境保护则需要使用到环保设备，环保设备的种类多种多样，其中就包括针对污泥井的清淤设备，使用此类设备定期清理井下积累的污泥，保证井内流通顺畅。
但是现有的井下污泥清理装置在使用时仍存在一定缺陷，由于在清理垃圾时需要将抽取污泥的泵放入井下，泵在升降以及运作时均容易晃动，从而容易与井壁、装置内壁之间产生碰撞，从而容易损坏泵体，并且由于装置一次清理污泥的量有限，所以要不间断的将装置从井内提出进行清理，较为麻烦。因此，针对上述问题提出一种井下污泥清理装置。
发明内容
本发明的目的就在于为了解决上述问题而提供一种井下污泥清理装置。
本发明通过以下技术方案来实现上述目的，一种井下污泥清理装置，包括外壳和离心泵，所述外壳顶部安装电机箱，所述电机箱下方安装升降装置，所述升降装置顶部两侧安装滑轮，所述滑轮下方安装牵引板，所述牵引板下方安装吊板，所述吊板下方安装牵引轮组，所述吊板两端穿透所述外壳内壁，切所述吊板两端通过钢丝绳连接所述外壳底部内部的存污箱，所述牵引轮组下方安装所述离心泵，所述离心泵底部安装转盘，所述转盘下方安装吸盘，所述存污箱位于所述外壳底部两侧的储存箱内部，所述存污箱一侧安装滤板，所述储存箱顶部安装翻板，所述储存箱底部安装伸缩封板。
优选的，为了使装置在放入井下时能够通过卡板将装置卡在井口处，从而避免装置掉入井内，所述外壳顶部两侧安装卡板。
优选的，为了使所述升降装置能够起到稳升降离心泵的作用，所述升降装置内部各个组件之间通过若干个所述钢丝绳固定连接所述离心泵。
优选的，为了使所述离心泵在升降、运作过程中在与所述外壳内壁之间发生碰撞中时能够通过减震轮的减震作用避免泵体损坏，所述离心泵两侧外壁上安装若干个减震轮，切所述减震轮与所述离心泵外壁的连接处安装有弹簧。
优选的，为了使所述吸盘吸入的水能够通过伸缩喷嘴喷出，而用来清理装置底部，所述转盘上方两侧均安装伸缩喷嘴。
本发明的有益效果是：通过在外壳顶部安装卡板，利用卡板将整个装置卡接在井口，从而避免装置掉入井下。通过在离心泵顶部安装升降装置，用于自动控制离心泵在井下的升降，无需人工手动提升、下方，使用更加方便省力。通过在离心泵外壁上安装若干个减震轮，并且减震轮与离心泵外壁之间安装弹簧，利用减震轮的缓冲作用避免离心泵在升降或运作时与外壳内壁之间撞击而损坏内部组件，确保装置使用的安全性。通过在外壳底部两侧均安装存污箱，利用离心泵底部的转盘将离心泵底部吸盘吸附的污泥甩至存污箱内部，使得装置能够一次性清理更多的污泥，从而无需每清理一次污泥都需要将吸盘取出进行清理。通过在离心泵的转盘上方两侧均连接伸缩喷嘴，伸缩喷嘴不仅可以在转盘转动时伸出将离心泵底部与外壳底部之间固定，而且也可以喷出滤过污泥的水来清理外壳底部残留的污泥。装置具有使用安全稳定，更加省时省力的特点。
