申请日2017.10.13
公开(公告)日2017.12.29
IPC分类号B01D29/44; B01D29/58; B01D29/60
摘要
本发明公开了一种废水引流用过滤器，外过滤筒套接在内过滤筒的外侧，外过滤筒与内过滤筒的侧面均分布有若干通孔，外过滤筒与内过滤筒的底部通过连接装置固定，连接装置包括调节组件和固定组件，调节组件包括固定轴、调节套、单向轴承和限位套，固定轴的一端与内过滤筒的底部固定，固定轴的外侧等角度固定有四个凸块，调节套的内侧等角度设有四个卡槽，凸块滑动连接在卡槽内，调节套的外侧与单向轴承的内圈固定，单向轴承的外圈与限位套的内壁固定，限位套的外侧等角度固定有四个限位块，此废水引流用过滤器，可根据不同废水内杂质的大小，对通孔的大小进行调节，使杂质得到充分过滤的同时，也保证了废水进入引流装置的流量。
权利要求书

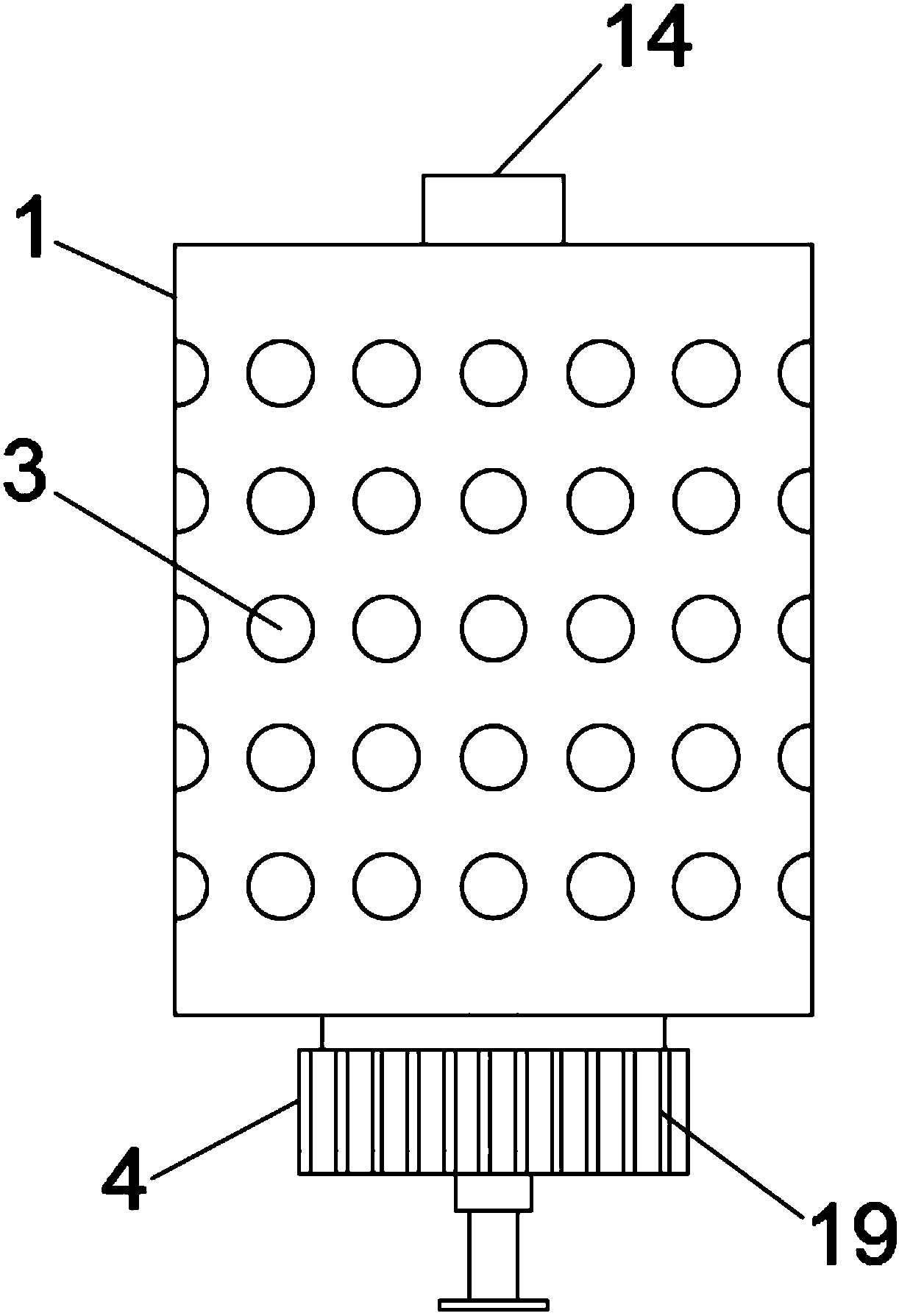

1.一种废水引流用过滤器，包括外过滤筒(1)、内过滤筒(2)和连接装置(4)，其特征在于：所述外过滤筒(1)套接在内过滤筒(2)的外侧，所述外过滤筒(1)与内过滤筒(2)的侧面均分布有若干通孔(3)，所述外过滤筒(1)与内过滤筒(2)的底部通过连接装置(4)固定，所述连接装置(4)包括调节组件(5)和固定组件(6)，所述调节组件(5)包括固定轴(7)、调节套(8)、单向轴承(9)和限位套(10)，所述固定轴(7)的一端与内过滤筒(2)的底部固定，所述固定轴(7)的外侧等角度固定有四个凸块(11)，所述调节套(8)的内侧等角度设有四个卡槽(12)，所述凸块(11)滑动连接在卡槽(12)内，所述调节套(8)的外侧与单向轴承(9)的内圈固定，所述单向轴承(9)的外圈与限位套(10)的内壁固定，所述限位套(10)的外侧等角度固定有四个限位块(13)，所述限位套(10)通过限位块(13)与固定组件(6)卡接，所述抽水管(14)固定在外过滤筒(1)的顶部。
2.根据权利要求1所述的一种废水引流用过滤器，其特征在于：所述固定组件(6)包括卡接筒(15)和连接帽(16)，所述卡接筒(15)的顶部与外过滤筒(1)固定，所述卡接筒(15)的内侧等角度设有四个限位槽(17)，所述限位块(13)滑动连接在限位槽(17)内，所述连接帽(16)套接在卡接筒(15)的外侧。
3.根据权利要求2所述的一种废水引流用过滤器，其特征在于：所述连接帽(16)的内侧固定有内螺纹，所述卡接筒(15)的外侧固定有外螺纹，所述连接帽(16)通过螺纹与卡接筒(15)活动连接。
4.根据权利要求1所述的一种废水引流用过滤器，其特征在于：所述固定轴(7)的底部固定有挡板(18)，所述挡板(18)与外过滤筒(1)的底部平行。
5.根据权利要求1所述的一种废水引流用过滤器，其特征在于：所述连接帽(16)的外侧固定有防滑纹(19)。
说明书
一种废水引流用过滤器
技术领域
本发明涉及废水引流技术领域，具体为一种废水引流用过滤器。
背景技术
废水是指居民活动过程中排出的水及径流雨水的总称。它包括生活污水、工业废水和初雨径流入排水管渠等其它无用水，一般指经过一定技术处理后不能再循环利用或者一级污染后制纯处理难度达不到一定标准的水。
为了防止废水对环境造成污染，需要对废水进行集中处理，在废水处理过程中，需要用到引流装置将废水输送到处理池，由于废水中含有大量的废弃物和杂草等物质，容易对引流装置造成堵塞，常用到过滤器对废水中的杂质进行过滤，现有的过滤器的过滤网的网孔大小不能根据杂质的大小进行改变，网孔过大时，对杂质过滤的效果不好，网孔过小时，影响水体进入引流装置的速度。
发明内容
本发明的目的在于提供一种废水引流用过滤器，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种废水引流用过滤器，包括外过滤筒、内过滤筒和连接装置，所述外过滤筒套接在内过滤筒的外侧，所述外过滤筒与内过滤筒的侧面均分布有若干通孔，所述外过滤筒与内过滤筒的底部通过连接装置固定，所述连接装置包括调节组件和固定组件，所述调节组件包括固定轴、调节套、单向轴承和限位套，所述固定轴的一端与内过滤筒的底部固定，所述固定轴的外侧等角度固定有四个凸块，所述调节套的内侧等角度设有四个卡槽，所述凸块滑动连接在卡槽内，所述调节套的外侧与单向轴承的内圈固定，所述单向轴承的外圈与限位套的内壁固定，所述限位套的外侧等角度固定有四个限位块，所述限位套通过限位块与固定组件卡接，所述抽水管固定在外过滤筒的顶部。
所述固定组件包括卡接筒和连接帽，所述卡接筒的顶部与外过滤筒固定，所述卡接筒的内侧等角度设有四个限位槽，所述限位块滑动连接在限位槽内，所述连接帽套接在卡接筒的外侧。
所述连接帽的内侧固定有内螺纹，所述卡接筒的外侧固定有外螺纹，所述连接帽通过螺纹与卡接筒活动连接。
所述固定轴的底部固定有挡板，所述挡板与外过滤筒的底部平行。
所述连接帽的外侧固定有防滑纹。
与现有技术相比，本发明的有益效果是：
1、本发明在使用时，通过抽水管将外过滤筒与引流装置连接，通过外过滤筒与内过滤筒对废水中的杂质起到过滤的作用，废水通过通孔进入内过滤筒内，再通过抽水管进入引流装置，通过连接装置可对内过滤筒与外过滤筒之间的位置进行调节和固定，在调节时，将限位块从限位槽内拉出，通过单向轴承的单向转动作用和凸块与卡槽的卡接作用，对调节套进行旋转，通过固定轴带动内过滤筒在外过滤筒内侧转动，使内过滤筒与外过滤筒部分重合，改变了通孔的大小，在固定时，通过单向轴承调节限位块的位置，将限位块插入限位槽内，通过限位槽与限位块的卡接作用，使内过滤筒与外过滤筒固定，通过连接帽与卡接筒的螺纹连接，防止限位块滑出限位槽。
2、本发明连接帽的内侧固定有内螺纹，卡接筒的外侧固定有外螺纹，连接帽通过螺纹与卡接筒活动连接，通过螺纹连接，便于对连接帽的安装与拆卸，固定轴的底部固定有挡板，挡板与外过滤筒的底部平行，通过挡板可有效防止限位套与固定轴脱离，连接帽的外侧固定有防滑纹，通过防滑纹便于连接帽对卡接筒进行旋紧。
