申请日2017.11.24
公开(公告)日2018.03.16
IPC分类号C02F3/28; C02F3/12
摘要
本申请提供了一种一体化节能降耗污水处理系统，所述的处理系统包括一外壳，所述的外壳内设置有ABR反应区和MBR反应区，所述的ABR反应区包括多个厌氧折流板反应室，相邻的两个厌氧折流板反应室通过一组隔板和折流板相间隔，所述的隔板的上端部与所述的外壳的顶部具有一空隙，所述的折流板的底部与所述的外壳的底部具有一空隙，所述的隔板的底部具有向左右两侧延伸的设置的斜面。工艺由全程硝化反硝化转换为短程硝化反硝化，并取得了较好的处理效果，同时大幅节省了能耗。

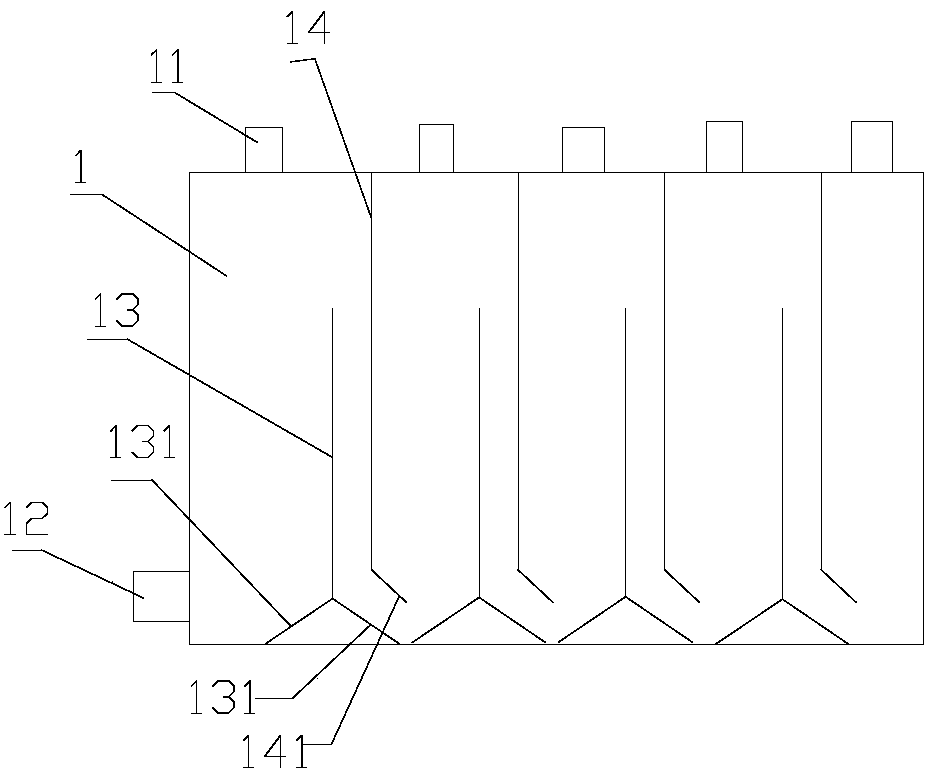

摘要附图
权利要求书
1.一种一体化节能降耗污水处理系统，其特征在于，所述的处理系统包括一外壳，所述的外壳内设置有ABR反应区和MBR反应区，
所述的ABR反应区包括多个厌氧折流板反应室，相邻的两个厌氧折流板反应室通过一组隔板和折流板相间隔，所述的隔板的上端部与所述的外壳的顶部具有一空隙，所述的折流板的底部与所述的外壳的底部具有一空隙，所述的隔板的底部具有向左右两侧延伸的设置的斜面。
2.如权利要求1所述的一种一体化节能降耗污水处理系统，其特征在于，所述的折流板的下端部设置有一弯折部，所述的弯折部所在的面与相邻的隔板的斜面相互平行设置。
3.如权利要求2所述的一种一体化节能降耗污水处理系统，其特征在于，每个所述的厌氧折流板反应室的顶部均开设有沼气出口。
4.如权利要求3所述的一种一体化节能降耗污水处理系统，其特征在于，所述的ABR反应区和MBR反应区使用隔墙隔开，所述的隔墙上开设有供水溢出的溢出口。
5.如权利要求4所述的一种一体化节能降耗污水处理系统，其特征在于，所述的MBR反应区内设置有多个生物膜反应器。
6.如权利要求5所述的一种一体化节能降耗污水处理系统，其特征在于，所述的MBR反应区的底部设置有曝气管，所述的曝气管上设置有多个曝气孔。
7.如权利要求6所述的一种一体化节能降耗污水处理系统，其特征在于，所述的曝气管上设置有将空气输送至所述的曝气管内的泵，及用于测量通过气体的流量计。
8.如权利要求7所述的一种一体化节能降耗污水处理系统，其特征在于，所述的MBR反应区的上部设置有供水流出的出水口，所述的MBR反应区的下侧设置有供沉淀物排出的沉淀物出口。
9.如权利要求8所述的一种一体化节能降耗污水处理系统，其特征在于，所述的ABR反应区上还设置有一供污水进入的进水口。
说明书
一种一体化节能降耗污水处理系统
技术领域
本申请涉及一种一体化节能降耗污水处理系统。
背景技术
在现有技术中，全国每年产生农村生活污水约80多亿t，其中96%的农村生活污水未经处理直接排放，成为我国水体污染的主要污染源之一，为此，废水脱氮除磷工艺的开发备受关注。ABR反应器能有效去除有机污染物和悬浮物、能耗低，MBR反应器出水水质好、占地面积小。而能耗高和膜污染是限制膜生物反应器广泛应用的重要因素。
申请内容
本申请要解决的技术问题是提供一种一体化节能降耗污水处理系统。
为了解决上述技术问题，本申请提供了一种一体化节能降耗污水处理系统，其特征在于，所述的处理系统包括一外壳，所述的外壳内设置有ABR反应区和MBR反应区，所述的ABR反应区包括多个厌氧折流板反应室，相邻的两个厌氧折流板反应室通过一组隔板和折流板相间隔，所述的隔板的上端部与所述的外壳的顶部具有一空隙，所述的折流板的底部与所述的外壳的底部具有一空隙，所述的隔板的底部具有向左右两侧延伸的设置的斜面。
优选地，所述的折流板的下端部设置有一弯折部，所述的弯折部所在的面与相邻的隔板的斜面相互平行设置。
优选地，每个所述的厌氧折流板反应室的顶部均开设有沼气出口。
优选地，所述的ABR反应区和MBR反应区使用隔墙隔开，所述的隔墙上开设有供水溢出的溢出口。
优选地，所述的MBR反应区内设置有多个生物膜反应器。
优选地，所述的MBR反应区的底部设置有曝气管，所述的曝气管上设置有多个曝气孔。
优选地，所述的曝气管上设置有将空气输送至所述的曝气管内的泵，及用于测量通过气体的流量计。
优选地，所述的MBR反应区的上部设置有供水流出的出水口，所述的MBR反应区的下侧设置有供沉淀物排出的沉淀物出口。
优选地，所述的ABR反应区上还设置有一供污水进入的进水口。
本申请的一种一体化节能降耗污水处理系统，将ABR(厌氧折流板反应器)反应区和MBR(膜生物反应器)反应区结合为一体，通过优化ABR-MBR工艺结构，可降低43%的运行能耗，同时可保持较高的COD、NH+4-N、TN和TP去除效果，平均去除率分别为91%、85%、76%和86%。降低MBR反应器曝气量，工艺由全程硝化反硝化转换为短程硝化反硝化，并取得了较好的处理效果，同时大幅节省了能耗。
