申请日2017.10.13
公开(公告)日2018.01.19
IPC分类号C02F9/04; C02F101/38; C02F103/36
摘要

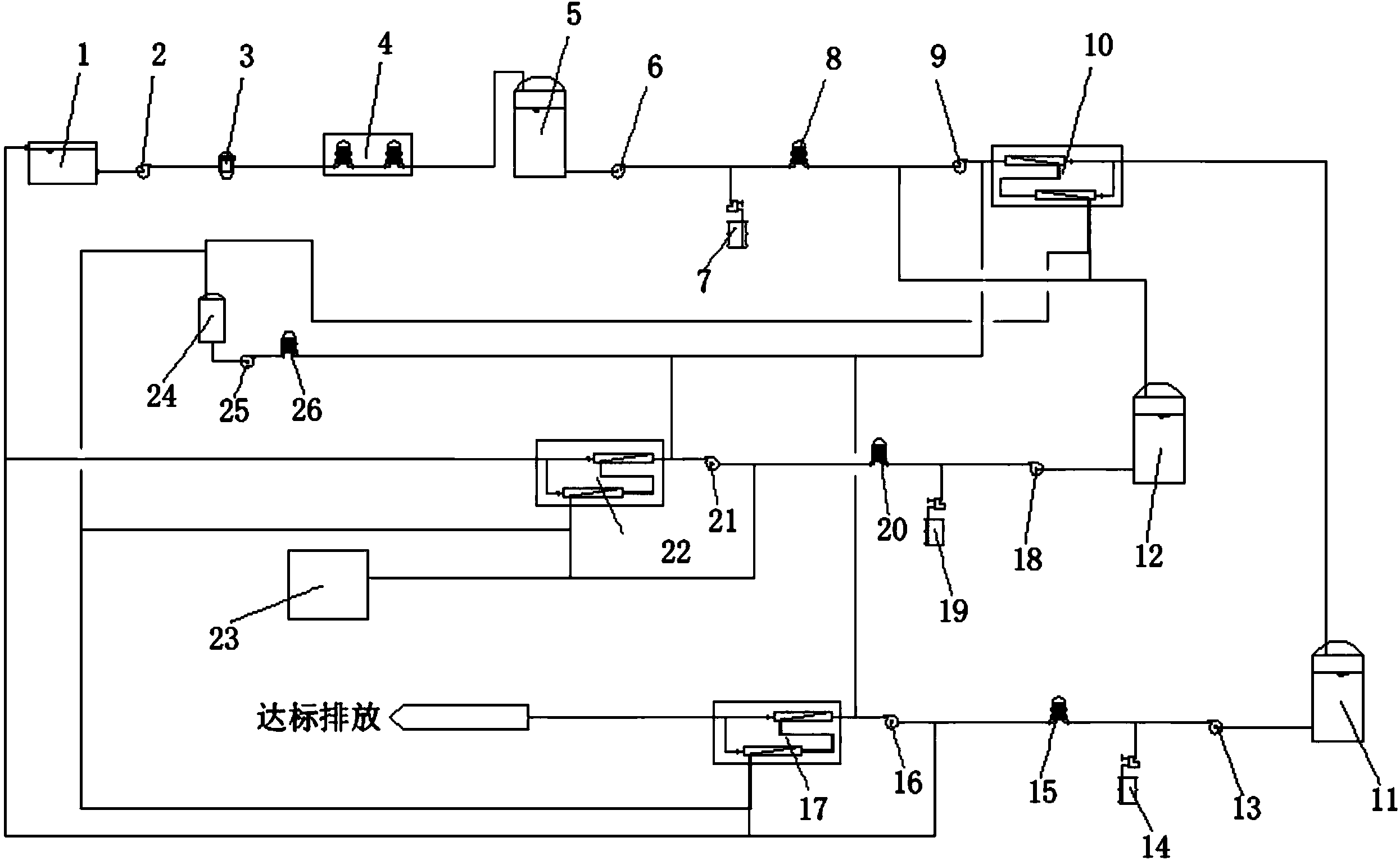

本发明公开了一种吡咯烷酮废水资源化利用装置，包括预过滤装置、一级膜浓缩分离装置、二级净化分离装置和二级膜浓缩分离装置，所述预过滤装置包括按序连接的原液箱、原水泵、袋式过滤器、连续微滤和中间水箱，原液箱中的吡咯烷酮废水用原水泵先后输送到袋式过滤器、连续微滤过滤后进入中间水箱，中间水箱中的过滤废水输送到一级膜浓缩分离装置，一级膜浓缩分离装置的透过液输送至二级净化分离装置，一级膜浓缩分离装置的浓缩液输送到二级膜浓缩分离装置。本发明的吡咯烷酮废水资源化利用装置，可以将吡咯烷酮废水中的吡咯烷酮分离出来，进行资源化利用，废水达标排放，可以减少环境污染的压力，能获得更大的经济效益和社会效益。
权利要求书
1.一种吡咯烷酮废水资源化利用装置，其特征在于：所述吡咯烷酮废水资源化利用装置包括预过滤装置、一级膜浓缩分离装置、二级净化分离装置和二级膜浓缩分离装置，所述预过滤装置包括按序连接的原液箱、原水泵、袋式过滤器、连续微滤和中间水箱，原液箱中的吡咯烷酮废水用原水泵先后输送到袋式过滤器、连续微滤过滤后进入中间水箱，中间水箱中的过滤废水输送到一级膜浓缩分离装置，一级膜浓缩分离装置的透过液输送至二级净化分离装置，一级膜浓缩分离装置的浓缩液输送到二级膜浓缩分离装置。
2.根据权利要求1所述的吡咯烷酮废水资源化利用装置，其特征在于：所述一级膜浓缩分离装置包括按序设置的增压泵、阻垢剂加入装置、保安过滤器、高压泵、一级膜浓缩设备和透过液水箱，增压泵的进口与中间水箱连接，增压泵的出口管线与保安过滤器的进口连接，保安过滤器的出口与高压泵的进口连接，高压泵的出口与一级膜浓缩设备的进口连接，在保安过滤器前的增压泵的出口管线上连接有阻垢剂加入装置，一级膜浓缩设备的透过液输送到透过液水箱，一级膜浓缩设备的浓缩液输送到浓缩液水箱并且部分浓缩液能通过返回管线返回高压泵的进口。
3.根据权利要求2所述的吡咯烷酮废水资源化利用装置，其特征在于：所述二级净化分离装置包括按序设置的增压泵、pH调节剂加入装置、保安过滤器、高压泵和反渗透膜设备，增压泵的进口与透过液水箱连接，增压泵的出口管线与保安过滤器的进口连接，保安过滤器的出口与高压泵的进口连接，高压泵的出口与反渗透膜设备的进口连接，在保安过滤器前的增压泵的出口管线上连接有pH调节剂加入装置，反渗透膜设备的透过液达标后排放，反渗透膜设备的浓缩液输送到原液箱并且部分浓缩液能通过返回管线返回高压泵的进口。
4.根据权利要求3所述的吡咯烷酮废水资源化利用装置，其特征在于：所述二级膜浓缩分离装置包括按序设置的增压泵、阻垢剂加入装置、保安过滤器、高压泵和二级膜浓缩设备，增压泵的进口与浓缩液水箱连接，增压泵的出口管线与保安过滤器的进口连接，保安过滤器的出口与高压泵的进口连接，高压泵的出口与二级膜浓缩设备的进口连接，在保安过滤器前的增压泵的出口管线上连接有阻垢剂加入装置，二级膜浓缩设备的透过液输送到原液箱，二级膜浓缩设备的浓缩液输送到浓缩液回收箱并且部分浓缩液能通过返回管线返回高压泵的进口。
5.根据权利要求1所述的吡咯烷酮废水资源化利用装置，其特征在于：所述袋式过滤器的孔径为50微米，连续微滤的孔径为30微米。
6.根据权利要求2所述的吡咯烷酮废水资源化利用装置，其特征在于：所述一级膜浓缩分离装置的保安过滤器的滤孔直径为5微米，一级膜浓缩设备的膜丝截流分子量小于500道尔顿，一级膜浓缩设备的工作压力为2-3MPa。
7.根据权利要求3所述的吡咯烷酮废水资源化利用装置，其特征在于：所述二级净化分离装置的保安过滤器的滤孔直径为5微米，反渗透膜设备的工作压力为1-2MPa。
8.根据权利要求4所述的吡咯烷酮废水资源化利用装置，其特征在于：所述二级膜浓缩分离装置的保安过滤器的滤孔直径为5微米，二级膜浓缩设备的膜丝截流分子量小于500道尔顿，二级膜浓缩设备的工作压力为2.5-4MPa。
9.根据权利要求4所述的吡咯烷酮废水资源化利用装置，其特征在于：所述吡咯烷酮废水资源化利用装置还包括化学清洗装置，所述化学清洗装置包括按序连接的清洗水箱、清洗泵、清洗过滤器，经过滤的化学清洗液分别从一级膜浓缩设备或反渗透膜设备或二级膜浓缩设备的进口进入，从一级膜浓缩设备或反渗透膜设备或二级膜浓缩设备的浓缩液出口流出，返回清洗水箱。
说明书
吡咯烷酮废水资源化利用装置
技术领域
本发明涉及一种吡咯烷酮废水资源化利用装置，属于吡咯烷酮废水资源化利用设备技术领域。
背景技术
吡咯烷酮的生产过程中会产生大量的含少量吡咯烷酮的废水，该吡咯烷酮废水如直接排放，不仅会污染环境，也会浪费吡咯烷酮资源。由于吡咯烷酮溶于水，进行环保处理的成本很高，会大大增加生产企业的负担。因此，需要开发吡咯烷酮废水资源化利用装置，可以将吡咯烷酮废水中的吡咯烷酮分离出来，进行资源化利用，废水达标排放，可以减少环境污染的压力，能获得更大的经济效益和社会效益。
发明内容
本发明要解决的技术问题是提供一种吡咯烷酮废水资源化利用装置，可以将吡咯烷酮废水中的吡咯烷酮分离出来，进行资源化利用，废水达标排放，可以减少环境污染的压力，能获得更大的经济效益和社会效益。
为解决上述技术问题，本发明的吡咯烷酮废水资源化利用装置，所述吡咯烷酮废水资源化利用装置包括预过滤装置、一级膜浓缩分离装置、二级净化分离装置和二级膜浓缩分离装置，所述预过滤装置包括按序连接的原液箱、原水泵、袋式过滤器、连续微滤和中间水箱，原液箱中的吡咯烷酮废水用原水泵先后输送到袋式过滤器、连续微滤过滤后进入中间水箱，中间水箱中的过滤废水输送到一级膜浓缩分离装置，一级膜浓缩分离装置的透过液输送至二级净化分离装置，一级膜浓缩分离装置的浓缩液输送到二级膜浓缩分离装置。
作为本发明的改进，所述一级膜浓缩分离装置包括按序设置的增压泵、阻垢剂加入装置、保安过滤器、高压泵、一级膜浓缩设备和透过液水箱，增压泵的进口与中间水箱连接，增压泵的出口管线与保安过滤器的进口连接，保安过滤器的出口与高压泵的进口连接，高压泵的出口与一级膜浓缩设备的进口连接，在保安过滤器前的增压泵的出口管线上连接有阻垢剂加入装置，一级膜浓缩设备的透过液输送到透过液水箱，一级膜浓缩设备的浓缩液输送到浓缩液水箱并且部分浓缩液能通过返回管线返回高压泵的进口。
作为本发明的改进，所述二级净化分离装置包括按序设置的增压泵、pH调节剂加入装置、保安过滤器、高压泵和反渗透膜设备，增压泵的进口与透过液水箱连接，增压泵的出口管线与保安过滤器的进口连接，保安过滤器的出口与高压泵的进口连接，高压泵的出口与反渗透膜设备的进口连接，在保安过滤器前的增压泵的出口管线上连接有pH调节剂加入装置，反渗透膜设备的透过液达标后排放，反渗透膜设备的浓缩液输送到原液箱并且部分浓缩液能通过返回管线返回高压泵的进口。
作为本发明的改进，所述二级膜浓缩分离装置包括按序设置的增压泵、阻垢剂加入装置、保安过滤器、高压泵和二级膜浓缩设备，增压泵的进口与浓缩液水箱连接，增压泵的出口管线与保安过滤器的进口连接，保安过滤器的出口与高压泵的进口连接，高压泵的出口与二级膜浓缩设备的进口连接，在保安过滤器前的增压泵的出口管线上连接有阻垢剂加入装置，二级膜浓缩设备的透过液输送到原液箱，二级膜浓缩设备的浓缩液输送到浓缩液回收箱并且部分浓缩液能通过返回管线返回高压泵的进口。
作为本发明的改进，所述袋式过滤器的孔径为50微米，连续微滤的孔径为30微米。
作为本发明的改进，所述一级膜浓缩分离装置的保安过滤器的滤孔直径为5微米，一级膜浓缩设备的膜丝截流分子量小于500道尔顿，一级膜浓缩设备的工作压力为2-3MPa。
作为本发明的改进，所述二级净化分离装置的保安过滤器的滤孔直径为5微米，反渗透膜设备的工作压力为1-2MPa。
作为本发明的改进，所述二级膜浓缩分离装置的保安过滤器的滤孔直径为5微米，二级膜浓缩设备的膜丝截流分子量小于500道尔顿，二级膜浓缩设备的工作压力为2.5-4MPa。
作为本发明的改进，所述吡咯烷酮废水资源化利用装置还包括化学清洗装置，所述化学清洗装置包括按序连接的清洗水箱、清洗泵、清洗过滤器，经过滤的化学清洗液分别从一级膜浓缩设备或反渗透膜设备或二级膜浓缩设备的进口进入，从一级膜浓缩设备或反渗透膜设备或二级膜浓缩设备的浓缩液出口流出，返回清洗水箱。
本发明的吡咯烷酮废水资源化利用装置，所述吡咯烷酮废水资源化利用装置包括预过滤装置、一级膜浓缩分离装置、二级净化分离装置和二级膜浓缩分离装置，所述预过滤装置包括按序连接的原液箱、原水泵、袋式过滤器、连续微滤和中间水箱，原液箱中的吡咯烷酮废水用原水泵先后输送到袋式过滤器、连续微滤过滤后进入中间水箱，中间水箱中的过滤废水输送到一级膜浓缩分离装置，一级膜浓缩分离装置的透过液输送至二级净化分离装置，一级膜浓缩分离装置的浓缩液输送到二级膜浓缩分离装置，可以将吡咯烷酮废水中的吡咯烷酮分离出来，进行资源化利用，废水达标排放，可以减少环境污染的压力，能获得更大的经济效益和社会效益。
