申请日2017.10.13
公开(公告)日2018.02.06
IPC分类号C02F9/14
摘要
一种光催化水处理设备，本发明涉及环保设备技术领域;它还包含活性炭过滤套筒和生物降解支撑杆;所述的活性炭过滤套筒插设在光触媒板内;所述的活性炭过滤套筒为空心结构，其内部填设有活性炭颗粒，且内外表面均开设有若干个通孔;所述的活性炭过滤套筒的内圈内固定有数个生物降解支撑杆，生物降解支撑杆为表面带凹槽结构，其凹槽内涂设有微生物菌种。其除了具备光催化反应功效之外，还能够结合活性炭吸附和生物降解对废水进行处理，极大地提高废水处理效率，实用性更强，本发明具有结构简单，设置合理，制作成本低等优点。
权利要求书
1.一种光催化水处理设备，其特征在于：它包含支撑柱、处理箱体、箱盖、光催化装置模块、进水管、排泥管和出水管;所述的处理箱体的底部通过支撑柱固定在地面上，处理箱体的上部设有箱盖，处理箱体的内部设有数个光催化装置模块，所述的数个光催化装置模块插设在箱盖内;所述的处理箱体的一侧下部设有进水管，另一侧上部设有出水管;所述的排泥管设置在处理箱体的底部;所述的光催化装置模块由电控端、电控开关、紫外灯管和光触媒板构成;所述的电控端外壳底部连接有光触媒板，光触媒板的一侧并排设有数个紫外灯管，且数个紫外灯管固定在电控端的底部，所述的电控开关设置在电控端的上表面，且与数个紫外灯管以及位于电控端内的电源模块串联成一个电回路;它还包含活性炭过滤套筒和生物降解支撑杆;所述的活性炭过滤套筒插设在光触媒板内;所述的活性炭过滤套筒为空心结构，其内部填设有活性炭颗粒，且内外表面均开设有若干个通孔;所述的活性炭过滤套筒的内圈内固定有数个生物降解支撑杆，生物降解支撑杆为表面带凹槽结构，其凹槽内涂设有微生物菌种。
2.根据权利要求1所述的一种光催化水处理设备，其特征在于：所述的数个生物降解支撑杆相互交错固定在活性炭过滤套筒内。
3.根据权利要求1所述的一种光催化水处理设备，其特征在于：所述的处理箱体通过支撑杆倾斜设置在地面上。
4.根据权利要求1所述的一种光催化水处理设备，其特征在于：所述的数个紫外灯管并列连接后与电源和电控开关串联。
5.根据权利要求1所述的一种光催化水处理设备，其特征在于：所述的处理箱体的底表面设有数个导流槽。
6.一种光催化水处理设备，其特征在于：它的工作原理：光触媒板上插设的数个活性炭过滤套筒中的活性炭颗粒对污水中的杂质进行吸附处理，污水由活性炭过滤套筒表面的若干个通孔实现进出，同时位于活性炭过滤套筒内圈的生物降解支撑杆上的微生物菌种在污水中不断的繁殖，在繁殖过程中，对污水进行微生物降解，当处理一段时间后，取出光催化装置模块，对光触媒板上的数个活性炭过滤套筒进行更换脱附清理。
说明书
一种光催化水处理设备
本发明涉及环保设备技术领域，具体涉及一种光催化水处理设备。
背景技术
污水，通常是指受一定污染的、来自生活和生产的排出水。污水处理一般分为生产污水处理和生活污水处理。在这些污水中存在多种有毒有害物质。主要包括病原体污染物，常含有病毒、病菌、寄生虫等各种病原体;耗氧污染物，含有碳水化合物、蛋白质、油脂、木质素等有机物质，可造成水中溶解氧减少，并产生硫化氢等难闻气味;植物营养物，大量过营养物质进入湖泊等水体后，会引起藻类迅速繁殖，鱼类及其他生物大量死亡;有毒污染物，一般是一些重金属、剧毒物质氰化物等无机阴离子和有机农药、多氯联苯等有机污染物;此外，还有无机污染物、石油类污染物、放射性污染物和热污染等。
传统的污水处理技术主要包括物理法、化学法和生物法等。由于污水中的污染物组成非常复杂，常常需要以上几种方法组合，才能达到处理要求。这些传统的污水处理技术大都存在着一些缺点：物理法虽将污染物从水溶液中脱离，但若无后续处理，污染物仍存在较大的环境风险，而且处理介质常需要阶段性再生恢复;化学法可降解或消除污染物，但需要投加成本较高的化学药剂，而且投加的化学药剂也可能给水溶液中带来二次污染;生物法利用生物代谢作用消除污染物，价格相对低廉，但往往受限于微生物的代谢能力，对于一些处理难度较大的废水束手无策。
光催化原理简单地说,就是一些半导体材料在紫外线的照射下阶带电子会被激发到导带,从而产生具有很强反应活性的电子-空穴对,这些电子-空穴对迁移到半导体表面后,在氧化剂如氧气、水等或还原剂(如污染物或小分子有机物)作用下,可参与氧化还原反应,从而起到降解污染物的作用。因此，将光催化技术应用的污水处理方面，将会对污水处理效率带来大大的提升。
发明内容
本发明的目的在于针对现有技术的缺陷和不足，提供一种结构简单，设计合理、使用方便的光催化水处理设备，其除了具备光催化反应功效之外，还能够结合活性炭吸附和生物降解对废水进行处理，极大地提高废水处理效率，实用性更强。

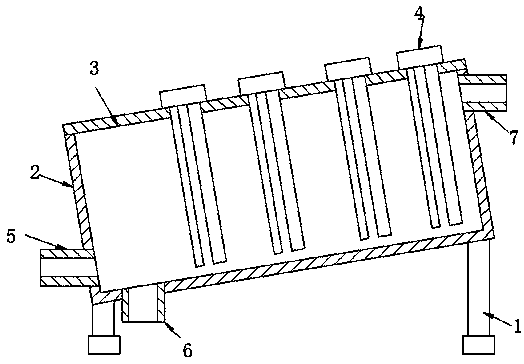

为实现上述目的，本发明采用的技术方案是：它包含支撑柱、处理箱体、箱盖、光催化装置模块、进水管、排泥管和出水管;所述的处理箱体的底部通过支撑柱固定在地面上，处理箱体的上部设有箱盖，处理箱体的内部设有数个光催化装置模块，所述的数个光催化装置模块插设在箱盖内;所述的处理箱体的一侧下部设有进水管，另一侧上部设有出水管;所述的排泥管设置在处理箱体的底部;所述的光催化装置模块由电控端、电控开关、紫外灯管和光触媒板构成;所述的电控端外壳底部连接有光触媒板，光触媒板的一侧并排设有数个紫外灯管，且数个紫外灯管固定在电控端的底部，所述的电控开关设置在电控端的上表面，且与数个紫外灯管以及位于电控端内的电源模块串联成一个电回路;它还包含活性炭过滤套筒和生物降解支撑杆;所述的活性炭过滤套筒插设在光触媒板内;所述的活性炭过滤套筒为空心结构，其内部填设有活性炭颗粒，且内外表面均开设有若干个通孔;所述的活性炭过滤套筒的内圈内固定有数个生物降解支撑杆，生物降解支撑杆为表面带凹槽结构，其凹槽内涂设有微生物菌种。
进一步地，所述的数个生物降解支撑杆相互交错固定在活性炭过滤套筒内。
进一步地，所述的处理箱体通过支撑杆倾斜设置在地面上。
进一步地，所述的数个紫外灯管并列连接后与电源和电控开关串联。
进一步地，所述的处理箱体的底表面设有数个导流槽。
本发明的工作原理：光触媒板上插设的数个活性炭过滤套筒中的活性炭颗粒对污水中的杂质进行吸附处理，污水由活性炭过滤套筒表面的若干个通孔实现进出，同时位于活性炭过滤套筒内圈的生物降解支撑杆上的微生物菌种在污水中不断的繁殖，在繁殖过程中，对污水进行微生物降解，当处理一段时间后，取出光催化装置模块，对光触媒板上的数个活性炭过滤套筒进行更换脱附清理。
采用上述结构后，本发明有益效果为：本发明所述的一种光催化水处理设备，其除了具备光催化反应功效之外，还能够结合活性炭吸附和生物降解对废水进行处理，极大地提高废水处理效率，实用性更强，本发明具有结构简单，设置合理，制作成本低等优点。
