申请日2017.10.13
公开(公告)日2017.12.29
IPC分类号C02F11/12
摘要

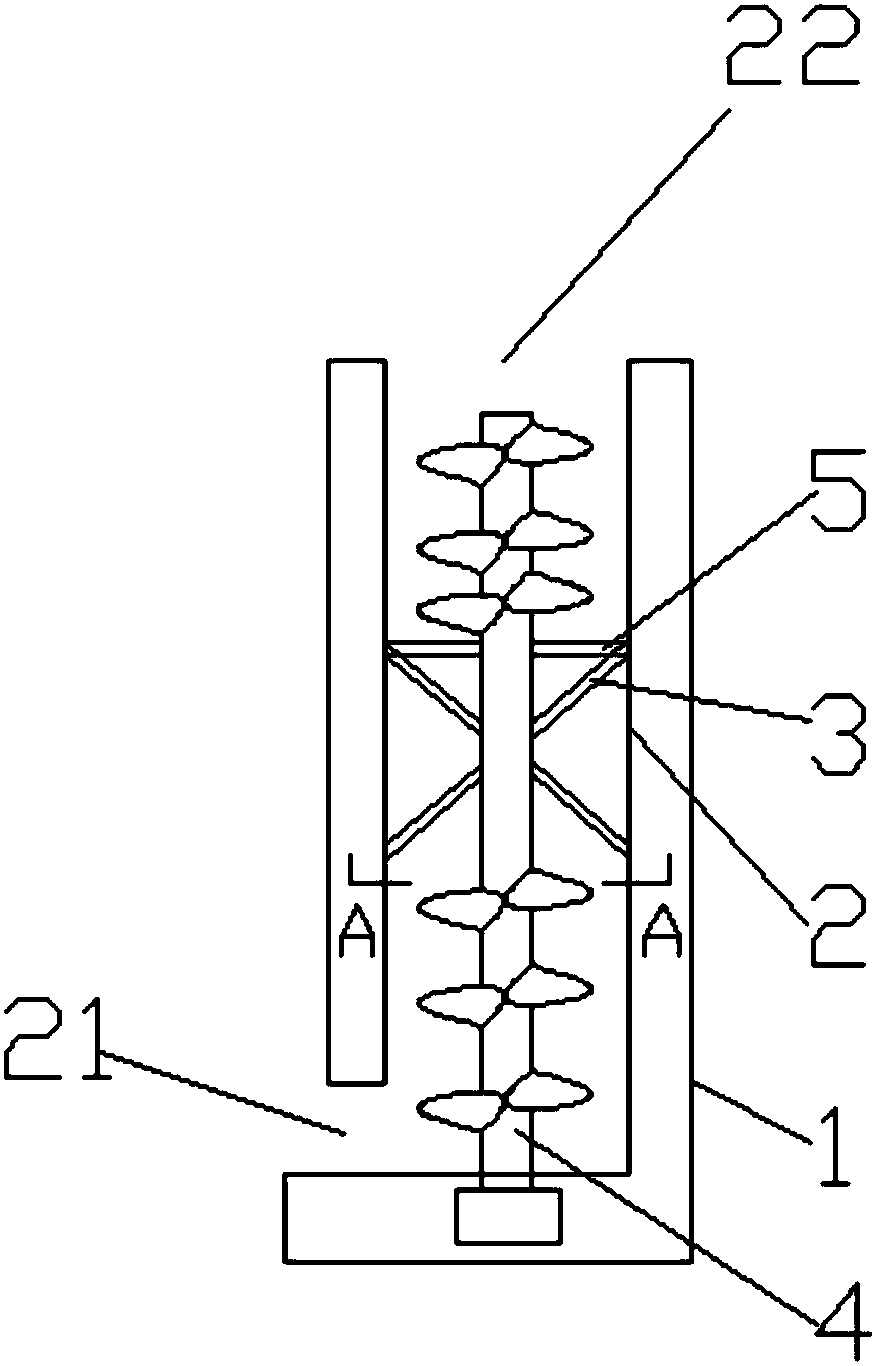

本发明提供了一种叠螺污泥脱水机，涉及污泥脱水领域。叠螺污泥脱水机一般性地可包括外壳体、内壳体、螺旋轴及导向机构。外壳体设置有排水口。内壳体设置于外壳体内部，具有透水侧壁。螺旋轴沿内壳体轴线方向贯穿于内壳体内部，螺旋轴由驱动装置驱动旋转，用于在将污泥从内壳体的进料口传送至内壳体的出料口的过程中脱除污泥中至少部分水分。至少一个导向机构，位于内壳体的内部，每一导向机构由交叉配置的至少两块板状结构构成。导向机构与螺旋轴相配合，使污泥均匀分布。本发明的叠螺污泥脱水机，由于设置了导向机构，使污泥在排出的时候被切割，同时产生回旋，使污泥和污水会结成一个个较为稳定的小团体破碎，提高脱水效果。
权利要求书
1.一种叠螺污泥脱水机，用于连续处理污泥，包括：
外壳体，设置有排水口;
内壳体，设置于所述外壳体内部，具有透水侧壁;
螺旋轴，沿所述内壳体轴线方向贯穿于所述内壳体内部，所述螺旋轴由驱动装置驱动旋转，用于在将所述污泥从所述内壳体的进料口传送至所述内壳体的出料口的过程中脱除所述污泥中至少部分水分;和
至少一个导向机构，位于所述内壳体的内部，每一所述导向机构由交叉配置的至少两块板状结构构成;
其中，所述导向机构与所述螺旋轴相配合，使所述污泥均匀分布。
2.根据权利要求1所述的叠螺污泥脱水机，其特征在于，所述导向机构为两块半圆形板状结构。
3.根据权利要求2所述的叠螺污泥脱水机，其特征在于，所述导向机构固定于所述内壳体处。
4.根据权利要求2所述的叠螺污泥脱水机，其特征在于，所述导向机构于所述螺旋轴为一体化结构，与所述螺旋轴一起旋转。
5.根据权利要求3或4所述的叠螺污泥脱水机，其特征在于，所述导向机构靠近所述出料口的一端设置有栅条滤网结构。
6.根据权利要求5所述的叠螺污泥脱水机，其特征在于，沿所述污泥的出口方向，所述螺旋轴的螺距逐渐变小。
7.根据权利要求6所述的叠螺污泥脱水机，其特征在于，所述内壳体的内径沿所述污泥的出口方向逐渐变小。
8.根据权利要求7所述的叠螺污泥脱水机，其特征在于，还包括自我清洗装置，用于防止滤缝堵塞进行清洗。
9.根据权利要求8所述的叠螺污泥脱水机，其特征在于，所述自我清洗装置包括游动环和固定环。
10.根据权利要求9所述的叠螺污泥脱水机，其特征在于，所述螺旋轴、所述外壳体和所述内壳体均采用不锈钢材质制成。
说明书
一种叠螺污泥脱水机
技术领域
本发明涉及污泥脱水领域，特别是涉及一种叠螺污泥脱水机。
背景技术
叠螺污泥脱水机可广泛用于市政污水处理工程以及石化、轻工、化纤、造纸、制药、皮革等工业行业的水处理系统。实际运行情况证明，叠螺式污泥脱水机可为客户创造可观的经济效益和社会效益。
目前，一般的叠螺污泥脱水机，其包括具有封闭侧壁的外壳体，在外壳体内设置具有透水侧壁的内管体，在内管体内设置由搅拌轴与搅拌轴外壁面设置螺旋上升的搅拌叶形成的绞龙，该搅拌轴由外力驱动旋转，在外壳体上具有排水口，内管体具有向搅拌叶供应污泥物料的污泥进料口，在外壳体上设置与搅拌叶顶端部配合的污泥排料口，在所述搅拌叶的外边缘设置毛刷，所述毛刷的刷毛与内管体的内壁面接触。
上述污泥脱水机单纯采用绞龙压缩的方式来进行脱水，但是压缩过程中，污泥和污水会结成一个个较为稳定的小团体，会大大降低压缩脱水的效果。
发明内容
本发明的一个目的是要解决上述脱水效果差的问题，提供一种叠螺污泥脱水机。
特别地，本发明提供了一种叠螺污泥脱水机，用于连续处理污泥，包括：
外壳体，设置有排水口;
内壳体，设置于所述外壳体内部，具有透水侧壁;
螺旋轴，沿所述内壳体轴线方向贯穿于所述内壳体内部，所述螺旋轴由驱动装置驱动旋转，用于在将所述污泥从所述内壳体的进料口传送至所述内壳体的出料口的过程中脱除所述污泥中至少部分水分;和
至少一个导向机构，位于所述内壳体的内部，每一所述导向机构由交叉配置的至少两块板状结构构成;
其中，所述导向机构与所述螺旋轴相配合，使所述污泥均匀分布。
进一步地，所述导向机构为两块半圆形板状结构。
进一步地，所述导向机构固定于所述内壳体处。
进一步地，所述导向机构于所述螺旋轴为一体化结构，与所述螺旋轴一起旋转。
进一步地，所述导向机构靠近所述出料口的一端设置有栅条滤网结构。
进一步地，沿所述污泥的出口方向，所述螺旋轴的螺距逐渐变小。
进一步地，所述内壳体的内径沿所述污泥的出口方向逐渐变小。
进一步地，还包括自我清洗装置，用于防止滤缝堵塞进行清洗。
进一步地，所述自我清洗装置包括游动环和固定环。
进一步地，所述螺旋轴、所述外壳体和所述内壳体均采用不锈钢材质制成。
本发明的叠螺污泥脱水机，由于设置了导向机构，使污泥在排出的时候被切割，同时产生回旋，使污泥和污水会结成一个个较为稳定的小团体破碎，提高脱水效果。
进一步地，本发明的叠螺污泥脱水机具有栅条滤网结构，能够进一步将小团体粉碎。
进一步地，本发明的叠螺污泥脱水机的螺旋轴的螺距沿污泥出口方向逐渐变小，将污泥进一步压缩，能够进一步提高脱水效果。
进一步地，本发明的叠螺污泥脱水机具有自我清洗装置，依靠螺旋轴的旋转，推动游动环不断转动，设备依靠固定环和游动环之间的移动实现连续的自清洗过程，从而巧妙地避免了传统脱水机普遍存在的堵塞问题。
