申请日2017.11.24
公开(公告)日2018.03.20
IPC分类号B08B9/043; B08B9/045; B08B1/02
摘要
本发明公布了一种用于污泥输送的输送管，它包括由侧壁围合而成的管道，所述侧壁上设置有上下移动的空心管，所述空心管一端开放且伸入侧壁内，所述空心管另一端伸入管道内，所述空心管内于开放一端设置有旋转齿轮，所述旋转齿轮与设置于管道侧壁内的齿板啮合，所述空心管内另一端设置有通过旋转齿轮带动的从动链轮，所述从动链轮两端伸出空心管固定连接有清洁轮;所述侧壁内设置有用于封闭通道的伸缩式密封板，所述空心管上下两端均与伸缩式密封板连接，所述空心管伸入管道内的一端于清洁轮外侧设置有安装板，所述安装板上可拆卸的设置有清洁刷。本发明的目的是提供一种用于污泥输送的输送管，能够清洁输送管的内壁，方便污泥的输送。

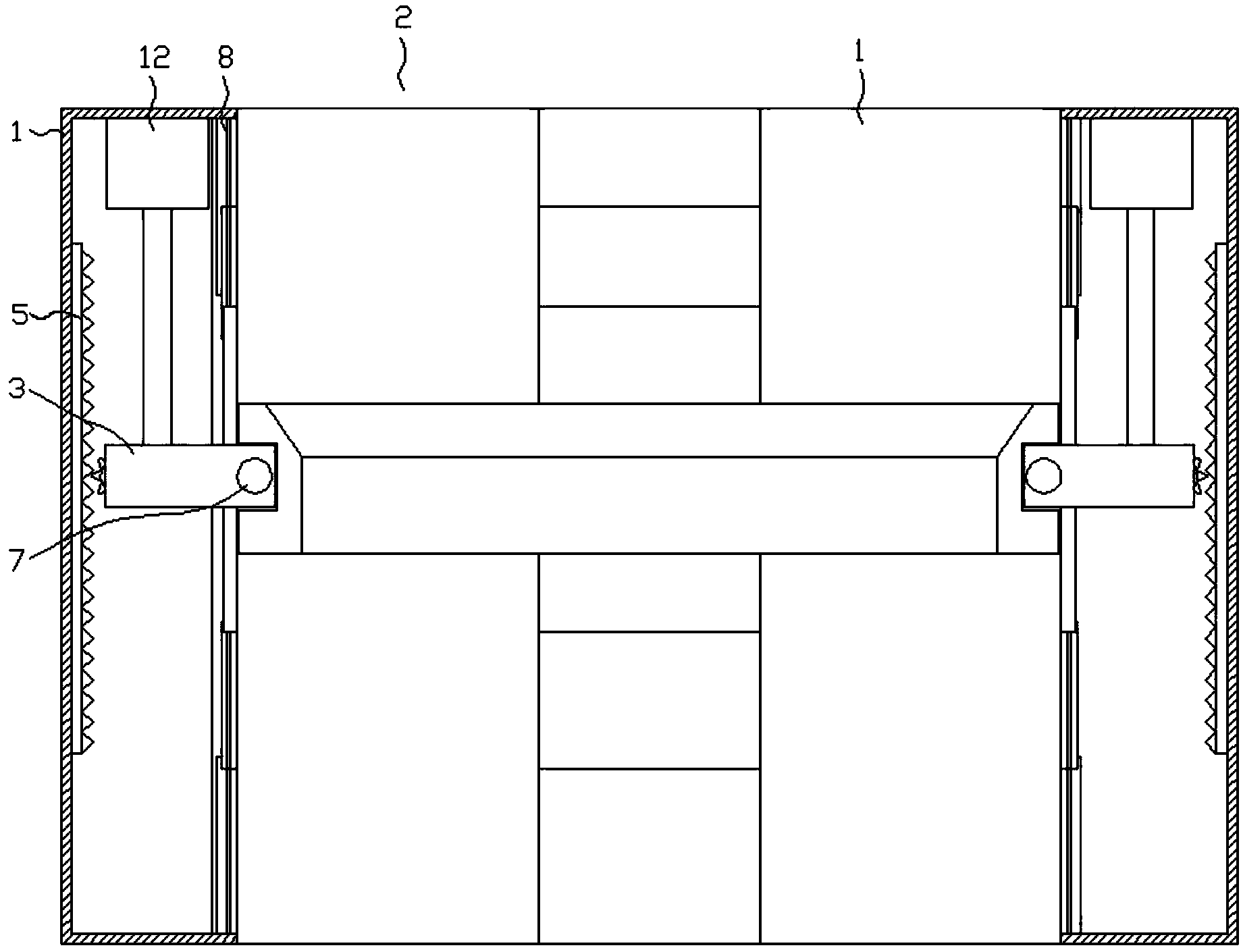

摘要附图
权利要求书
1.一种用于污泥输送的输送管，它包括由侧壁(1)围合而成的管道(2)，所述管道(2)上下两端开放，其特征在于，所述侧壁(1)为箱体结构，所述侧壁(1)上设有通道，所述侧壁(1)上设置有空心管(3)，所述空心管(3)于通道内上下移动，所述空心管(3)一端开放且伸入侧壁(1)内，所述空心管(3)另一端伸入管道(2)内，所述空心管(3)内于开放一端设置有旋转齿轮(4)，所述旋转齿轮(4)与设置于侧壁(1)内的齿板(5)啮合，所述空心管(3)内另一端设置有通过旋转齿轮(4)带动的从动链轮(6)，所述从动链轮(6)两端伸出空心管(3)固定连接有清洁轮(7)，所述清洁轮(7)与侧壁(1)接触;所述侧壁(1)内设置有用于封闭通道的伸缩式密封板(8)，所述空心管(3)上下两端均与伸缩式密封板(8)连接，所述空心管(3)上下两端的伸缩式密封板(8)一端固定设置于侧壁(1)内上下两端，所述空心管(3)伸入管道(2)内的一端于清洁轮(7)外侧设置有安装板(9)，所述安装板(9)上可拆卸的设置有清洁刷，所述安装板(9)于清洁轮(7)一侧设置有刮板(20)，所述刮板(20)与清洁轮(7)接触，所述清洁刷包括连接件(10)和刷子(11)，所述刷子(11)与侧壁(1)接触。
2.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述侧壁(1)内设置有油缸(12)，所述油缸(12)的活塞杆与空心管(3)固定连接。
3.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述刷子(11)一面粘贴在连接件(10)上，另一面与侧壁(1)接触。
4.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述连接件(10)与安装板(9)通过螺栓连接。
5.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述伸缩式密封板(8)由多个密封板(13)嵌套而成，所述密封板(13)包括挡板(14)、竖板(15)，所述竖板(15)竖直设置于挡板(14)两侧，所述竖板(15)内侧设置有滑槽，所述竖板(15)外侧设置有滑轨(16)，所述外侧密封板(13)上的滑槽与相邻内侧密封板(13)上的滑轨(16)相适配。
6.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述旋转齿轮(4)两端设置有主动链轮(17)，所述主动链轮(17)一端设置于空心管(3)内壁上，所述主动链轮(17)与从动链轮(6)之间通过链条(18)连接。
7.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述从动链轮(6)两端设置有转轴，所述转轴上设置有带座轴承(19)，所述两侧带座轴承(19)设置于空心管(3)内，所述转轴穿过空心管(3)与清洁轮(7)固定连接。
8.根据权利要求1所述的一种用于污泥输送的输送管，其特征在于，所述连接件(10)上端为锲形。
说明书
一种用于污泥输送的输送管
技术领域
本发明涉及污泥处理领域，具体为一种用于污泥输送的输送管。
背景技术
污泥处理时，收集的污泥经过输送管进入污泥处理设备，因污泥本身有较大的粘性，所以污泥通过后，输送管内壁上常常粘有大量的污泥，当污泥干燥后，污泥会牢牢粘附于输送管内壁上;输送时，会极大降低了单位时间内污泥通过的速度，严重时，会堵塞输送管。
发明内容
本发明的目的是针对以上问题，提供一种用于污泥输送的输送管，能够清洁输送管的内壁，方便污泥的输送。
为实现以上目的，本发明采用的技术方案是：它包括由侧壁围合而成的管道，所述管道上下两端开放，所述侧壁为箱体结构，所述侧壁上设有通道，所述侧壁上设置有空心管，所述空心管于通道内上下移动，所述空心管一端开放且伸入侧壁内，所述空心管另一端伸入管道内，所述空心管内于开放一端设置有旋转齿轮，所述旋转齿轮与设置于侧壁内的齿板啮合，所述空心管内另一端设置有通过旋转齿轮带动的从动链轮，所述从动链轮两端伸出空心管固定连接有清洁轮，所述清洁轮为圆柱体结构，清洁轮外表面覆盖有毛刷、清洁布等用于擦拭的材料，所述清洁轮与侧壁接触;所述侧壁内设置有用于封闭通道的伸缩式密封板，所述空心管上下两端均与伸缩式密封板连接，所述空心管上下两端的伸缩式密封板一端固定设置于侧壁内上下两端，所述空心管伸入管道内的一端于清洁轮外侧设置有安装板，所述安装板上可拆卸的设置有清洁刷，所述安装板于清洁轮一侧设置有刮板，所述刮板与清洁轮接触，所述清洁刷包括连接件和刷子，所述刷子与侧壁接触。
进一步的，所述侧壁内设置有油缸，所述油缸的活塞杆与空心管固定连接。
进一步的，所述刷子一面粘贴在连接件上，另一面与侧壁接触。
进一步的，所述连接件与安装板通过螺栓连接。
进一步的，所述伸缩式密封板由多个密封板嵌套而成，所述密封板包括挡板、竖板，所述竖板竖直设置于挡板两侧，所述竖板内侧设置有滑槽，所述竖板外侧设置有滑轨，所述外侧密封板上的滑槽与相邻内侧密封板上的滑轨相适配。
进一步的，所述旋转齿轮两端设置有主动链轮，所述主动链轮一端设置于空心管内壁上，所述主动链轮与从动链轮之间通过链条连接。
进一步的，所述从动链轮两端设置有转轴，所述转轴上设置有带座轴承，所述两侧带座轴承设置于空心管内，所述转轴穿过空心管与清洁轮固定连接。
进一步的，为了防止污泥堆积在连接上，所述连接件上端为锲形。
本发明的有益效果：污泥输送完毕后，通过油缸带动空心管上下移动，使得与空心管连接且与侧壁接触的清洁轮和清洁刷上下移动，以将侧壁上的污泥清除，达到清洁输送管的内壁的效果，方便下次污泥的输送。
1、伸缩式密封板由多节密封板活动嵌套构成，能够将侧壁上的通道密封住，尽量减少污泥进入侧壁内。
2、旋转齿轮上设置有主动链轮，当空心管上下移动时，通过旋转齿轮与齿板的啮合，使得旋转齿轮转动，经过链条的传动，带动从动齿轮转动;从而使得清洁轮旋转，提供清洁效果;清洁轮工作时，与工作轮接触的刮板能将清洁轮上的灰尘刮下来。
3、清洁刷通过螺栓固定在安装板上，当清洁刷位于管道开口处时，能够很方便的将清洁刷拆卸下来，便于维护。
