申请日2017.11.23
公开(公告)日2018.02.23
IPC分类号C02F1/00; C02F103/20
摘要
本发明公开了一种自动收集的养殖污水回收器,包括分离箱体和与分离箱体连接的回收管道，所述分离箱体上设置有污水进液管和污水排液管，所述分离箱体包括对称设置有第一分离装置和位于第一分离装置之间的第二分离装置。本发明通过设置切换装置a和切换装置b，对称设置的第一分离装置和上下设置的分离层b可以进行切换，防止在固液分离过程中造成的堵塞，保证固液分离的不间断进行，同时，对发生堵塞的部分自动进行清理，可以实现固体的不间断回收，减少了人工干预，提高了分离的工作效率，减少了作业成本，尤其对于大型养殖场更能显著提高回收效率。

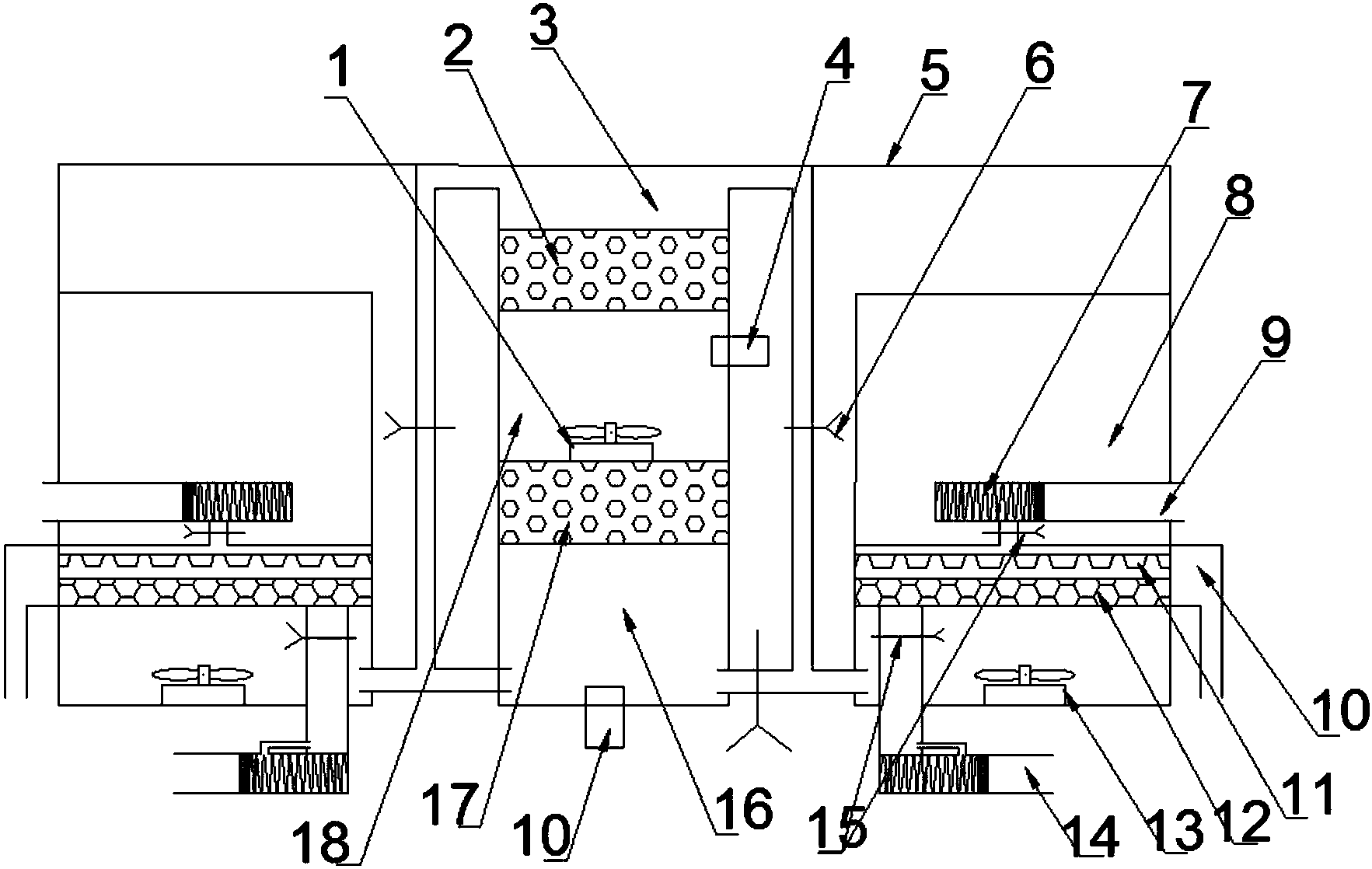

摘要附图
权利要求书
1.一种自动收集的养殖污水回收器,包括分离箱体(5)和与分离箱体(5)连接的回收管道(10)，所述分离箱体(5)上设置有污水进液管(9)和污水排液管(4)，其特征在于，所述分离箱体(5)包括对称设置的第一分离装置(8)和位于第一分离装置(8)之间的第二分离装置(3)，所述第一分离装置(8)设置有分离层a(12)，所述第二分离装置(3)设置有分离层b，所述分离层a(12)的填充物直径大于分离层b的填充物直径，所述第一分离装置(8)设置有可以用于切换第一分离装置(8)的切换装置a，所述分离层b包含位于上侧的分离层c(2)以及位于下侧的分离层d(16)，所述分离层c(2)和分离层d(16)之间设置有集液池a(17)，所述第二分离装置(3)设置有用于切换分离层的切换装置b，所述切换装置a和切换装置b均与回收管道(10)连接。
2.根据权利要求1所述的一种自动收集的养殖污水回收器，其特征在于，所述切换装置a包括设置在污水进液管(9)上的控制阀a(7)和设置在分离层a(12)上的自动清洗管(14)，所述自动清洗管(14)上设置有控制阀b，所述污水进液管(9)与自动清洗管(14)上均设置有单向阀a(15)。
3.根据权利要求2所述的一种自动收集的养殖污水回收器，其特征在于，所述控制阀a(7)和控制阀b均包括密封圈，所述密封圈连接有复位弹簧。
4.根据权利要求1所述的一种自动收集的养殖污水回收器，其特征在于，所述污水进液管(9)连接有喷头(11)，所述喷头在靠近分离层a(12)的一侧开口大于远离分离层a(12)的一侧。
5.根据权利要求1所述的一种自动收集的养殖污水回收器，其特征在于，所述所述切换装置b包括位于第一分离装置(8)与分离层c(2)之间的连接管上的减压阀a(6)、位于第一分离装置(8)与分离层d(16)之间的连接管上的单向阀b以及位于集液池a(17)内的增压泵a(1)，所述回收管道(10)位于分离层d(16)下方。
6.根据权利要求5所述的一种自动收集的养殖污水回收器，其特征在于，所述第一分离装置上集液池b，所述集液池b内设置有增压泵b(13)。
说明书
一种自动收集的养殖污水回收器
技术领域
本发明涉及水产品养殖技术领域，具体涉及一种自动收集的养殖污水回收器。
背景技术
在水产品网箱养殖中，往往忽略确保“资源节约、环境有好”的原则，使散失残饵和水产品鱼粪引起耗氧和水体中氮、磷元素超负荷，导致水体富营养化污染，影响养殖水体生态系统良性循环和养殖业的持续发展。
专利CN201769664U公开了一种环保水产品养殖网箱鱼粪收集处理装置，将各个养殖网箱中的鱼粪集中到一个收集器内，再由收集器的污水泵将鱼粪抽出，然后通过脱水机将鱼粪内的水分甩干，作为肥料使用。能够定时、定量的一次性将一片水域内网箱的鱼粪收集起来，操作简单，而且收集器和污水泵只采用一个，也降低了投资成本。
但是，该处理装置没有阐明如何对将养殖过程中产生的固体如鱼粪进行收集，而目前在养殖过程中固体废弃物的收集大多需要人工干预，效率低，人工成本高，不能适应大规模的养殖需求。
发明内容
本发明的目的在于：针对在养殖中产生的废弃固体的收集需要人工干预导致的效率低、成本高的问题，本发明提供自动收集的一种自动收集的养殖污水回收器。
本发明采用的技术方案如下：
一种自动收集的养殖污水回收器,包括分离箱体和与分离箱体连接的回收管道，所述分离箱体上设置有污水进液管和污水排液管，所述分离箱体包括对称设置有第一分离装置和位于第一分离装置之间的第二分离装置，所述第一分离装置设置有分离层a，所述第二分离装置设置有分离层b，所述分离层a的填充物直径大于分离层b的填充物直径，所述第一分离装置设置有可以用于切换第一分离装置的切换装置a，所述分离层b包含位于上侧的分离层c以及位于下侧的分离层d，所述分离层c和分离层d之间设置有集液池a，所述第二分离装置设置有用于切换分离层的切换装置b，所述切换装置a和切换装置b均与回收管道连接。
优选的，所述切换装置a包括设置在污水进液管上的控制阀a和设置在分离层a上的自动清洗管，所述自动清洗管上设置有控制阀b，所述污水进液管与自动清洗管上均设置有单向阀。
优选的，所述控制阀a和控制阀b均包括密封圈，所述密封圈连接有复位弹簧。
优选的，所述污水进液管连接有喷头，所述喷头在靠近分离层a的一侧开口大于远离分离层a的一侧。
优选的，所述所述切换装置b包括位于第一分离装置与分离层c之间的连接管上的减压阀a、位于第一分离装置与分离层d之间的连接管上的单向阀以及位于集液池a内的增压泵a，所述污水排液管位于分离层d下方。
优选的，所述第一分离装置上集液池b，所述集液池b内设置有增压泵b。
综上所述，由于采用了上述技术方案，本发明的有益效果是：
本发明通过设置切换装置a和切换装置b，对称设置的第一分离装置和上下设置的分离层b可以进行切换，防止在固液分离过程中造成的堵塞，保证固液分离的不间断进行，同时，对发生堵塞的部分自动进行清理，可以实现固体的不间断回收，减少了人工干预，提高了分离的工作效率，减少了作业成本，尤其对于大型养殖场更能显著提高回收效率。
