申请日2017.11.21
公开(公告)日2018.01.16
IPC分类号B01D21/24; B01D21/18
摘要
本实用新型公开了一种污水池浮渣清渣装置，包括池体，所述池体的一侧设有滚筒，所述池体的另一侧设有滑动刮板装置，所述滚筒连接驱动电机，所述滚筒的外壁均匀分布有挡板，所述滚筒的外壁设有吸渣孔，且吸渣孔设置在挡板之间，所述滚筒的内腔为吸渣桶，所述吸渣桶与防堵塞泥泵连接，所述滑动刮板装置包括轨道、行走装置、刮渣板、升降装置和桁架，通过滚筒与防堵塞泥泵将滑动刮板装置刮来的浮渣去除，可以完全将浮渣去除，浮渣清理更加干净，防止浮渣二次进入水处理池，刮渣质量高。

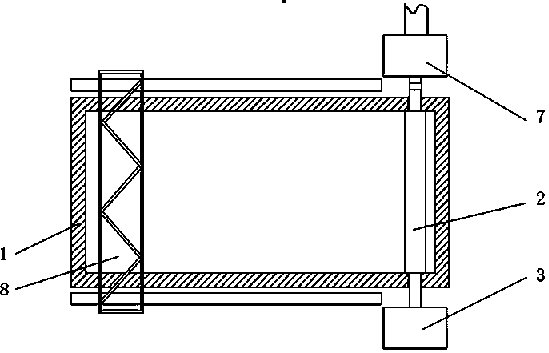

摘要附图
权利要求书
1.一种污水池浮渣清渣装置，包括池体(1)，其特征在于：所述池体(1)的一侧设有滚筒(2)，所述池体(1)的另一侧设有滑动刮板装置(8)，所述滚筒(2)连接驱动电机(3)，所述滚筒(2)的外壁均匀分布有挡板(4)，所述滚筒(2)的外壁设有吸渣孔(5)，且吸渣孔(5)设置在挡板(4)之间，所述滚筒(2)的内腔为吸渣桶(6)，所述吸渣桶(6)与防堵塞泥泵(7)连接，所述滑动刮板装置(8)包括轨道(81)、行走装置(82)、刮渣板(83)、升降装置(84)和桁架(85)。
2.根据权利要求1所述的一种污水池浮渣清渣装置，其特征在于：所述滚筒(2)与池体(1)之间设有防水轴承。
3.根据权利要求1所述的一种污水池浮渣清渣装置，其特征在于：所述滚筒(2)与防堵塞泥泵(7)连接处设有防水轴承。
4.根据权利要求1所述的一种污水池浮渣清渣装置，其特征在于：所述驱动电机(3)为步进电机。
说明书
一种污水池浮渣清渣装置
技术领域
本实用新型涉及污水处理技术领域，具体领域为一种污水池浮渣清渣装置。
背景技术
在水处理中常有一些漂浮于水面上的废弃物或浮渣，目前各污水处理厂中普遍采用人工打捞或刮渣机构打捞的方式来捞除浮渣。 但依靠人工捞渣，存在捞渣劳动强度大，工作效率低，安全性低(存在工人调入进水渠的安全隐患)，且捞渣不干净彻底、不及时的缺陷。现有的渣清渣装置一般是固定在桁车式刮泥机上，从水池的一端移动到另一端，通过刮渣板刮除水面上的浮渣。但是，浮渣常常没等刮到浮泥排渣口(污水处理池水平面泄水口)位置就散掉了，难以有效去除。
实用新型内容
本实用新型的目的在于提供一种污水池浮渣清渣装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种污水池浮渣清渣装置，包括池体，所述池体的一侧设有滚筒，所述池体的另一侧设有滑动刮板装置，所述滚筒连接驱动电机，所述滚筒的外壁均匀分布有挡板，所述滚筒的外壁设有吸渣孔，且吸渣孔设置在挡板之间，所述滚筒的内腔为吸渣桶，所述吸渣桶与防堵塞泥泵连接，所述滑动刮板装置包括轨道、行走装置、刮渣板、升降装置和桁架。
优选的，所述滚筒与池体之间设有防水轴承。
优选的，所述滚筒与防堵塞泥泵连接处设有防水轴承。
优选的，所述驱动电机为步进电机。
与现有技术相比，本实用新型的有益效果是：通过滚筒与防堵塞泥泵将滑动刮板装置刮来的浮渣去除，可以完全将浮渣去除，浮渣清理更加干净，防止浮渣二次进入水处理池，刮渣质量高。
