申请日2017.11.16
公开(公告)日2018.02.09
IPC分类号C02F9/04; B02C18/10
摘要
本发明公开了一种多层次生活污水初级处理装置，包括沉淀箱、进水管和出水管，沉淀箱的顶端贯通连接聚集罩，沉淀箱的底端左右两侧对称设有震动电机，沉淀箱的左侧端贯通连接进水管，进水管的另一端贯通连接第一连接法兰，沉淀箱的右侧端贯通连接出水管，出水管处在沉淀箱内部的一侧端套设有过滤网，出水管的另一侧端贯通连接第二连接法兰，出水管的内腔左侧设有消毒箱，出水管的右侧前设有过滤箱，过滤箱的底端贯通连接排出管;本发明通过粉碎电机带动粉碎刀片高速旋转，对污水中的固体杂物进行粉碎，便于后期的沉淀、过滤，沉淀后大量的沉淀物通过排污管排出，轻质的固体杂物碎片漂浮在聚集罩内，便于工人定期的打捞，去除。
摘要附图
权利要求书

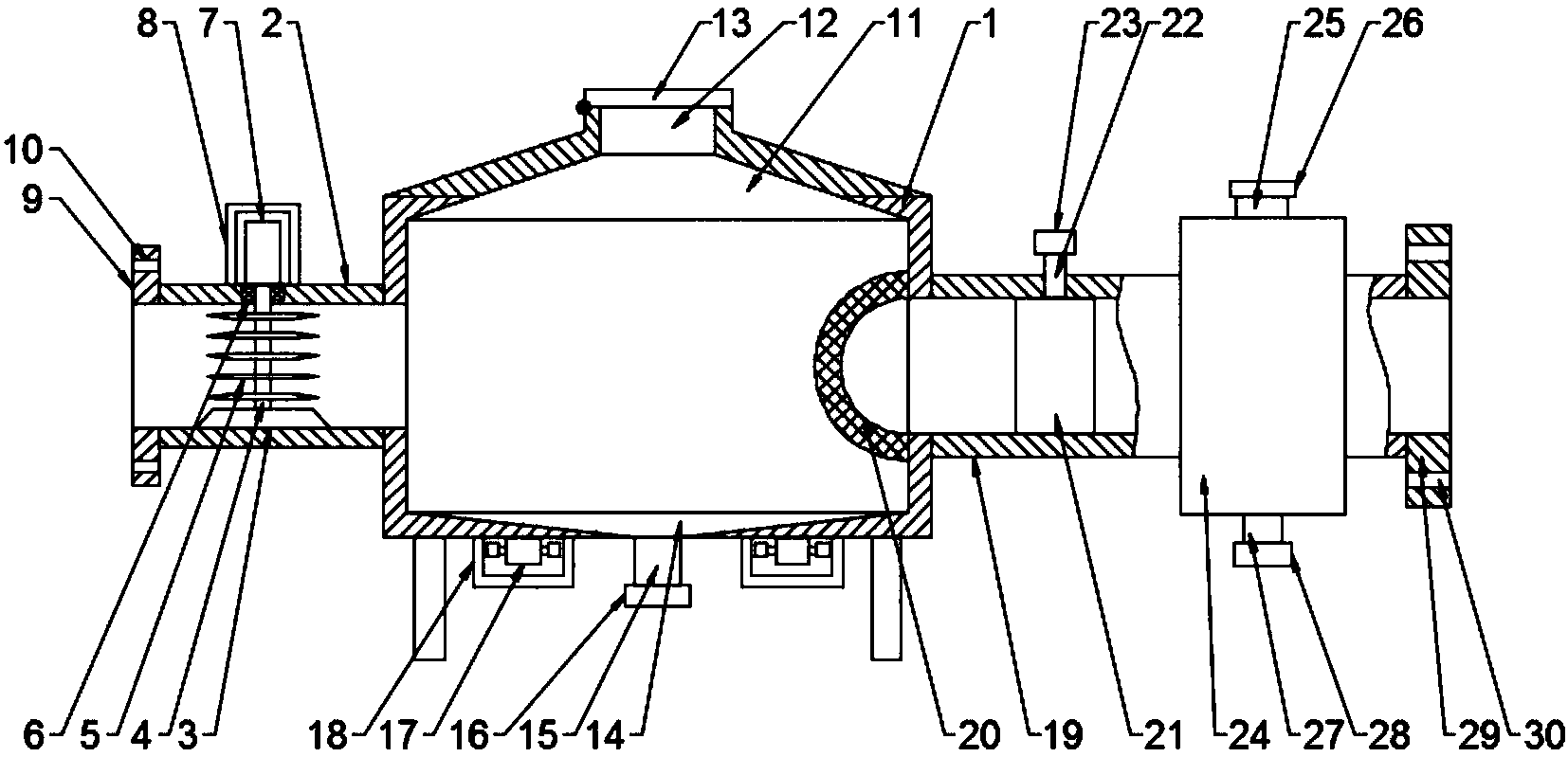

1.一种多层次生活污水初级处理装置，其特征在于，包括沉淀箱(1)、进水管(2)和出水管(19)，沉淀箱(1)的顶端贯通连接聚集罩(11)，沉淀箱(1)的内腔底壁设有排污孔(14)，排污孔(14)的底端贯通连接排污管(15)，排污管(15)的底端套设有第二密封盖(16)，沉淀箱(1)的底端左右两侧对称设有震动电机(17)，震动电机(17)的外侧套设有密封罩(18)，沉淀箱(1)的左侧端贯通连接进水管(2)，进水管(2)的另一端贯通连接第一连接法兰(9)，第一连接法兰(9)的边缘均匀的设有若干第一螺纹孔(10)，进水管(2)的内腔底壁设有基台(3)，基台(3)的顶端转动连接粉碎杆(4)，粉碎杆(4)的顶端穿过进水管(2)的顶壁且固定连接在粉碎电机(7)的电机轴上，粉碎杆(4)通过轴承(6)转动连接在进水管(2)上，粉碎杆(4)上均匀的设有若干粉碎刀片(5)，粉碎电机(7)固定连接在进水管(2)的顶端，沉淀箱(1)的右侧端贯通连接出水管(19)，出水管(19)处在沉淀箱(1)内部的一侧端套设有过滤网(20)，出水管(19)的内腔左侧设有消毒箱(21)，消毒箱(21)是左右两端均为敞口型的管状结构设计，消毒箱(21)的内腔左右两侧对称设有混合板(211)，混合板(211)设有大量的蜂窝状通孔，两个混合板(211)和消毒箱(21)之间形成药腔(212)，药腔(212)的顶端贯通连接加药管(22)，加药管(22)的顶端穿过出水管(19)的顶壁且套设有第三密封盖(23)，出水管(19)的右侧前设有过滤箱(24)，出水管(19)贯通连接过滤箱(24)，过滤箱(24)内腔设有密封网(241)，密封网(241)内填充有活性炭颗粒(242)，过滤箱(24)的顶端贯通连接添加管(25)，添加管(25)的顶端套设有第四密封盖(26)。
2.根据权利要求1所述的一种多层次生活污水初级处理装置，其特征在于，聚集罩(11)是圆锥型结构设计，聚集罩(11)的顶端贯通连接打捞孔(12)，打捞孔(12)的顶端铰接有第一密封盖(13)。
3.根据权利要求1所述的一种多层次生活污水初级处理装置，其特征在于，排污孔(14)是锥形孔。
4.根据权利要求1所述的一种多层次生活污水初级处理装置，其特征在于，粉碎电机(7)的外侧套设有防雨壳(8)。
5.根据权利要求1所述的一种多层次生活污水初级处理装置，其特征在于，过滤网(20)是半球形结构设计。
6.根据权利要求1所述的一种多层次生活污水初级处理装置，其特征在于，出水管(19)的另一侧端贯通连接第二连接法兰(29)，第二连接法兰(29)上均匀的设有若干第二螺纹孔(30)。
7.根据权利要求1所述的一种多层次生活污水初级处理装置，其特征在于，过滤箱(24)的底端贯通连接排出管(27)，排出管(27)的底端套设有第五密封盖(28)。
说明书
一种多层次生活污水初级处理装置
技术领域
本发明涉及污水处理技术领域，具体为一种多层次生活污水初级处理装置。
背景技术
目前，随着我国工业化进程的加快，经济得到迅猛发展，同时对水资源也造成破坏。近年来，各种严重的水污染事件的发生，使得人们发现水资源匮乏已经越来越明显。
生活污水主要是人类生活中使用的各种厨房用水、洗涤用水和卫生间用水所产生的排放水，多为无毒的无机盐类，生活污水中含氮、磷、硫多，致病细菌多，人类生活过程中产生的污水，是水体的主要污染源之一。主要是粪便和洗涤污水。城市每人每日排出的生活污水量为150—400L，其量与生活水平有密切关系。生活污水中含有大量有机物，如纤维素、淀粉、糖类和脂肪蛋白质等;也常含有病原菌、病毒和寄生虫卵;无机盐类的氯化物、硫酸盐、磷酸盐、碳酸氢盐和钠、钾、钙、镁等。总的特点是含氮、含硫和含磷高，在厌氧细菌作用下，易生恶臭物质。
生活污水在排出的时候会使用到污水处理设备，目前，市场上现有的生活污水处理设备在使用的时候，存在沉淀不彻底，对于一些轻质固体物无法沉淀过滤，且部分固体物体积偏大，造成设备堵塞，增加设备维修成本。
发明内容
本发明的目的在于提供一种多层次生活污水初级处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种多层次生活污水初级处理装置，包括沉淀箱、进水管和出水管，沉淀箱的顶端贯通连接聚集罩，沉淀箱的内腔底壁设有排污孔，排污孔的底端贯通连接排污管，排污管的底端套设有第二密封盖，沉淀箱的底端左右两侧对称设有震动电机，震动电机的外侧套设有密封罩，沉淀箱的左侧端贯通连接进水管，进水管的另一端贯通连接第一连接法兰，第一连接法兰的边缘均匀的设有若干第一螺纹孔，进水管的内腔底壁设有基台，基台的顶端转动连接粉碎杆，粉碎杆的顶端穿过进水管的顶壁且固定连接在粉碎电机的电机轴上，粉碎杆通过轴承转动连接在进水管上，粉碎杆上均匀的设有若干粉碎刀片，粉碎电机固定连接在进水管的顶端，沉淀箱的右侧端贯通连接出水管，出水管处在沉淀箱内部的一侧端套设有过滤网，出水管的内腔左侧设有消毒箱，消毒箱是左右两端均为敞口型的管状结构设计，消毒箱的内腔左右两侧对称设有混合板，混合板设有大量的蜂窝状通孔，两个混合板和消毒箱之间形成药腔，药腔的顶端贯通连接加药管，加药管的顶端穿过出水管的顶壁且套设有第三密封盖，出水管的右侧前设有过滤箱，出水管贯通连接过滤箱，过滤箱内腔设有密封网，密封网内填充有活性炭颗粒，过滤箱的顶端贯通连接添加管，添加管的顶端套设有第四密封盖。
进一步的，聚集罩是圆锥型结构设计，聚集罩的顶端贯通连接打捞孔，打捞孔的顶端铰接有第一密封盖。
进一步的，排污孔是锥形孔。
进一步的，粉碎电机的外侧套设有防雨壳。
进一步的，过滤网是半球形结构设计。
进一步的，出水管的另一侧端贯通连接第二连接法兰，第二连接法兰上均匀的设有若干第二螺纹孔。
进一步的，过滤箱的底端贯通连接排出管，排出管的底端套设有第五密封盖。
与现有技术相比，本发明通过粉碎电机带动粉碎刀片高速旋转，对污水中的固体杂物进行粉碎，便于后期的沉淀、过滤，污水在沉淀箱内，进行沉淀，大量的沉淀物通过排污管排出，轻质的固体杂物碎片漂浮在聚集罩内，便于工人定期的打捞，去除;沉淀、过滤后的污水在消毒箱内进行药物消毒，对污水进行杀菌处理，过滤箱进一步的吸收污水中的杂物，从而得到较为干净的水，便于后续的工序的进一步处理。
