申请日2015.11.14
公开(公告)日2016.03.30
IPC分类号C02F9/04; C02F103/16
摘要
本实用新型公开了一种镀铜废水循环利用处理设备，它包括带有污水进口的反应池，反应池的出水口连接有分离池，分离池的出水口连接有中间水池，中间水池的出水口连接有增压泵，增压泵的出水端连接有过滤器，过滤器的出水口连接有RO膜系统;RO膜系统具有两个出口，其中一个出口通过浓水管路连接有原水池，该原水池还通过管路与污水进口相连接，另一个出口连接有回用水管路。具有工艺流程简洁、集成度高、自动化程度高、出水水质稳定和能够循环处理的特点。特别适用于污水量较小的镀铜污水处理及回用。
权利要求书

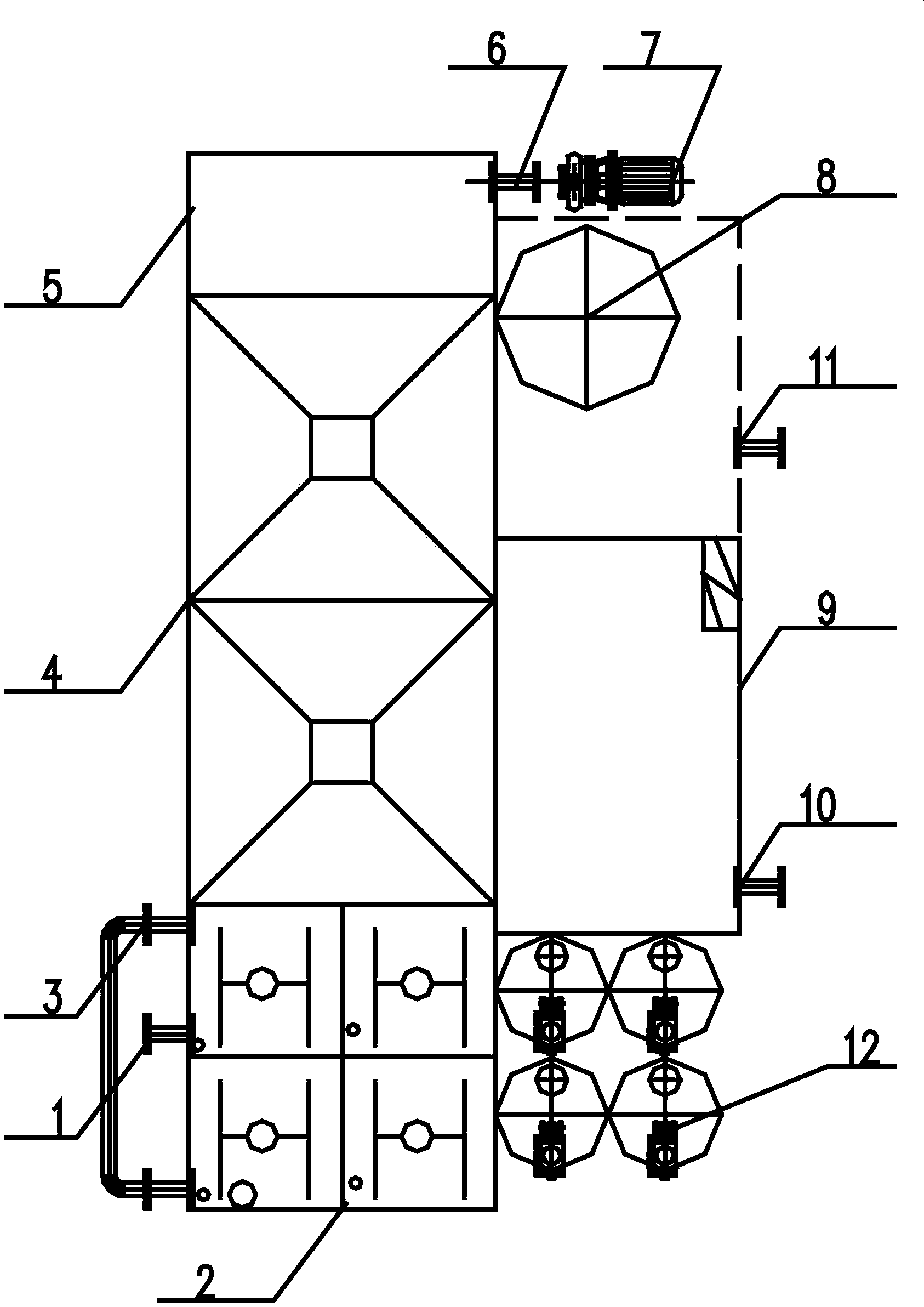

1.一种镀铜废水循环利用处理设备，其特征在于：它包括带有污水进口(1)的反应池(2)，反应池的出水口连接有分离池(4)，分离池(4)的出水口连接有中间水池(5)，中间水池(5)的出水口连接有增压泵(7)，增压泵(7)的出水端连接有过滤器(8)，过滤器(8)的出水口连接有RO膜系统(9);RO膜系统具有两个出口，其中一个出口通过浓水管路(10)连接有原水池，该原水池还通过管路与所述污水进口(1)相连接，另一个出口连接有回用水管路(11)。
2.如权利要求1所述的镀铜废水循环利用处理设备，其特征在于：所述处理设备还包括与所述反应池(2)相连接的加药系统(12)。
3.如权利要求2所述的镀铜废水循环利用处理设备，其特征在于：所述处理设备还包括与所述增压泵(7)、RO膜系统(9)以及加药系统(12)分别连接并用于分别控制所述增压泵(7)、RO膜系统(9)以及加药系统(12)工作的PLC控制器。
说明书
一种镀铜废水循环利用处理设备
技术领域
本实用新型涉及一种水处理设备，具体涉及一种镀铜污水循环利用处理设备。
背景技术
随着经济的不断发展和社会的不断进步，环保标准的要求越来越严格。在镀铜工业领域，污水处理比较困难。现有的镀铜污水处理设备普遍存在工艺流程长、占地面积大、自动化程度低、出水水质不稳定、产水不能回用和操作困难等缺点，难于满足环保标准要求。
实用新型内容
本实用新型所要解决的技术问题是，提供一种镀铜废水循环利用处理设备，其具有工艺流程简洁、集成度高、自动化程度高、出水水质稳定和能够循环处理的特点。
本实用新型的技术方案如下：
一种镀铜废水循环利用处理设备，包括带有污水进口的反应池，反应池的出水口连接有分离池，分离池的出水口连接有中间水池，中间水池的出水口连接有增压泵，增压泵的出水端连接有过滤器，过滤器的出水口连接有RO膜系统;RO膜系统具有两个出口，其中一个出口通过浓水管路连接有原水池，该原水池还通过管路与所述污水进口相连接，另一个出口连接有回用水管路。
所述处理设备还包括与所述反应池相连接的加药系统。
所述处理设备还包括与所述增压泵、RO膜系统以及加药系统分别连接并用于分别控制所述增压泵、RO膜系统以及加药系统工作的PLC控制器。
本实用新型具有以下特点：本实用新型为小型镀铜污水提供了一种集成式自动一体化镀铜污水循环利用处理设备。具有机构紧凑、占地面积小、自动化程度高、出水水质稳定、产水能够回用以及操作便捷的突出特点，特别适用于污水量较小的镀铜污水处理及回用。具体体现在以下几个方面。
第一、采用一体化集成式设计，安装简单，只需连接进出口以及电源即可使用。
第二、能够通过PLC对设备内的电气设备进行自动化控制，包括液位、压力、时间等参数的控制，实现了系统运行的自动化以及故障报警等，减少玲珑人为干预，提高了设备的稳定性。
第三、膜组件采用RO抗污染膜，具有膜通量大、耐污染、造价低、使用寿命高等优点。
