申请日2015.11.13
公开(公告)日2016.01.20
IPC分类号A47J31/00; A47J31/44; A47J31/46; A47J31/56; F25D31/00
摘要
本发明公开一种多功能水处理机，包括第一进水管、冰水罐、热水罐、换热罐和控制单元;第一进水管通过第一电磁阀连通冰水罐，冰水罐内设有第一水位传感器和第一温度传感器，冰水罐连通冰水循环泵和冰水出水泵;第一进水管通过第二电磁阀连通入换热罐内，换热罐通过管道连通热水罐内上部，热水罐内设有第二水位传感器、第二温度传感器和电加热管，热水罐连通热水出水泵;冰水罐内设置有蒸发器，蒸发器一端连接压缩机吸气口、另一端连接膨胀阀出口，换热罐内设置有第一冷凝器，第一冷凝器一端连接压缩机出气口、另一端连接膨胀阀进口;控制单元配合各温度传感器、水位传感器控制各水泵、电磁阀和压缩机工作;本发明能实现高品质供水，且较为节能。
权利要求书
1.一种多功能水处理机，包括第一进水管，其特征在于：还包括冰水罐、热水罐、换热罐和控制单元;
第一进水管通过第一电磁阀连通入冰水罐内上部，冰水罐内设有至少一个第一水位传感器，冰水罐的内下部通过管道连通一冰水循环泵进水口，冰水罐的内上部通过管道连通冰水循环泵出水口，一冰水出水泵的进口通过管道连通冰水罐的内下部，冰水出水泵的出口连通冰水出水管，冰水罐内上部设有第一排气管;
第一进水管通过第二电磁阀连通入换热罐内，换热罐通过管道连通热水罐内上部，热水罐内设有至少一个第二水位传感器，一热水出水泵的进口通过管道连通热水罐的内下部，热水出水泵的出口连通热水出水管，热水罐内设有电加热管和第二温度传感器，热水罐内上部设有第二排气管;
冰水罐内设置有蒸发器，蒸发器两端伸出冰水罐外，蒸发器一端连接压缩机吸气口、另一端连接膨胀阀出口，换热罐内设置有第一冷凝器，第一冷凝器两端伸出换热罐外，第一冷凝器一端连接压缩机出气口、另一端连接膨胀阀进口，冰水罐内还设置第一温度传感器;
控制单元控制第一电磁阀、第二电磁阀动作，控制单元配合第一水位传感器和第一电磁阀控制冰水罐的进水量，控制单元配合第二水位传感器和第二电磁阀控制热水罐的进水量，控制单元控制压缩机、冰水出水泵、冰水出水泵和热水出水泵动作。
2.根据权利要求1所述的一种多功能水处理机，其特征在于：所述冰水罐内设有三个第一水位传感器，三个第一水位传感器分别位于冰水罐内的下部、中部和上部。
3.根据权利要求1所述的一种多功能水处理机，其特征在于：第一冷凝器与膨胀阀之间还设置有第二冷凝器，第一冷凝器通过第二冷凝器连接膨胀阀进口，第二冷凝器边设置排气扇。
4.根据权利要求1所述的一种多功能水处理机，其特征在于：所述热水罐内设有三个第二水位传感器，三个第二水位传感器分别位于热水罐内的下部、中部和上部。
5.根据权利要求1所述的一种多功能水处理机，其特征在于：所述第一进水管通过第三电磁阀连接冷水出水管。
6.根据权利要求1所述的一种多功能水处理机，其特征在于：所述热水罐内上部连接第二进水管，第二进水管上设有闸阀，热水罐内下部通过管道连通混水出水管，所述第二排气管的中间还设置一压差排气阀。
7.根据权利要求1所述的一种多功能水处理机，其特征在于：所述冰水罐、热水罐、换热罐和压缩机设置在一底座上，底座的一侧设有一竖板，所有电磁阀和水泵均安装在竖板上，竖板的顶部固连一横板，所有进出水管的连接端设置在横板上。
8.根据权利要求1所述的一种多功能水处理机，其特征在于：所述热水罐的中间沿竖向设置一隔板，所述电加热管处于隔板一侧，隔板的下端开设有凹槽。
9.根据权利要求8所述的一种多功能水处理机，其特征在于：所述电加热管设置在靠近热水罐的底部处，热水罐的热水出水口与所述电加热管处于隔板的不同侧，热水罐的热水出水口通过管道连通热水出水泵的进口。
10.根据权利要求1至9任一项所述的一种多功能水处理机，其特征在于：所述第一进水管中间设有净水器。
说明书
一种多功能水处理机
技术领域
本发明涉及水处理设备，尤其是一种多功能水处理机。
背景技术
常见的饮水机只能提供冷水和开水，现今随着人们生活水平的提高，人们的要求也随之提高，要求饮水机不仅能够提供冷水和开水，还要能够提供冰水，如2008年11月26日就公开一项专利号为ZL200820062098.3、名称为“一种多功能饮水机”，其包括水桶和饮水处理装置，所述饮水处理装置的前部设有三个水龙头，分别为冷水龙头、冰水龙头和热水龙头;在饮水处理装置内部，设有一装有加热器的热水箱，一装有制冷器的冰水箱，所述热水箱和热水龙头经热水管相连，所述冰水箱和冰水龙头经冰水管连接，所述冷水龙头经冷水管直接与所述水桶出口处连通，所述热水箱、冰水箱的上部入水口均与所述水桶的出口处连通。这种饮水机能提供热水、冷水,也能提供冰水。但是这样饮水机由于热水箱中的水会循环加热，同时冰水箱中的水温较低时会出现结冰，因此无法提供高品质的热水和4°C左右的冰水。
发明内容
本发明要解决的技术问题是提供一种多功能水处理机，其能实现高品质供水，且较为节能。
为达到上述目的，本发明的技术方案是：一种多功能水处理机，包括第一进水管、冰水罐、热水罐、换热罐和控制单元;
第一进水管通过第一电磁阀连通入冰水罐内上部，冰水罐内设有至少一个第一水位传感器，冰水罐的内下部通过管道连通一冰水循环泵进水口，冰水罐的内上部通过管道连通冰水循环泵出水口，一冰水出水泵的进口通过管道连通冰水罐的内下部，冰水出水泵的出口连通冰水出水管，冰水罐内上部设有第一排气管;
第一进水管通过第二电磁阀连通入换热罐内，换热罐通过管道连通热水罐内上部，热水罐内设有至少一个第二水位传感器，一热水出水泵的进口通过管道连通热水罐的内下部，热水出水泵的出口连通热水出水管，热水罐内设有电加热管和第二温度传感器，热水罐内上部设有第二排气管;
冰水罐内设置有蒸发器，蒸发器两端伸出冰水罐外，蒸发器一端连接压缩机吸气口、另一端连接膨胀阀出口，换热罐内设置有第一冷凝器，第一冷凝器两端伸出换热罐外，第一冷凝器一端连接压缩机出气口、另一端连接膨胀阀进口，冰水罐内还设置第一温度传感器;
控制单元控制第一电磁阀、第二电磁阀动作，控制单元配合第一水位传感器和第一电磁阀控制冰水罐的进水量，控制单元配合第二水位传感器和第二电磁阀控制热水罐的进水量，控制单元控制压缩机、冰水出水泵、冰水出水泵和热水出水泵动作。
优选所述冰水罐内设有三个第一水位传感器，三个第一水位传感器分别位于冰水罐内的下部、中部和上部。可以更好控制冰水罐内的进水量和出水量。
进一步改进，第一冷凝器与膨胀阀之间还设置有第二冷凝器，第一冷凝器通过第二冷凝器连接膨胀阀进口，第二冷凝器边设置排气扇。以进一步确保冰水罐内制冷效果。
优选所述热水罐内设有三个第二水位传感器，三个第二水位传感器分别位于热水罐内的下部、中部和上部。可以更好控制热水罐内的进水量和出水量。
进一步改进，所述第一进水管通过第三电磁阀连接冷水出水管。这样能提供正常温度冷水。
进一步改进，所述热水罐内上部连接第二进水管，第二进水管上设有闸阀，热水罐内下部通过管道连通混水出水管，所述第二排气管的中间还设置一压差排气阀。这样混水出水管能够输出清洗用热水，进一步增加本发明功能，提高热水罐和电加热管的使用效率。

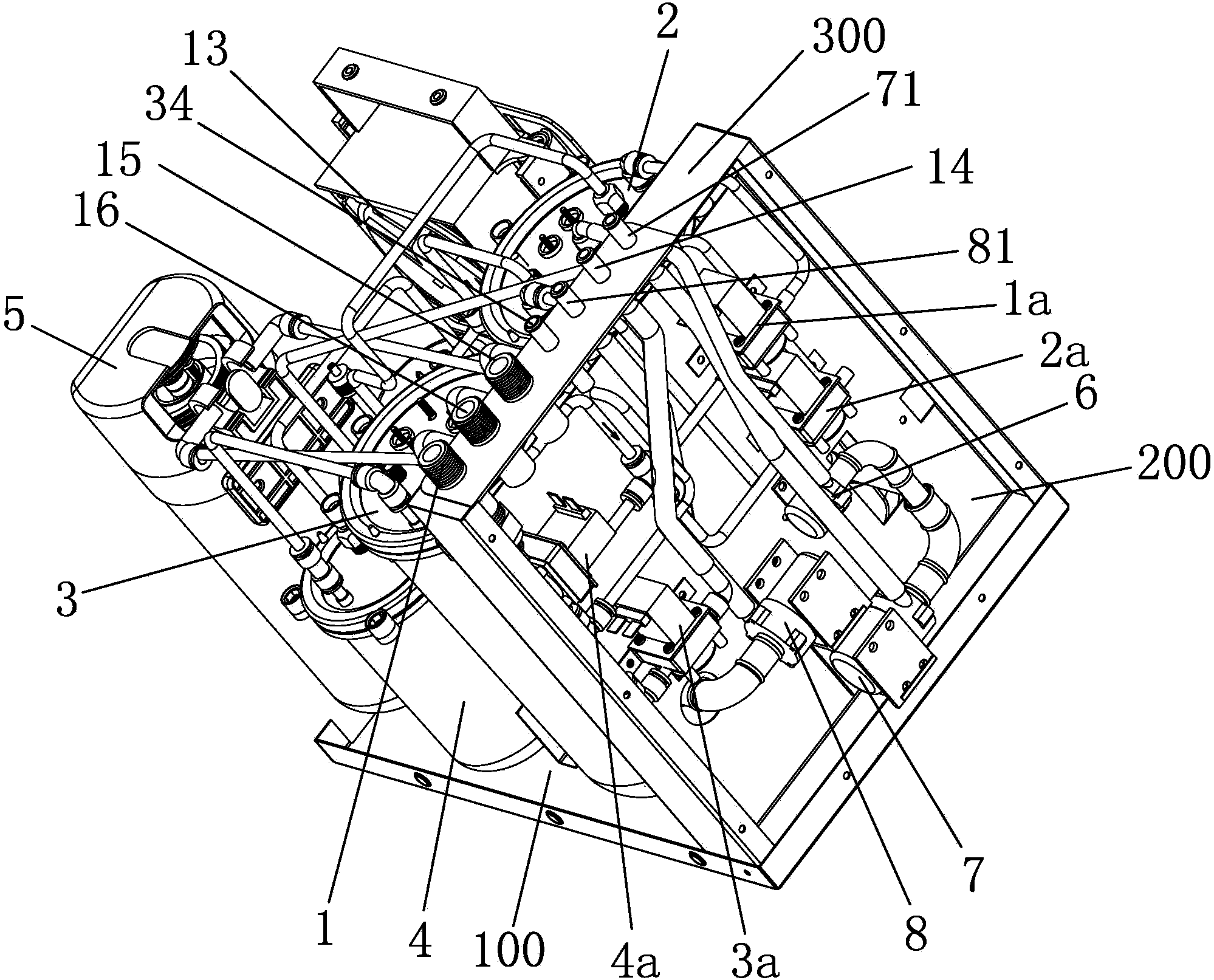

优选所述冰水罐、热水罐、换热罐和压缩机设置在一底座上，底座的一侧设有一竖板，所有电磁阀和水泵均安装在竖板上，竖板的顶部固连一横板，所有进出水管的连接端设置在横板上。使得整体结构紧凑，体积较小。
进一步改进，所述热水罐的中间沿竖向设置一隔板，所述电加热管处于隔板一侧，隔板的下端开设有凹槽。这样可以加快电加热管一侧水的加热速度，加热时在隔板两侧水形成温差，促进水在热水罐内的自然循环。
再进一步，所述电加热管设置在靠近热水罐的底部处，热水罐的热水出水口与所述电加热管处于隔板的不同侧，热水罐的热水出水口通过管道连通热水出水泵的进口。
进一步改进，所述第一进水管中间还设有净水器。进一步提高出水品质。
本发明通过冰水循环泵使冰水罐内的水强制循环，防止靠近蒸发器的水结冰，确保能够提供4°C左右的冰水;对于冰水罐和热水罐，控制单元配合第一水位传感器与第一电磁阀控制冰水罐的进水量，配合第二水位传感器与第二电磁阀控制热水罐的进水量，同时控制压缩机、冰水出水泵、冰水出水泵和热水出水泵动作，因此可以定量输出热水和冰水，防止热水罐内水的循环加热，因此其能根据所需温度和数量提供热水和冰水，确保高品质供水。
另一方面，由于设置一个换热罐，通过第一冷凝器对换热罐内的水进行预加热，减少制冷时的能量损耗，降低了热水罐内电加热管的工作时间，提升节能效果。
