申请日2017.11.13
公开(公告)日2018.02.23
IPC分类号B01F7/18; B01F15/02
摘要
本发明公开了一种便于沉淀物清理的污水处理设备，包括主箱体和支撑腿，所述主箱体下部设置支撑腿，所述主箱体一侧设有排水口，所述主箱体内壁在排水口的位置处通过固定件连接过滤件，所述主箱体上端设有电机，所述电机通过联轴器连接转轴，所述转轴通过第一轴承连接主箱体。本便于沉淀物清理的污水处理设备在使用过程中，药液泵抽取药液箱内的药液通过连管注入喷药管，最后通过喷头排出，电机通过连轴器使转轴转动，进而使搅拌杆转动，加快药液与污水融合，提高污水处理效率，设置的排污泵可以定时将主箱体内部的沉淀物排出，排污时该设备可以持续运转，减少时间浪费，该设备结构设置合理，操作便捷，可以很好的满足使用要求。

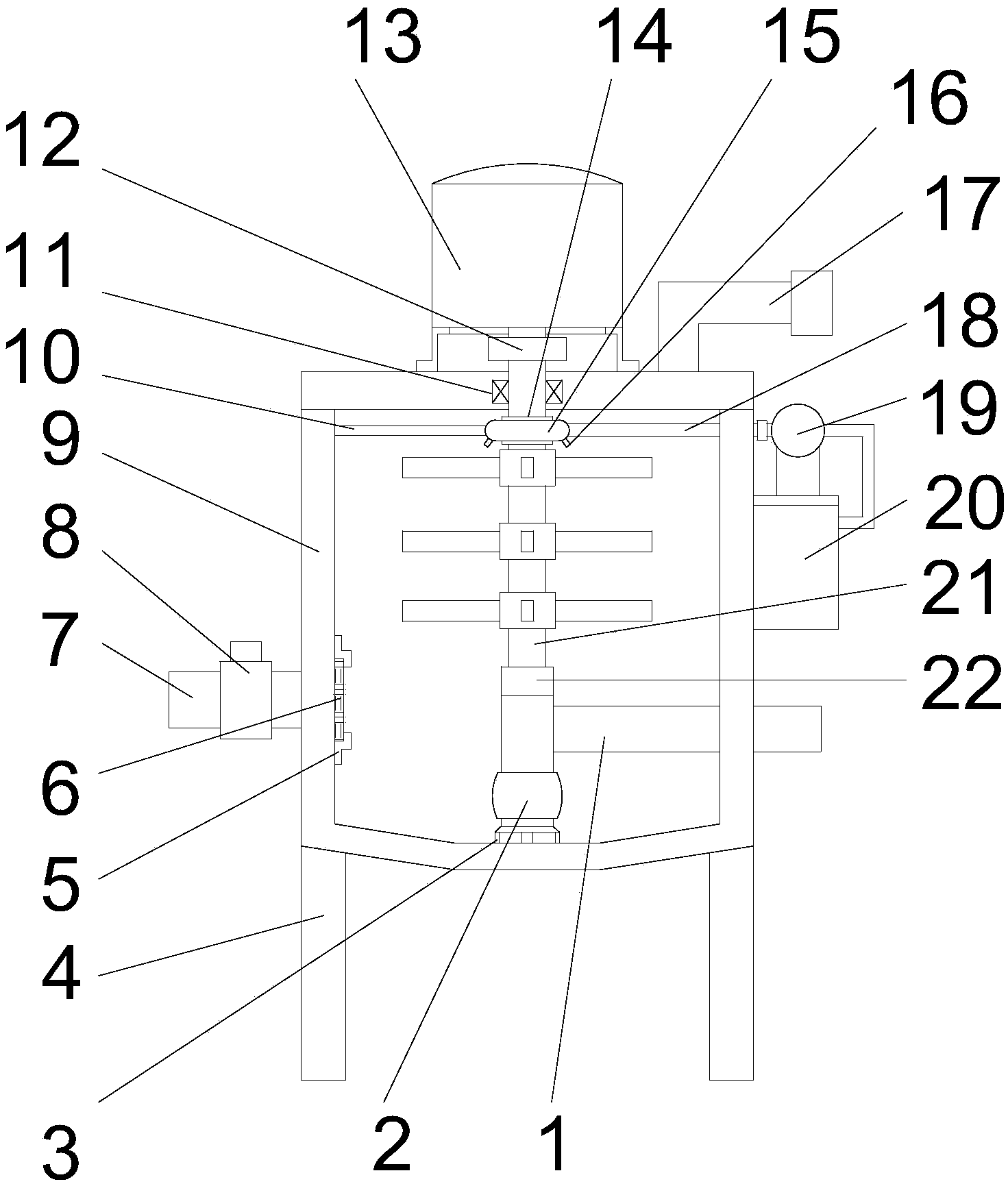

摘要附图
权利要求书
1.一种便于沉淀物清理的污水处理设备，其特征在于，包括主箱体(9)和支撑腿(4)，所述主箱体(9)下部设置支撑腿(4)，所述主箱体(9)一侧设有排水口(7)，所述主箱体(9)内壁在排水口(7)的位置处通过固定件(5)连接过滤件(6)，所述主箱体(9)上端设有电机(13)，所述电机(13)通过联轴器(12)连接转轴(21)，所述转轴(21)通过第一轴承(11)连接主箱体(9)，所述主箱体(9)上端一侧设有进水口(17)，所述转轴(21)上部通过第二轴承(14)连接喷药管(15)，所述喷药管(15)下侧设有喷头(16)，所述喷药管(15)一侧通过固定杆(10)连接主箱体(9)的内壁，所述喷药管(15)的另一侧连接连管(18)，所述连管(18)一端连接药液泵(19)，所述药液泵(19)通过管道连接药液箱(20)，所述药液箱(20)连接主箱体(9)，所述转轴(21)上设有多组搅拌杆，所述转轴(21)下端通过旋转座(22)连接排污泵(2)，所述排污泵(23)下端通过支撑块(3)连接主箱体(9)，所述排污泵一侧设有排污管(1)。
2.根据权利要求1所述的便于沉淀物清理的污水处理设备，其特征在于，所述排水口(7)上设有电磁阀(8)。
3.根据权利要求1所述的便于沉淀物清理的污水处理设备，其特征在于，所述固定件(5)的截面形状为Z字型。
4.根据权利要求1所述的便于沉淀物清理的污水处理设备，其特征在于，所述喷头(16)在喷药管(15)下侧呈线性设置。
5.根据权利要求1所述的便于沉淀物清理的污水处理设备，其特征在于，所述支撑块(3)的数量至少为三块。
6.根据权利要求1所述的便于沉淀物清理的污水处理设备，其特征在于，所述排污管(1)一端设于主箱体(9)外部。
说明书
一种便于沉淀物清理的污水处理设备
技术领域
本发明涉及污水处理领域，尤其涉及一种便于沉淀物清理的污水处理设备。
背景技术
污水，通常指受一定污染的、来自生活和生产的排出水。污水主要有生活污水、工业废水和初期雨水。污水的主要污染物有病原体污染物、耗氧污染物、植物营养物和有毒污染物等。污水一般要经过处理后才能排放。
污水处理为使污水达到排水某一水体或再次使用的水质要求对其进行净化的过程。污水处理被广泛应用于建筑、农业、交通、能源、石化、环保、城市景观、医疗、餐饮等各个领域，也越来越多地走进寻常百姓的日常生活。
现有的污水处理设备在清理主箱体底部的沉淀时，一般要先暂停污水处理工作，这样会影响污水处理的效率，而且现有污水处理设备，一般是在主箱体低端直接设置排污口，这样在排污操作时很不方便。因此，本领域技术人员提供了一种便于沉淀物清理的污水处理设备，以解决上述背景技术中提出的问题。
发明内容
为解决背景技术中存在的技术问题，本发明提出一种便于沉淀物清理的污水处理设备。
本发明提出的一种便于沉淀物清理的污水处理设备，包括主箱体和支撑腿，所述主箱体下部设置支撑腿，所述主箱体一侧设有排水口，所述主箱体内壁在排水口的位置处通过固定件连接过滤件，所述主箱体上端设有电机，所述电机通过联轴器连接转轴，所述转轴通过第一轴承连接主箱体，所述主箱体上端一侧设有进水口，所述转轴上部通过第二轴承连接喷药管，所述喷药管下侧设有喷头，所述喷药管一侧通过固定杆连接主箱体的内壁，所述喷药管的另一侧连接连管，所述连管一端连接药液泵，所述药液泵通过管道连接药液箱，所述药液箱连接主箱体，所述转轴上设有多组搅拌杆，所述转轴下端通过旋转座连接排污泵，所述排污泵下端通过支撑块连接主箱体，所述排污泵一侧设有排污管。
优选地，所述排水口上设有电磁阀。
优选地，所述固定件的截面形状为Z字型。
优选地，所述喷头在喷药管下侧呈线性设置。
优选地，所述支撑块的数量至少为三块。
优选地，所述排污管一端设于主箱体外部。
本发明中，所提出的便于沉淀物清理的污水处理设备，在结构上设计合理，使用起来操作方便快捷，实用性很高，本便于沉淀物清理的污水处理设备在使用过程中，药液泵抽取药液箱内的药液通过连管注入喷药管，最后通过喷头排出，电机通过连轴器使转轴转动，进而使搅拌杆转动，加快药液与污水融合，提高污水处理效率，设置的排污泵可以定时将主箱体内部的沉淀物排出，排污时该设备可以持续运转，减少时间浪费，该设备结构设置合理，操作便捷，可以很好的满足使用要求。
