申请日2015.11.13
公开(公告)日2016.03.23
IPC分类号C02F9/14
摘要

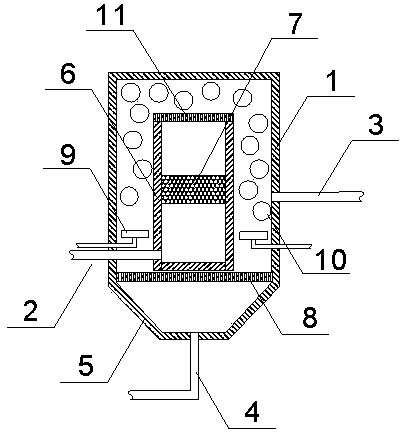

本实用新型公开了一体化污水生物处理设备，包括处理罐、进水管、出水管以及污泥排放管，所述处理罐下端形成一集泥斗;所述集泥斗的上方横向设有下纤维网，在处理罐内竖直设有一内筒，在内筒的中部设有一滤料盒，在内筒与处理罐之间设有数个曝气盘，在好氧区内设有若干悬浮吸附球，所述进水管的出水端从处理罐一侧穿过后进入内筒，所述出水管的进水端从处理罐的另一侧伸入处理罐内。本实用新型体积小、占地面积小，处理工艺流程简单，运营管理方便，并且出水质量稳定达标，并能够有效降低运营成本。
权利要求书
1.一体化污水生物处理设备，包括处理罐、进水管、出水管以及污泥排放管，其特征在于：所述处理罐为全封闭的结构，其下端收缩形成一集泥斗;所述集泥斗的上方横向设有下纤维网，所述下纤维网的边缘与处理罐的内壁固定，该集泥斗的底部与污泥排放管相连;在处理罐内竖直设有一上端开放下端封闭的内筒，该内筒内的区域形成缺氧区;所述内筒位于下纤维网上方，在内筒的中部设有一滤料盒，在滤料盒内填充有碱性滤料，所述滤料盒的外壁与内筒的内壁紧密贴合，从而将内筒上部和下部隔离;在内筒与处理罐之间设有数个曝气盘，所述曝气盘靠近内筒的下端，所述曝气盘通过气管与曝气设备相连，从而使内筒与处理罐之间的区域形成好氧区;在好氧区内设有若干悬浮吸附球，所述悬浮吸附球的直径大于下纤维网的孔径;
所述进水管的出水端从处理罐一侧穿过后进入内筒，并位于滤料盒下方，且进水管的出水方向与内筒内壁的切向一致;所述出水管的进水端从处理罐的另一侧伸入处理罐内，且出水管的进水端位于曝气盘上方。
2.根据权利要求1所述的一体化污水生物处理设备，其特征在于：所述内筒的外壁通过支架与处理罐内壁固定连接，在内筒的上端设有上纤维网，所述上纤维网的边缘与内筒的上端边缘固定。
3.根据权利要求1所述的一体化污水生物处理设备，其特征在于：所述内筒的上端与处理罐的顶部固定连接，在内筒的上部设有若干过水孔，所述过水孔的孔径小于悬浮吸附球的直径。
4.根据权利要求1所述的一体化污水生物处理设备，其特征在于：所述进水管的出水端向上倾斜。
5.根据权利要求1所述的一体化污水生物处理设备，其特征在于：所述滤料为陶瓷滤料;所述悬浮吸附球由聚丙烯制成，且悬浮吸附球上具有若干通孔。
6.根据权利要求1所述的一体化污水生物处理设备，其特征在于：在污泥排放管上还设有排泥阀。
说明书
一体化污水生物处理设备
技术领域
本实用新型涉及环境治理技术领域，尤其涉及一体化污水生物处理设备。
背景技术
目前，国内一体化污水生物处理设备采用的工艺五花八门，既有传统的生物处理工艺，也有先进的膜生物处理工艺。但传统的污水生物处理设备往往需要利用潜水搅拌器、污水回流泵及污泥回流泵、排泥泵等设备，所以工艺流程长，运营管理复杂，且占地面积大。同时，由于农村污水处理设施处理水量较小，其沉淀池往往采用竖流或斜板(管)沉淀方式，竖流式沉淀池容积利用率低，斜板(管)沉淀池填料上生化污泥易粘结，造成出水悬浮物超标、运营管理困难，也造成出水的部分水质指标不能满足要求等问题。
先进的膜生物处理技术虽然对有机物、氨氮等去除效果较好，但由于排泥量极少，无法解决出水总磷超标的问题，且运行成本较高，操作也不简便。
总之，现有的一体化污水处理设备大多没有真正实现出水稳定达标、占地面积小、运营管理方便、运营成本低廉的目标。
实用新型内容
针对现有技术存在的上述不足，本实用新型的目的在于怎样解决现有一体化污水处理设备体积大，运营管理复杂，出水质量差，并且运营成本高的问题，提供一体化污水生物处理设备，体积小、占地面积小，处理工艺流程简单，运营管理方便，并且出水质量稳定达标，并能够有效降低运营成本。
为了解决上述技术问题，本实用新型采用的技术方案是这样的：一体化污水生物处理设备，包括处理罐、进水管、出水管以及污泥排放管，其特征在于：所述处理罐为全封闭的结构，其下端收缩形成一集泥斗;所述集泥斗的上方横向设有下纤维网，所述下纤维网的边缘与处理罐的内壁固定，该集泥斗的底部与污泥排放管相连;在处理罐内竖直设有一上端开放下端封闭的内筒，该内筒内的区域形成缺氧区;所述内筒位于下纤维网上方，在内筒的中部设有一滤料盒，在滤料盒内填充有碱性滤料，所述滤料盒的外壁与内筒的内壁紧密贴合，从而将内筒上部和下部隔离;在内筒与处理罐之间设有数个曝气盘，所述爆气盘靠近内筒的下端，所述曝气盘通过气管与曝气设备相连，从而使内筒与处理罐之间的区域形成好氧区;在好氧区内设有若干悬浮吸附球，所述悬浮吸附球的直径大于下纤维网的孔径;
所述进水管的出水端从处理罐一侧穿过后进入内筒，并位于滤料盒下方，且进水管的出水方向与内筒内壁的切向一致;所述出水管的进水端从处理罐的另一侧伸入处理罐内，且出水管的进水端位于曝气盘上方。
进一步地，所述内筒的外壁通过支架与处理罐内壁固定连接，在内筒的上端设有上纤维网，所述上纤维网的边缘与内筒的上端边缘固定。
进一步地，所述内筒的上端与处理罐的顶部固定连接，在内筒的上部设有若干过水孔，所述过水孔的孔径小于悬浮吸附球的直径。
进一步地，所述进水管的出水端向上倾斜。
进一步地，所述滤料为陶瓷滤料;所述悬浮吸附球由聚丙烯制成，且悬浮吸附球上具有若干通孔。
进一步地，在污泥排放管上还设有排泥阀。
与现有技术相比，本实用新型具有如下优点：
1、一体化设计使得体积更小，整个设备只有好氧区、缺氧区及积泥区，大大降低了投资成本和土地使用面积。
2、设备的缺氧区内前端设有滤料盒，由于滤料呈碱性，其含有大量的阳离子，可选择吸附呈酸性的磷酸根阴离子，因此可高效去除污水中磷素，同时通过悬浮吸附球对微生物进行吸附，从而使出水水质稳定达标，并且污泥量较少，现场卫生条件好。
3、结构简单，设备的缺氧区进水采用旋流式，混合效果好，不需设置搅拌设备，好氧区硝化液通过曝气系统的推力回流进入缺氧池，不需设置回流泵，从而使投资省，运营管理方便，从而使运维工作量小，耗电量少，运行成本低。
